Gdy w domu pojawia się wilgoć, zadziała wyłącznik różnicowoprądowy albo instalacja przeszła większy remont, sam pomiar napięcia nie wystarczy. Trzeba sprawdzić, czy izolacja przewodów nie przepuszcza nadmiernego prądu. Wyjaśniam, jakie wartości uznaje się za dopuszczalne, jak wygląda prawidłowy pomiar i co zrobić, gdy wynik okaże się zbyt niski.
O wyniku decyduje napięcie probiercze i rodzaj obwodu
- 1 MΩ to próg dla typowych obwodów domowych 230/400 V badanych napięciem 500 V DC.
- Dla obwodów SELV i PELV stosuje się zwykle napięcie 250 V DC oraz minimum 0,5 MΩ.
- Pomiar wykonuje się przy odłączonym zasilaniu, odpowiednim miernikiem izolacji, a nie zwykłym multimetrem.
- Wynik poniżej wymaganego progu oznacza konieczność lokalizacji uszkodzenia, nie tylko wymiany bezpiecznika.
- Podłączone urządzenia, ograniczniki przepięć, wilgoć i zabrudzenia mogą zaniżać odczyt.
Ile wynosi próg w typowej instalacji domowej
W typowym domu z obwodami 230/400 V minimalna rezystancja izolacji wynosi co najmniej 1 MΩ, gdy badanie wykonuje się napięciem probierczym 500 V prądu stałego. Mówimy o wartości granicznej, która pozwala uznać wynik za zadowalający, a nie o idealnym stanie instalacji.

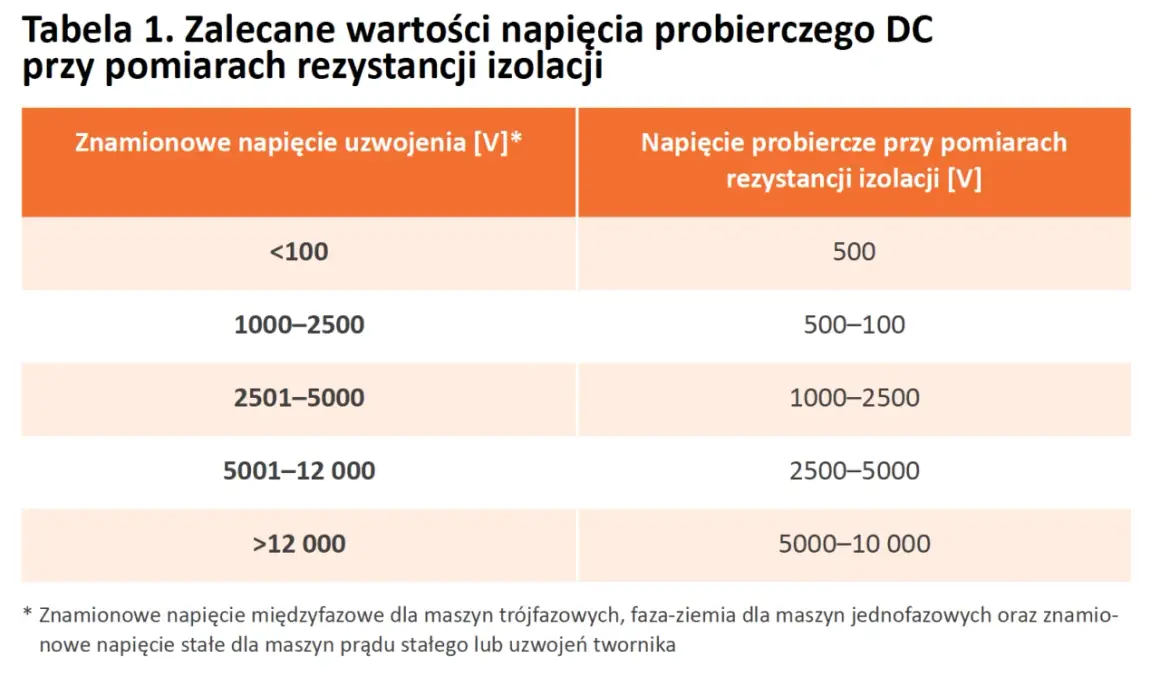

| Rodzaj obwodu | Napięcie probiercze DC | Minimalna wartość |
|---|---|---|
| SELV lub PELV | 250 V | 0,5 MΩ |
| Typowe obwody do 500 V, w tym 230/400 V | 500 V | 1 MΩ |
| Obwody powyżej 500 V | 1000 V | 1 MΩ |
Wymagania te wynikają z zasad badań instalacji opisanych w PN-HD 60364-6. Podobne wartości publikuje Urząd Dozoru Technicznego. W starszych opracowaniach można znaleźć inne progi, dlatego zawsze trzeba sprawdzić, do jakiego wydania normy i jakiego rodzaju obwodu odnosi się dana tabela.
Ja traktuję 1 MΩ jako granicę zaliczenia, nie cel. Nowa, sucha i prawidłowo wykonana instalacja często daje wynik wielokrotnie wyższy. Odczyt na poziomie 1,1 MΩ formalnie może spełniać wymaganie, ale w świeżo wykonanym domu powinien skłonić do dokładniejszej kontroli połączeń, wilgotności i podłączonych odbiorników.
Jak prawidłowo wykonać pomiar izolacji

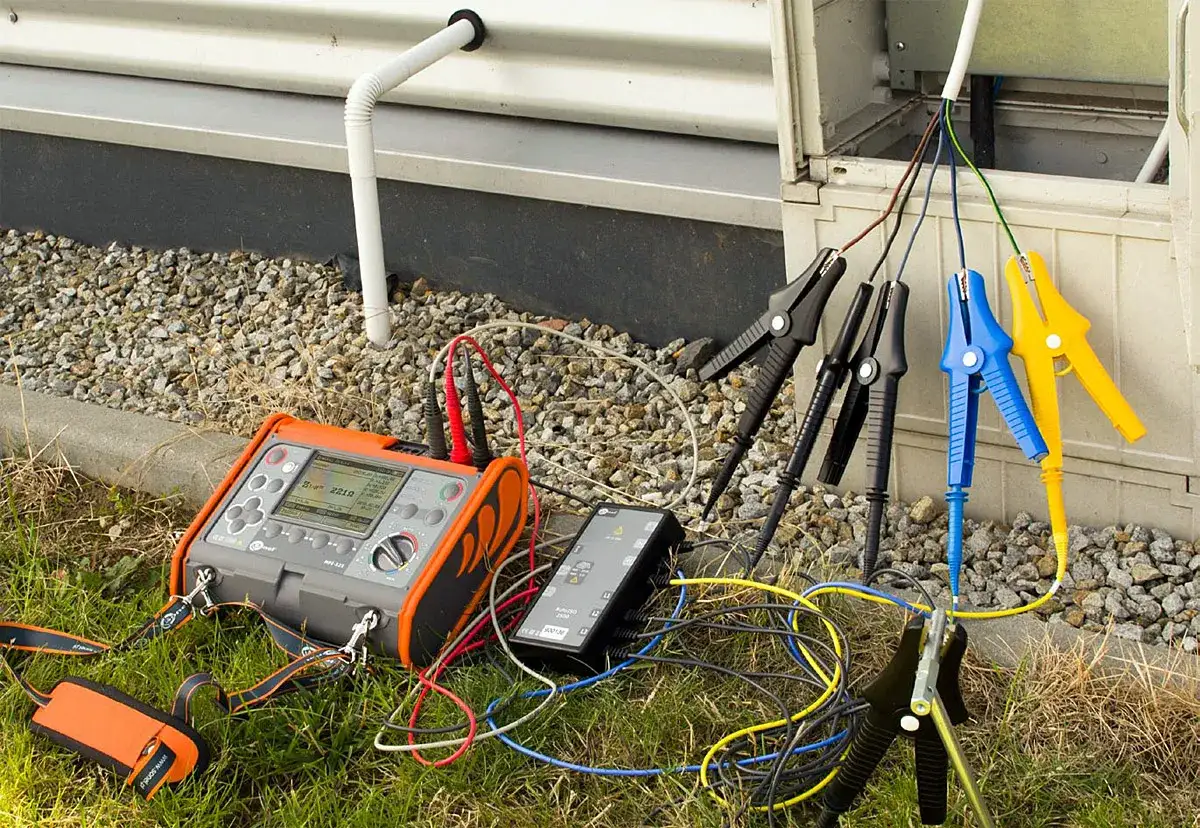

Do badania służy miernik rezystancji izolacji, nazywany też megomierzem. Zwykły multimetr może pokazać ciągłość przewodu albo rezystancję rzędu kilkuset omów, ale pracuje przy zbyt niskim napięciu, by wiarygodnie ocenić stan izolacji.
- Wyłącz zasilanie badanego obwodu i sprawdź brak napięcia.
- Odłącz odbiorniki, zasilacze elektroniczne, sterowniki oraz urządzenia, które mogą nie wytrzymać napięcia probierczego.
- Odłącz albo odpowiednio uwzględnij ograniczniki przepięć SPD, ponieważ mogą wpłynąć na wynik lub ulec uszkodzeniu.
- Dobierz napięcie probiercze do rodzaju obwodu.
- Wykonaj pomiary między przewodami czynnymi oraz między przewodami czynnymi a przewodem ochronnym PE, zgodnie ze schematem instalacji.
- Odczytaj wynik po ustabilizowaniu wskazania, często po około 60 sekundach.
- Po zakończeniu pomiaru rozładuj przewody i dopiero wtedy przystąp do dalszych prac.
W obwodzie jednofazowym sprawdza się zwykle relacje L-N, L-PE i N-PE, ale dokładny zakres zależy od układu przewodów oraz tego, czy mierzony jest sam kabel, czy cały obwód z osprzętem. Pomiar przy włączonym zasilaniu jest niedopuszczalny, ponieważ miernik podaje na badany obwód napięcie mogące sięgać 500 V DC.
Jeżeli nie można odłączyć wrażliwego urządzenia, napięcie probiercze czasami obniża się do 250 V. Nie oznacza to jednak automatycznie, że można pominąć wymagania dotyczące minimalnej wartości. Tę decyzję powinien podjąć elektryk, który zna układ instalacji i instrukcję badanego sprzętu.
Co najczęściej obniża rezystancję izolacji
Niski wynik nie zawsze oznacza przebity przewód. Często problem znajduje się w konkretnym punkcie instalacji, a nie w całym kablu. Z mojego doświadczenia z domowymi obwodami wynika, że najwięcej zamieszania powodują urządzenia pozostawione pod napięciem podczas badania.
Wilgoć i zabrudzenia
Woda w puszce, zawilgocona ściana, mokra oprawa zewnętrzna albo brud zalegający przy zaciskach tworzą drogę upływu prądu. Instalacja po zalaniu może mieć chwilowo znacznie gorszy wynik, nawet jeśli przewody nie są mechanicznie uszkodzone.
Po osuszeniu pomiar warto powtórzyć, ale nie należy uznawać samego wyschnięcia za naprawę. Trzeba znaleźć źródło wilgoci i sprawdzić stan zacisków, puszek oraz osprzętu.
Uszkodzenie mechaniczne przewodu
Wiercenie w ścianie, zbyt mocne zagięcie kabla, przygniecenie pod tynkiem albo uszkodzenie izolacji podczas montażu gniazda mogą obniżyć odczyt. Jeżeli wynik poprawia się po podziale instalacji na mniejsze odcinki, elektryk może szybko zawęzić miejsce usterki.
Przeczytaj również: Dopuszczalny spadek napięcia - jakie limity obowiązują?
Podłączone urządzenia
Zasilacze impulsowe, sterowniki LED, piece, pompy, falowniki i inteligentne moduły mają elementy elektroniczne, które mogą zmienić wynik pomiaru. Nie wolno pochopnie skazywać przewodu, jeśli badano cały obwód razem z elektroniką.
Ogranicznik przepięć również może przewodzić przy napięciu testowym. Dlatego przed badaniem trzeba sprawdzić, które elementy należy odłączyć, a których nie wolno odłączać bez zachowania odpowiedniej procedury.
Jak interpretować wynik z miernika
Najpierw porównuje się odczyt z wymaganiem dla danego obwodu. Dopiero później analizuje się, czy wynik jest typowy dla wieku instalacji, warunków pomiaru i rodzaju podłączonych odbiorników.
| Wynik dla obwodu 230/400 V przy 500 V DC | Praktyczna interpretacja |
|---|---|
| Poniżej 1 MΩ | Wynik niespełniający minimum. Trzeba znaleźć przyczynę przed dopuszczeniem obwodu do pracy. |
| 1-5 MΩ | Minimum może być spełnione, ale w nowej instalacji warto wykonać dodatkową diagnostykę. |
| 5-100 MΩ | Zwykle wynik zadowalający, szczególnie gdy jest podobny na sąsiednich obwodach. |
| Powyżej 100 MΩ | Bardzo dobry odczyt, często zbliżony do górnego zakresu miernika. |
Przy ocenie instalacji okresowej liczy się nie tylko pojedyncza liczba, ale też porównanie z wcześniejszymi protokołami. Spadek z 200 MΩ do 3 MΩ może być ważnym sygnałem, nawet jeśli bieżący wynik nadal przekracza wartość graniczną.
Na pomiar wpływają temperatura, wilgotność, długość przewodów, czas przyłożenia napięcia i sposób podłączenia miernika. Dlatego wynik wykonany po opadach deszczu, w zimnym garażu albo na zabrudzonej instalacji może różnić się od pomiaru przeprowadzonego w suchych warunkach.
Kiedy zlecić badanie i co zrobić przy złym wyniku
Kontrolę izolacji wykonuje się przede wszystkim przy odbiorze nowej instalacji, po remoncie, wymianie przewodów, zalaniu, pożarze, uszkodzeniu mechanicznym oraz wtedy, gdy bez wyraźnej przyczyny zadziała wyłącznik różnicowoprądowy.
W domu zamieszkałym pomiar ma sens również wtedy, gdy instalacja jest stara, przewody mają nieznany stan albo planujesz dołożyć urządzenie o dużej mocy. Szczególnej uwagi wymagają obwody w łazience, kuchni, garażu, piwnicy i na zewnątrz, gdzie wilgoć oraz uszkodzenia mechaniczne zdarzają się częściej.
Jeżeli odczyt jest zbyt niski, nie wystarczy wymienić bezpiecznika ani zresetować różnicówki. Prawidłowa diagnostyka polega na dzieleniu obwodu na mniejsze fragmenty, odłączaniu odbiorników i ponownym wykonywaniu pomiarów. W ten sposób można ustalić, czy problem tkwi w kablu, gnieździe, puszce, oprawie czy urządzeniu.
Samodzielny pomiar jest ryzykowny, jeśli nie masz doświadczenia z instalacjami 230 V. Miernik izolacji generuje napięcie probiercze, a po badaniu przewody mogą przez chwilę pozostawać naładowane. Protokół powinien przygotować elektryk dysponujący odpowiednim miernikiem oraz kwalifikacjami do wykonywania pomiarów ochronnych.
Najlepszy wynik to nie zawsze najwyższa liczba
W typowej instalacji domowej trzeba zapamiętać prostą zasadę: przy badaniu napięciem 500 V DC obwód 230/400 V powinien mieć co najmniej 1 MΩ. Jeżeli wynik jest bliski tej granicy, potraktuj go jako sygnał do sprawdzenia instalacji, a nie powód do samozadowolenia.
Największą wartość daje pomiar wykonany po odłączeniu odbiorników, w odpowiednich warunkach i z dokładnym opisem badanego obwodu. Tylko wtedy pojedynczy odczyt zaczyna mówić coś konkretnego o bezpieczeństwie przewodów i całej instalacji.
