Gdy dobierasz przewód, sprawdzasz obudowę urządzenia albo zastanawiasz się, dlaczego mokre drewno może stać się niebezpieczne, najważniejsze jest rozróżnienie przewodników i izolatorów. Wyjaśniam, co przewodzi prąd, dlaczego w instalacjach domowych stosuje się miedź i aluminium oraz jak bezpiecznie oceniać materiały bez ryzykownych eksperymentów.
Najważniejsze informacje o przewodzeniu prądu
- Metale, zwłaszcza miedź i aluminium, przewodzą prąd dzięki swobodnym elektronom.
- Grafit, roztwory soli, kwasów i zasad oraz zwykła woda kranowa także mogą przewodzić.
- Woda destylowana przewodzi słabo, ale zanieczyszczenia i rozpuszczone minerały wyraźnie poprawiają jej przewodnictwo.
- Plastik, szkło, guma i suche drewno są zwykle izolatorami, choć wilgoć może zmienić ich zachowanie.
- W instalacji domowej liczy się nie tylko materiał, ale też przekrój, długość przewodu, temperatura i jakość połączeń.
Co rzeczywiście przewodzi prąd
Prąd płynie wtedy, gdy w materiale mogą przemieszczać się ładunki elektryczne i gdy obwód ma źródło napięcia oraz zamkniętą drogę przepływu. W metalach nośnikami ładunku są przede wszystkim elektrony, które nie są silnie związane z pojedynczymi atomami.
Najlepszymi przewodnikami są metale. Srebro przewodzi lepiej niż miedź, ale jego cena wyklucza je z typowych instalacji. Miedź oferuje bardzo dobry kompromis między przewodnością, trwałością, łatwością obróbki i kosztem, dlatego to właśnie ją najczęściej spotykamy w przewodach domowych.
| Materiał | Jak przewodzi | Typowe zastosowanie lub uwaga |
|---|---|---|
| Miedź | Bardzo dobrze | Przewody, styki, uzwojenia |
| Aluminium | Dobrze, słabiej niż miedź | Linie energetyczne, większe przewody |
| Srebro | Najlepiej spośród typowych metali | Specjalistyczne styki, elektronika |
| Grafit | Umiarkowanie | Elektrody, rezystory, wkłady ołówkowe |
| Woda kranowa | Zależnie od ilości minerałów | Może tworzyć drogę upływu i porażenia |
Przewodnikiem nie musi być jednak metal. Grafit, czyli odmiana węgla używana między innymi w ołówkach, przewodzi prąd dzięki specyficznej budowie warstwowej. Z kolei w cieczach za przepływ ładunków odpowiadają najczęściej jony, czyli elektrycznie naładowane cząstki.
Dlatego roztwór soli przewodzi znacznie lepiej niż czysta woda. Podobnie zachowują się roztwory kwasów i zasad. To właśnie obecność jonów sprawia, że mokra podłoga, wanna albo wilgotna ściana mogą zwiększać ryzyko porażenia.
Przewodnik, izolator i półprzewodnik to nie zawsze sztywne etykiety
W praktyce podział materiałów jest użyteczny, ale nie absolutny. Izolator bardzo słabo przewodzi prąd, lecz przy odpowiednio wysokim napięciu albo dużej wilgotności nawet on może zacząć przepuszczać ładunki.
- Przewodniki to głównie metale, grafit, elektrolity i wilgotna gleba.
- Izolatory obejmują plastik, gumę, szkło, porcelanę, suche drewno i suche powietrze.
- Półprzewodniki, takie jak krzem, mają właściwości pośrednie i pozwalają sterować przepływem prądu w układach elektronicznych.
Najczęstszy błąd polega na uznaniu, że materiał jest zawsze bezpieczny albo zawsze niebezpieczny. Suche drewno zwykle izoluje, ale mokre i zabrudzone może przewodzić na tyle, by stać się częścią niebezpiecznej drogi przepływu. Podobnie plastik pozostaje dobrym izolatorem tylko wtedy, gdy jest odpowiednio gruby, nieuszkodzony i przeznaczony do danego napięcia.
Znaczenie ma też powierzchnia. Ceramiczny element może izolować bardzo dobrze w środku, ale warstwa wilgoci i kurzu na jego powierzchni tworzy tak zwaną ścieżkę upływu. To nie zawsze oznacza duży prąd roboczy, ale może powodować zadziałanie zabezpieczeń, porażenie lub nagrzewanie zabrudzonego miejsca.
Dlaczego w domach króluje miedź, a aluminium ma swoje ograniczenia
W instalacjach domowych najczęściej stosuje się przewody miedziane, ponieważ miedź ma mały opór elektryczny, dobrze znosi zginanie i łatwo wykonuje się z niej trwałe połączenia. To ważne przy gniazdach, puszkach, wyłącznikach i rozdzielnicach, gdzie przewód jest wielokrotnie zaciskany lub układany w ograniczonej przestrzeni.
Aluminium jest lżejsze i tańsze w przeliczeniu na masę, dlatego dobrze sprawdza się w liniach napowietrznych oraz niektórych przewodach o dużych przekrojach. Przy tym samym prądzie potrzebuje jednak zwykle większego przekroju niż miedź, a połączenia aluminiowe wymagają większej staranności.
| Cecha | Miedź | Aluminium |
|---|---|---|
| Przewodność | Wyższa | Niższa |
| Masa | Większa | Mniejsza |
| Łączenie | Zwykle prostsze | Wymaga odpowiednich zacisków i kontroli |
| Typowa rola | Instalacje wewnętrzne | Linie i przewody o dużych przekrojach |
Na powierzchni aluminium szybko powstaje warstwa tlenku, która przewodzi znacznie gorzej niż sam metal. Jeśli połączenie zostanie wykonane przypadkowym zaciskiem albo poluzuje się z czasem, może pojawić się grzanie styku. W starych mieszkaniach z instalacją aluminiową nie traktuję więc wymiany gniazdka jako zwykłej kosmetyki. Najpierw trzeba ocenić stan całego obwodu.
Sam materiał przewodu nie mówi jeszcze, jaką moc można bezpiecznie podłączyć. Liczą się również długość przewodu, jego przekrój, sposób ułożenia, temperatura i zabezpieczenie nadprądowe. W nowych instalacjach często spotyka się przewody o przekroju 1,5 mm² dla oświetlenia i 2,5 mm² dla obwodów gniazd, ale nie jest to uniwersalna recepta dla każdego układu.
Co w domu może przewodzić, choć na pierwszy rzut oka nie wygląda groźnie
Najbardziej myląca jest woda. Sama czysta woda ma niewiele swobodnych jonów, dlatego woda destylowana przewodzi słabo. Woda kranowa zawiera jednak minerały, sole i inne zanieczyszczenia, przez co jej przewodnictwo jest dużo większe.
Nie oznacza to, że każda kałuża ma takie samo działanie. Przewodnictwo zależy od składu wody, temperatury, odległości między punktami kontaktu i napięcia. Z punktu widzenia bezpieczeństwa wystarczy jednak przyjąć prostą zasadę: elektryczność i wilgoć to bardzo złe połączenie.
Prąd może przepływać także przez ciało człowieka. Sucha skóra stanowi pewną barierę, ale wilgoć, pot, uszkodzenia naskórka i kontakt z dużą powierzchnią wyraźnie zmniejszają opór. Z tego powodu urządzenie używane przy wannie lub z mokrymi dłońmi stwarza większe zagrożenie niż ten sam sprzęt w suchym pomieszczeniu.
Do materiałów, które mogą zaskoczyć, należą również:
- mokry papier i karton, ponieważ woda z rozpuszczonymi jonami tworzy w nich przewodzącą drogę,
- wilgotna gleba, która przewodzi dzięki wodzie i solom mineralnym,
- ciała spożywcze, takie jak cytryna, ziemniak czy owoc, ponieważ zawierają wodę i elektrolity,
- metal pokryty farbą, który może nie przewodzić na powierzchni, dopóki powłoka nie zostanie zarysowana,
- plastik uszkodzony lub przegrzany, którego właściwości izolacyjne mogą się pogorszyć.
Jak sprawdzić przewodnictwo bez ryzykownego eksperymentu
Do prostego doświadczenia edukacyjnego można wykorzystać baterię o niskim napięciu, przewody, diodę LED i rezystor. Badany przedmiot włącza się w obwód, a świecenie diody wskazuje, że przepływ jest wystarczający. Brak światła nie dowodzi jednak, że materiał absolutnie nie przewodzi, ponieważ prąd może być po prostu zbyt mały.
W warunkach domowych nie podłączam przypadkowych przedmiotów do gniazdka 230 V. Nie sprawdzam też przewodnictwa przez dotykanie materiału palcami ani przez zanurzanie przewodów w wodzie. Eksperyment z napięciem sieciowym może skończyć się porażeniem, pożarem albo uszkodzeniem instalacji.
Jeżeli chcesz ocenić przewód lub połączenie w działającej instalacji, potrzebny jest odpowiedni miernik i wiedza o jego użyciu. Wskaźnik napięcia może pomóc wykryć obecność fazy, ale nie zastępuje pełnej procedury sprawdzenia obwodu. Przy pracach przy instalacji 230 V rozsądniej zlecić pomiar elektrykowi z odpowiednimi kwalifikacjami.
Państwowa Straż Pożarna zwraca uwagę, że bezpieczeństwo zależy nie tylko od samego przewodu, lecz także od stanu urządzeń, listew zasilających i całej instalacji. W praktyce szczególnie niepokojące są luźne gniazda, zapach spalenizny, trzaski, iskrzenie i powtarzające się wybijanie zabezpieczeń.
Jak wykorzystać tę wiedzę przy instalacji domowej

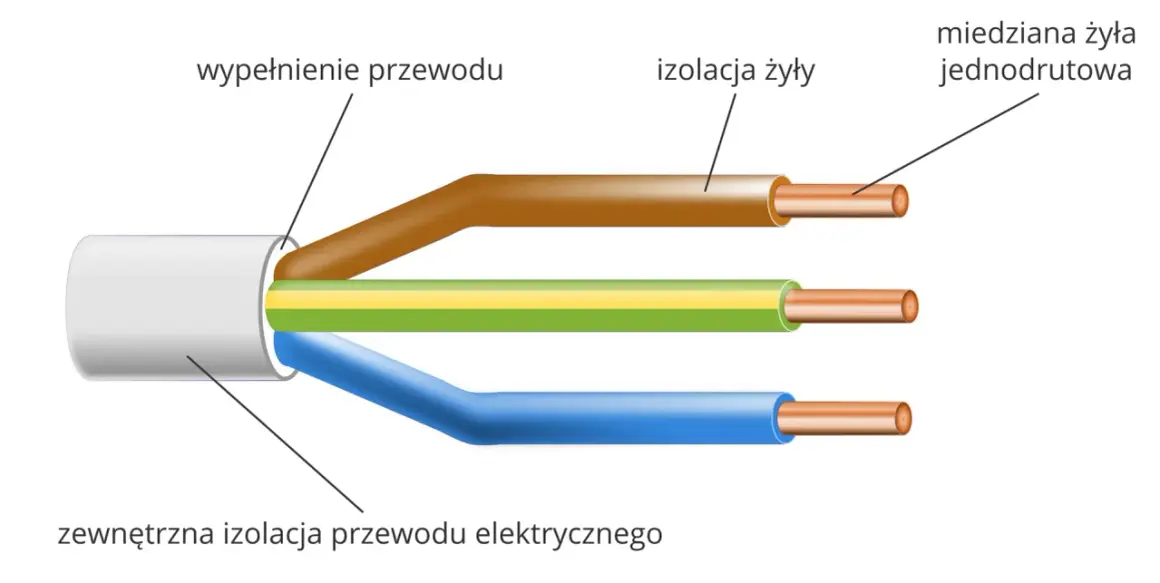

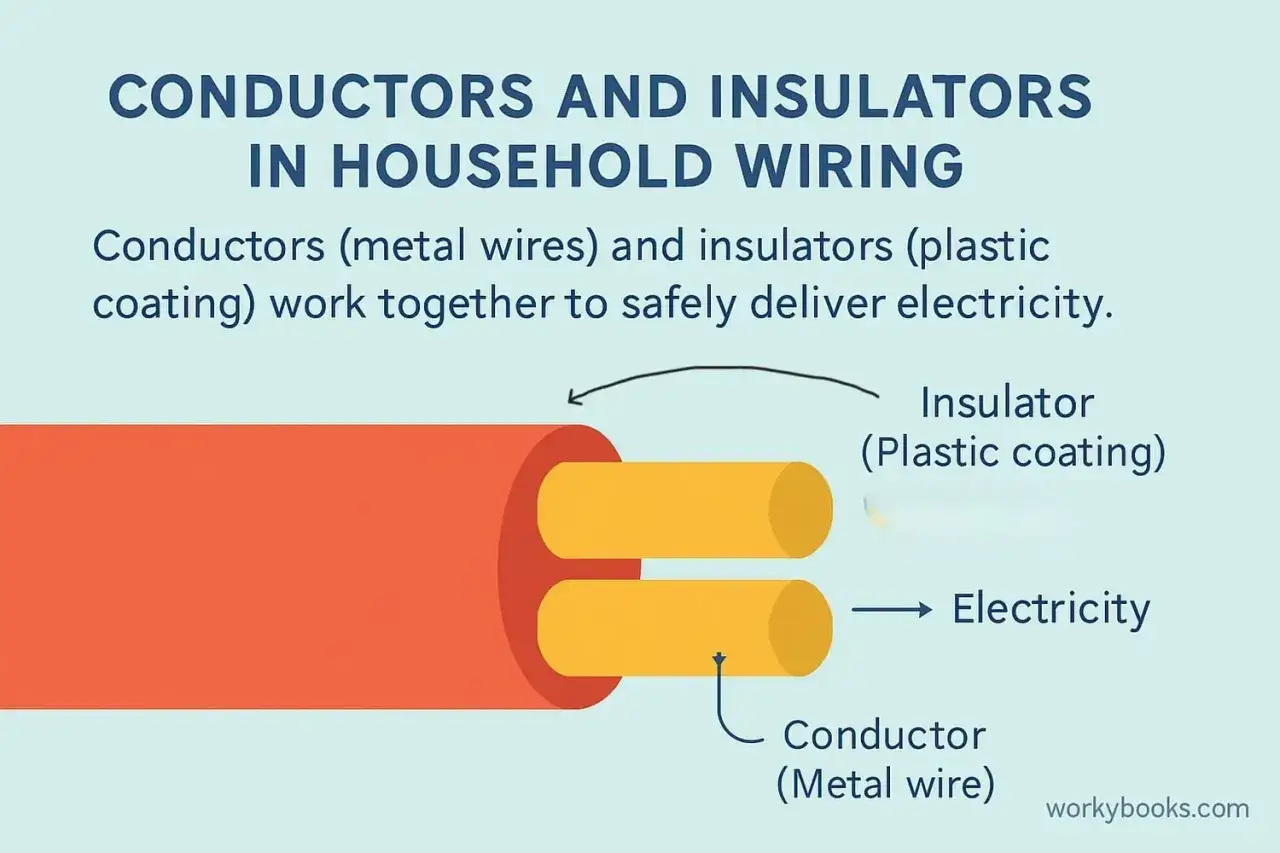

W instalacji elektrycznej przewodnik ma bezpiecznie doprowadzić energię, a izolator ma oddzielić go od człowieka, konstrukcji budynku i innych przewodów. Dlatego przewód składa się nie tylko z metalowej żyły, ale również z izolacji dobranej do napięcia, temperatury i sposobu ułożenia.
Przy wyborze przewodów patrzę przede wszystkim na ich przeznaczenie, przekrój, oznaczenia producenta i warunki pracy. Nie zastępuję przewodu instalacyjnego przypadkowym drutem, linką techniczną ani przewodem głośnikowym, nawet jeśli wszystkie pozornie przewodzą prąd.
- Do każdego obwodu dobiera się odpowiednie zabezpieczenie, a nie tylko przewód o dużym przekroju.
- Połączenia muszą być mocne, czyste i wykonane w przeznaczonych do tego zaciskach.
- Przewodów nie prowadzi się w sposób narażający izolację na stałe przegrzewanie, zgniatanie lub wilgoć.
- W pomieszczeniach mokrych szczególne znaczenie mają uziemienie, połączenia ochronne i wyłącznik różnicowoprądowy.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia właściwym przyrządem.
Wyłącznik różnicowoprądowy, często nazywany różnicówką, wykrywa różnicę między prądem płynącym przewodem fazowym i neutralnym. Nie naprawia wadliwej instalacji, ale może szybko odłączyć zasilanie, gdy część prądu zacznie płynąć inną drogą, na przykład przez obudowę urządzenia lub człowieka.
Najważniejsza zasada przy materiałach przewodzących w domu
Najprostsza odpowiedź brzmi: przewodzą głównie metale, grafit oraz ciecze zawierające jony. W domowej praktyce najlepiej przewodzą miedź i aluminium, ale o bezpieczeństwie decyduje cały układ, a nie sama nazwa materiału.
Jeżeli coś jest mokre, uszkodzone, zabrudzone albo znajduje się blisko instalacji pod napięciem, nie zakładaj automatycznie, że działa jak izolator. Przy pracach przy sieci 230 V ostrożność, właściwe zabezpieczenia i fachowy pomiar robią znacznie większą różnicę niż samodzielne próby sprawdzania przewodnictwa.
