Jak podłączyć stycznik? Schematy 230 V i 400 V

Gdy do rozdzielnicy trafia grzałka, pompa albo silnik, zwykły wyłącznik często nie wystarcza. Pytanie, jak podłączyć stycznik, sprowadza się do poprawnego rozdzielenia obwodu mocy i obwodu sterowania, a także do dobrania cewki, zabezpieczeń i przekrojów przewodów. Poniżej pokazuję typowe układy jednofazowe i trójfazowe oraz błędy, przez które instalacja może działać niebezpiecznie albo uszkodzić urządzenie.

Najpierw rozpoznaj zaciski i parametry urządzenia

Stycznik to elektrycznie sterowany łącznik. Po podaniu napięcia na cewkę zwiera styki główne i doprowadza energię do odbiornika. W praktyce oznacza to, że niewielki przycisk, zegar, czujnik albo sterownik może załączać obciążenie o znacznie większej mocy.

Przed podłączeniem sprawdzam przede wszystkim schemat nadrukowany na obudowie i instrukcję konkretnego modelu. Oznaczenia są zwykle podobne, ale nie każdy stycznik ma taką samą liczbę torów, identyczną cewkę czy jednakowe styki pomocnicze.

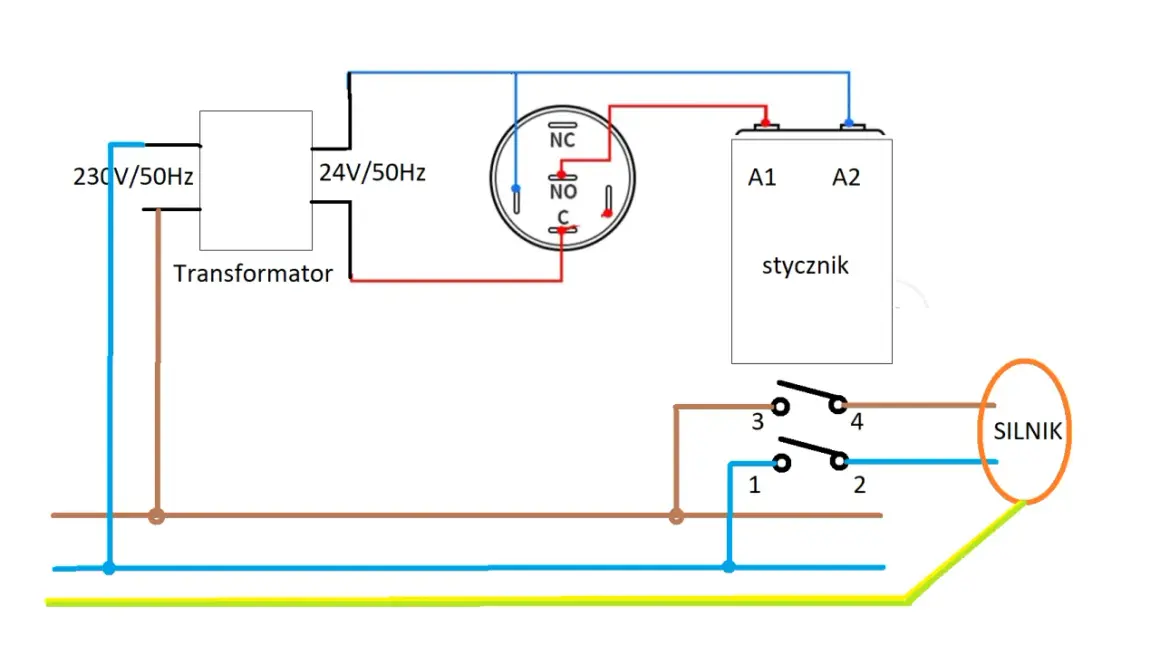

W przypadku cewki prądu przemiennego 230 V przewód fazowy i neutralny podaje się na A1 oraz A2 zgodnie ze schematem producenta. Cewka 24 V wymaga osobnego, odpowiednio zabezpieczonego zasilacza, a przy cewce DC trzeba zachować oznaczoną biegunowość, zwykle A1 jako plus i A2 jako minus. Podanie 230 V na cewkę 24 V kończy się najczęściej jej natychmiastowym uszkodzeniem.

Bezpieczeństwo decyduje o powodzeniu całej pracy

Podłączanie stycznika w rozdzielnicy nie jest dobrym miejscem na eksperymenty. Przed zdjęciem osłony wyłączam właściwy obwód, zabezpieczam go przed przypadkowym załączeniem i sprawdzam brak napięcia na wszystkich przewodach, także międzyfazowo oraz między fazą a przewodem neutralnym.

Próbnik jednobiegunowy nie wystarcza do potwierdzenia bezpiecznego stanu instalacji. Jeśli nie masz doświadczenia z instalacją 230/400 V, pracę powinien wykonać elektryk posiadający odpowiednie kwalifikacje. Szczególnej ostrożności wymagają obwody trójfazowe, silniki, instalacje w wilgotnych pomieszczeniach i urządzenia o dużej mocy.

• Nie pracuj przy napięciu i nie dokręcaj zacisków pod obciążeniem.
• Nie prowadź przewodu ochronnego PE przez stycznik.
• Nie rozłączaj przewodu PEN w instalacji, w której pełni funkcję ochronną i neutralną.
• Stosuj przewody, końcówki i aparaturę dobrane do prądu oraz sposobu ułożenia instalacji.
• Połączenia wykonuj w obudowie lub rozdzielnicy zapewniającej ochronę przed dotykiem.

Sam stycznik nie chroni przewodu przed zwarciem i nie zastępuje zabezpieczenia przeciążeniowego. Przed nim powinien znaleźć się odpowiednio dobrany wyłącznik nadprądowy, a silnik wymaga dodatkowo ochrony przeciążeniowej, na przykład przekaźnika termicznego.

Podłączenie stycznika w obwodzie jednofazowym

Najprostszy przykład to sterowanie grzałką, bojlerem, pompą albo oświetleniem z użyciem stycznika z cewką 230 V AC. W typowym układzie faza z zabezpieczenia trafia na zacisk L1 lub 1, a z zacisku T1 lub 2 wychodzi do odbiornika.

Obwód mocy:
L z zabezpieczenia  ── L1 [ STYCZNIK ] T1 ── L odbiornika
N                   ───────────────────────── N odbiornika
PE                  ───────────────────────── PE odbiornika

Obwód cewki:
L sterowania ── wyłącznik / sterownik ── A1
N sterowania ─────────────────────────── A2

Przy odbiorniku jednofazowym przewód neutralny często biegnie bezpośrednio do urządzenia, a stycznik rozłącza tylko fazę. Jeżeli projekt wymaga jednoczesnego rozłączania fazy i neutralnego, stosuje się stycznik dwutorowy i prowadzi oba przewody przez jego tory. O tym, czy neutralny należy rozłączać, decyduje układ sieci, projekt i instrukcja urządzenia.

Dla przykładu grzałka o mocy 2000 W przy napięciu 230 V pobiera około 8,7 A. Nie oznacza to jednak, że każdy stycznik 10 A będzie dobrym wyborem. Trzeba uwzględnić sposób pracy, temperaturę w rozdzielnicy, częstotliwość przełączeń i kategorię użytkowania styków.

Przeczytaj również: Uziom fundamentowy czy otokowy? Jak wybrać do domu

Sterowanie przyciskiem START i STOP

Jeśli stycznik ma działać po krótkim naciśnięciu przycisku, potrzebny jest układ samopodtrzymania. Przycisk START ma styk NO, czyli normalnie otwarty, natomiast STOP powinien mieć styk NC, czyli normalnie zamknięty.

L ── bezpiecznik sterowania ── STOP NC ──┬── START NO ── A1
                                         └── 13-14 NO ─┘
A2 ─────────────────────────────────────────────── N

Po naciśnięciu START cewka zostaje zasilona, stycznik zwiera styk pomocniczy 13-14 i podtrzymuje własne zasilanie po puszczeniu przycisku. Naciśnięcie STOP otwiera obwód cewki, a stycznik odłącza odbiornik. W praktyce ten układ jest wygodniejszy niż zwykły przełącznik, ale wymaga prawidłowego styku pomocniczego i właściwego zabezpieczenia obwodu sterowania.

Podłączenie układu trójfazowego do silnika

W instalacji trójfazowej trzy przewody fazowe podłącza się zwykle do wejść L1, L2 i L3, a wyjścia T1, T2 i T3 prowadzi do odbiornika. W przypadku silnika przewody te trafiają dalej do zacisków U, V i W, najczęściej przez przekaźnik termiczny.

L1 ── 1/L1 [ STYCZNIK ] 2/T1 ── przekaźnik termiczny ── U
L2 ── 3/L2 [ STYCZNIK ] 4/T2 ── przekaźnik termiczny ── V
L3 ── 5/L3 [ STYCZNIK ] 6/T3 ── przekaźnik termiczny ── W

PE ───────────────────────────────────────────────────── PE silnika

Kolejność faz ma znaczenie, ponieważ po jej zmianie silnik trójfazowy może obracać się w przeciwną stronę. Jeżeli urządzenie pracuje odwrotnie, po całkowitym odłączeniu zasilania zamienia się miejscami dwie fazy, ale nie robi się tego przypadkowo, zwłaszcza przy pompach, wentylatorach i maszynach z określonym kierunkiem pracy.

Przekaźnik termiczny powinien być ustawiony zgodnie z prądem znamionowym silnika z tabliczki. Jego styk pomocniczy włącza się w obwód cewki, dzięki czemu przeciążenie może wyłączyć stycznik, zamiast pozwolić silnikowi pracować aż do przegrzania.

Dobór stycznika do domowego zastosowania

Najczęstszy błąd polega na patrzeniu wyłącznie na napis „25 A” albo „40 A”. Taka liczba nie mówi wszystkiego. Inne warunki występują przy grzałce o charakterze rezystancyjnym, inne przy silniku, a jeszcze inne przy oświetleniu LED z dużym prądem rozruchowym.

W domowych rozdzielnicach często sprawdza się cewka 230 V AC, ale przy sterowaniu z automatyki, fotowoltaiki lub systemu inteligentnego domu wygodniejsza może być cewka 24 V. Niższe napięcie sterowania nie oznacza jednak, że można pominąć zabezpieczenia i prawidłową separację obwodów.

Kontrola po wykonaniu połączeń

Po zakończeniu pracy sprawdzam dokręcenie zacisków, zgodność przewodów ze schematem i brak luźnych żył. Szczególnie dokładnie oglądam miejsca, w których przewód wchodzi do zacisku, ponieważ źle przygotowana żyła może powodować grzanie, migotanie odbiornika i zapach przegrzanej izolacji.

1. Porównaj wszystkie przewody ze schematem konkretnego stycznika.
2. Sprawdź, czy cewka ma właściwe napięcie i rodzaj zasilania.
3. Upewnij się, że PE jest poprowadzony bezpośrednio do urządzenia.
4. Zweryfikuj działanie START, STOP, termika i ewentualnych blokad.
5. Po załączeniu obserwuj, czy stycznik nie buczy, nie iskrzy i nie nagrzewa się nadmiernie.

Lekkie, krótkie kliknięcie przy załączeniu jest normalne. Głośne buczenie, drgania albo szybkie nagrzewanie wskazują zwykle na złe napięcie cewki, luźne połączenie, zabrudzenie mechanizmu albo przeciążenie styków. W takiej sytuacji wyłączam obwód i szukam przyczyny, zamiast zostawiać aparat „do obserwacji”.

Co najczęściej psuje taki układ

Najczęściej ktoś myli zaciski cewki z zaciskami toru mocy albo podaje napięcie sieciowe na cewkę niskonapięciową. Równie częste jest podłączenie tylko jednej fazy do stycznika trójfazowego, mimo że odbiornik wymaga wszystkich trzech.

• Zamiana L1 z T1 zwykle nie niszczy stycznika, ale może utrudnić późniejszą diagnostykę i łamać przyjęty porządek montażu.
• Brak zabezpieczenia przeciążeniowego przy silniku może doprowadzić do jego przegrzania.
• Podłączanie przewodu PE przez styk jest niedopuszczalne, bo awaria stycznika mogłaby przerwać ochronę przeciwporażeniową.
• Dobór wyłącznie po amperach pomija prądy rozruchowe i kategorię pracy.
• Brak opisu przewodów utrudnia serwis i zwiększa ryzyko pomyłki przy kolejnych zmianach.

Jeżeli układ ma sterować urządzeniem dużej mocy, silnikiem, ogrzewaniem albo kilkoma obwodami naraz, nie traktowałbym internetowego schematu jako projektu instalacji. Schemat może wyjaśnić zasadę działania, ale dobór zabezpieczeń, przewodów i aparatury trzeba odnieść do konkretnego odbiornika oraz warunków w budynku.

Dobry schemat to dopiero połowa bezpiecznej instalacji

Najprostsza reguła brzmi: cewka steruje, styki główne przenoszą moc, a zabezpieczenia chronią całość. Jeżeli oznaczenia na aparacie różnią się od opisanych tutaj, pierwszeństwo ma instrukcja producenta, nie uniwersalny rysunek znaleziony w internecie.

Przy instalacji 230/400 V największą oszczędnością nie jest pominięcie elektryka, lecz uniknięcie uszkodzonego stycznika, spalonego przewodu albo awarii odbiornika. Dla prostego układu warto przygotować schemat, oznaczyć przewody i wykonać kontrolę połączeń, a przy bardziej złożonym sterowaniu zlecić całość osobie z odpowiednimi kwalifikacjami.
