Na etapie budowy domu decyzja o rodzaju uziemienia często wygląda jak drobny szczegół, ale po zalaniu fundamentów trudno ją naprawić bez kosztownych przeróbek. Porównuję uziom fundamentowy i otokowy, wyjaśniam, kiedy lepiej sprawdza się każdy z nich, ile może kosztować wykonanie oraz jakich błędów dopilnować przed zasypaniem wykopu lub betonowaniem.
Najważniejsze informacje przed wyborem uziemienia domu
- Nowy dom najczęściej zyskuje na dobrze zaplanowanym uziomie fundamentowym.
- Istniejący budynek zwykle łatwiej wyposażyć w uziom otokowy lub pionowy.
- Izolacja obwodowa, biała wanna i beton wodoszczelny mogą ograniczyć skuteczność uziomu fundamentowego.
- Sam pomiar rezystancji jest ważniejszy niż obietnica uzyskania konkretnej wartości, na przykład 10 Ω.
- Uziom nie zastępuje ograniczników przepięć ani całej instalacji odgromowej.
Uziom fundamentowy czy otokowy na nowej budowie
Uziom fundamentowy to metalowy element umieszczony w ławach lub płycie fundamentowej i zatopiony w betonie. Może być wykonany z bednarki albo odpowiednio połączonych elementów stalowych, ale samo przypadkowe podpięcie pręta zbrojeniowego nie tworzy jeszcze poprawnego uziomu.

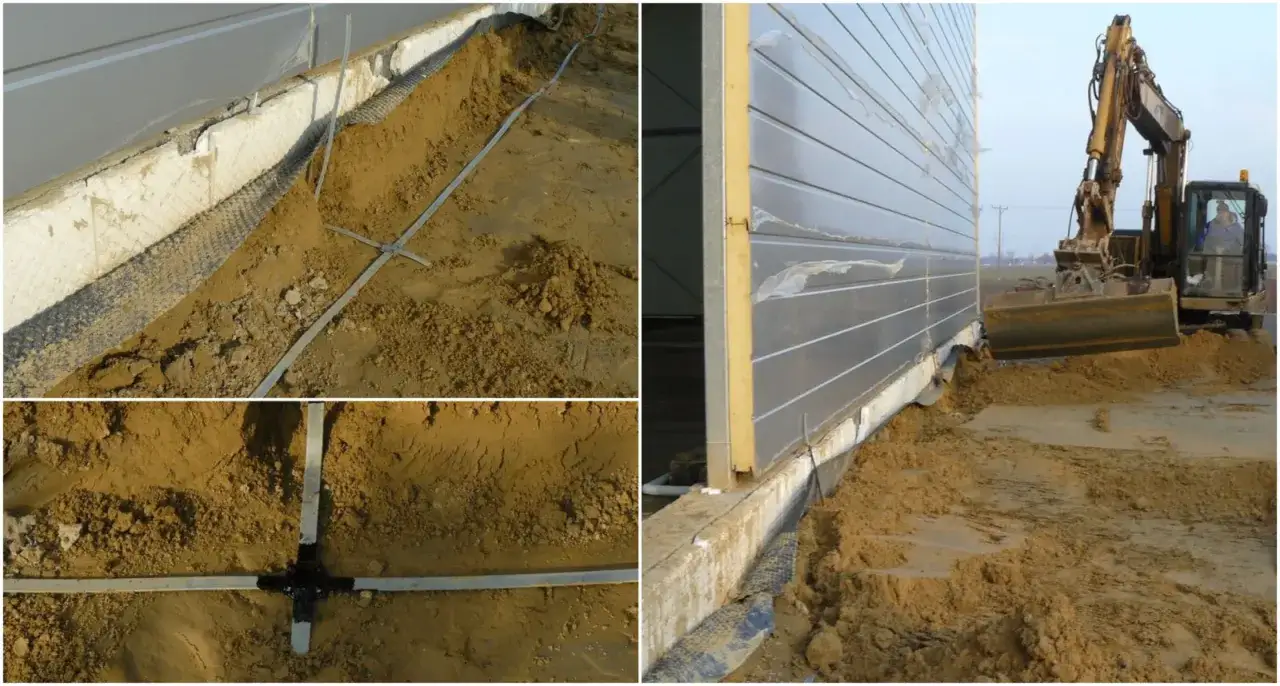

Uziom otokowy tworzy zamkniętą pętlę wokół budynku. Najczęściej układa się go w gruncie z bednarki stalowej, zwykle na głębokości około 0,5-0,6 m, z wyprowadzeniem do głównej szyny uziemiającej oraz, jeśli jest potrzebna, do instalacji odgromowej.
| Kryterium | Uziom fundamentowy | Uziom otokowy |
|---|---|---|
| Moment wykonania | Przed betonowaniem fundamentów | Podczas robót ziemnych lub modernizacji |
| Główna zaleta | Duża powierzchnia współpracy betonu z gruntem i brak późniejszego wykopu | Możliwość wykonania przy gotowym budynku |
| Największe ryzyko | Błąd zauważony dopiero po zalaniu fundamentów | Korozja, przerwana pętla lub zbyt płytkie ułożenie |
| Typowe zastosowanie | Nowy dom na tradycyjnych ławach | Istniejący dom, izolowane fundamenty i trudne warunki konstrukcyjne |
W prostym domu z tradycyjnymi ławami fundamentowymi zwykle wybrałbym rozwiązanie fundamentowe. Jest tańsze na etapie budowy, nie wymaga rozkopywania działki i może pracować stabilnie przez cały rok, jeśli beton oraz połączenia wykonano prawidłowo.
Kiedy uziom fundamentowy jest najlepszym rozwiązaniem
Ten wariant ma najwięcej sensu, gdy fundament pozostaje w kontakcie z gruntem, a wykonawca może ułożyć przewód przed zalaniem mieszanki betonowej. W praktyce trzeba zadbać o ciągłość elektryczną całego obwodu, solidne połączenia oraz przynajmniej jedno zaplanowane wyprowadzenie do GSU, czyli głównej szyny uziemiającej.
Co trzeba dopilnować przed betonowaniem
- ułożenie przewodu zgodnie z projektem, bez przypadkowych przerw,
- wykonanie połączeń dopuszczonymi zaciskami lub przez spawanie, jeśli przewiduje to projekt,
- zapewnienie odpowiedniej otuliny betonowej, zwykle co najmniej 5 cm,
- wyprowadzenie przewodu do GSU oraz ewentualnej instalacji odgromowej,
- wykonanie dokumentacji zdjęciowej przed zalaniem fundamentu.
Najczęstszy błąd polega na przekonaniu, że wystarczy wrzucić bednarkę do wykopu i „jakoś ją połączyć”. Tymczasem znaczenie ma nie tylko metal, ale również jakość połączeń, ich zabezpieczenie i późniejszy pomiar. Po zalaniu betonu dostęp do instalacji jest praktycznie zamknięty.
Uziom fundamentowy dobrze pasuje także do domu z instalacją fotowoltaiczną, pompą ciepła czy rozbudowaną automatyką. Nie chroni samodzielnie elektroniki przed przepięciami, ale tworzy potrzebną podstawę dla połączeń wyrównawczych i ochrony przepięciowej.
Kiedy lepiej wybrać uziom otokowy
Uziom otokowy wygrywa przede wszystkim wtedy, gdy fundament jest już wykonany albo jego kontakt z gruntem został ograniczony przez izolację. Dotyczy to między innymi budynków z izolacją obwodową, płytą fundamentową w pełnej izolacji, betonem wodoszczelnym oraz tak zwaną białą wanną.
W takich warunkach beton i zbrojenie mogą mieć zbyt dużą rezystancję przejścia do ziemi. Wtedy wewnętrzny element fundamentu nie zapewnia dobrego odprowadzenia prądu do gruntu, nawet jeśli został wykonany starannie. Zewnętrzny otok pracuje bezpośrednio w ziemi i omija tę barierę.
Przeczytaj również: Jak bezpiecznie podłączyć transformator 12 V?
Jak zaplanować otok wokół domu
Przewód powinien tworzyć zamkniętą pętlę wokół budynku. Zwykle prowadzi się go w pewnym oddaleniu od ścian, często około 1 m od obrysu, ale dokładna trasa zależy od fundamentów, instalacji podziemnych i zagospodarowania działki.
Nie układałbym bednarki bezpośrednio przy izolacji fundamentów ani w miejscu, które później zostanie przykryte grubą warstwą materiału izolacyjnego. Trzeba też przewidzieć dostęp do zacisków kontrolno-pomiarowych. Ukrycie wszystkich połączeń pod kostką brukową utrudni późniejsze sprawdzenie instalacji.
W gruncie agresywnym chemicznie albo przy łączeniu różnych metali trzeba szczególnie uważać na korozję. Połączenie miedzi ze stalą ocynkowaną wymaga właściwego elementu przejściowego i nie powinno być wykonywane przypadkowym zaciskiem zakopanym w ziemi.
Uziom fundamentowy a otokowy pod względem kosztów
Największa różnica finansowa wynika z momentu wykonania. Przy nowym domu przewód fundamentowy montuje się przy okazji prac, które i tak trwają. Koszt materiału, połączeń i wyprowadzenia często zamyka się orientacyjnie w granicach 500-1500 zł, zależnie od wielkości budynku oraz projektu.
Otok wymaga dodatkowego wykopu, ułożenia przewodu, wykonania połączeń i często odtworzenia trawnika, opaski albo nawierzchni. W 2026 roku proste wykonanie można szacować na około 50-75 zł za metr bieżący, a pełna realizacja przy domu jednorodzinnym często kosztuje około 2500-5000 zł. Trudny grunt, kostka brukowa i konieczność zastosowania droższych materiałów mogą podnieść tę kwotę.
Nie traktowałbym jednak tych wartości jak cennika. Tania bednarka bez poprawnych połączeń i pomiaru może okazać się droższa niż dobrze zaprojektowany układ, bo jego naprawa po zasypaniu oznacza kolejne wykopy. Najwięcej oszczędza się na dobrym planie, nie na przypadkowym ograniczaniu materiału.
Najczęstsze błędy przy wykonywaniu uziemienia
W domowych instalacjach problemy często wynikają z pośpiechu i braku koordynacji między ekipą fundamentową a elektrykiem. Zanim beton lub ziemia zakryją przewody, trzeba sprawdzić kilka elementów.
- Brak ciągłości obwodu przez niedokładne lub skorodowane połączenie.
- Traktowanie zbrojenia jako uziomu bez sprawdzenia jego elektrycznej ciągłości.
- Ułożenie otoku zbyt płytko albo bez zamknięcia pętli.
- Brak wyprowadzenia do GSU lub wykonanie go w miejscu niedostępnym po wykończeniu ścian.
- Łączenie różnych metali bez ochrony przed korozją elektrochemiczną.
- Zakopanie przewodu bez zdjęć, szkicu przebiegu i protokołu pomiarowego.
- Przyjęcie, że każda instalacja musi mieć dokładnie 10 Ω.
Ostatni punkt wymaga doprecyzowania. Nie ma jednej uniwersalnej wartości, która automatycznie oznacza poprawność każdego uziomu w domu. Ocena zależy od układu sieci, rodzaju ochrony, instalacji odgromowej i założeń projektu, dlatego liczy się pomiar wykonany przez osobę z odpowiednimi uprawnieniami, a nie sama liczba powtarzana w poradnikach.
Jak podjąć decyzję w konkretnym przypadku
Przy nowym domu z tradycyjnymi ławami i bez izolacji odcinającej fundament od gruntu wybrałbym uziom fundamentowy. Jest zwykle prostszy, tańszy i mniej podatny na uszkodzenia mechaniczne, o ile został zaplanowany przed rozpoczęciem betonowania.
Przy płycie fundamentowej, pełnej izolacji, betonie wodoszczelnym albo wysokim poziomie wód gruntowych decyzja wymaga projektu. Często stosuje się wtedy uziom otokowy odporny na korozję, a w bardziej wymagających układach także dodatkowe elementy uziemiające i przewody wyrównania potencjałów.
Przy istniejącym budynku otok jest zazwyczaj najbardziej praktyczną alternatywą. Jeżeli działka jest ciasna, teren jest już wykończony albo nie da się wykonać pełnej pętli, elektryk może zaproponować układ mieszany z uziomami pionowymi. To nie jest rozwiązanie „gorsze z definicji”, ale wymaga pomiarów i właściwego rozmieszczenia elementów.
Ja stosuję prostą kolejność decyzji: najpierw sprawdzam typ fundamentu i izolacji, później warunki gruntowe, a dopiero na końcu koszt. Taka kolejność ogranicza ryzyko, że wybierzemy tańszy wariant, który po wykonaniu nie zapewni wymaganych parametrów.
Dobry wybór zaczyna się przed przyjazdem betoniarki
W większości nowych, typowych domów rozsądnym pierwszym wyborem jest uziom fundamentowy. Uziom otokowy pozostaje bardzo dobrym rozwiązaniem dla istniejących budynków oraz wszędzie tam, gdzie izolacja fundamentu ogranicza jego kontakt z ziemią.
Niezależnie od wariantu trzeba zaplanować GSU, połączenia wyrównawcze, ochronę przepięciową i ewentualną instalację odgromową jako jeden system. Przed zasypaniem lub betonowaniem zrobiłbym zdjęcia, sprawdził połączenia z wykonawcą instalacji elektrycznej i zamówił pomiar odbiorczy. To kilka prostych czynności, które mogą oszczędzić dużo pieniędzy, gdy dom jest już wykończony.
