Gdy silnik w wentylatorze, pompie albo domowej maszynie pracuje zbyt szybko, samo „przykręcenie prądu” zwykle nie wystarczy. Najpierw pokażę, jak zmniejszyć obroty silnika elektrycznego bez utraty bezpieczeństwa, a potem wyjaśnię, który regulator pasuje do silnika jednofazowego, trójfazowego, komutatorowego i bezszczotkowego.
Najbezpieczniejszy sposób zależy od typu silnika
- Falownik najlepiej sprawdza się przy silnikach trójfazowych i pozwala płynnie regulować prędkość.
- Regulator napięciowy lub transformatorowy może pasować do wentylatora z silnikiem jednofazowym, ale tylko wtedy, gdy producent dopuszcza takie sterowanie.
- Regulator PWM jest właściwym wyborem dla wielu silników prądu stałego i napędów BLDC.
- Przekładnia, koła pasowe lub reduktor zmniejszają obroty mechanicznie i jednocześnie zwiększają moment obrotowy.
- Zwykły ściemniacz światła nie jest uniwersalnym regulatorem silnika i często prowadzi do buczenia, przegrzewania albo uszkodzenia napędu.
Najpierw rozpoznaj silnik i jego ograniczenia
Największy błąd polega na kupieniu regulatora przed sprawdzeniem tabliczki znamionowej. Szukam na niej informacji o napięciu, częstotliwości, mocy, prądzie, liczbie faz i rodzaju silnika. Bez tych danych można dobrać urządzenie, które wprawdzie uruchomi napęd, ale nie zapewni mu prawidłowego chłodzenia ani momentu.
Silnik komutatorowy
Silniki komutatorowe spotyka się między innymi w elektronarzędziach, odkurzaczach i starszych urządzeniach AGD. Mają szczotki oraz komutator, a ich prędkość często reguluje się przez sterowanie fazowe za pomocą odpowiedniego regulatora triakowego.
To rozwiązanie jest proste, lecz ma wadę. Przy obniżeniu napięcia spada również moment obrotowy, silnik może bardziej hałasować, a przy dużym obciążeniu szybko się nagrzewać. W wiertarce lub szlifierce regulator fabryczny jest zwykle dopasowany do konkretnego napędu, dlatego przypadkowy moduł z aukcji nie zawsze będzie dobrym zamiennikiem.
Silnik indukcyjny jednofazowy
Takie silniki mają zwykle kondensator pracy albo rozruchowy i występują w wentylatorach, pompach, dmuchawach oraz niewielkich sprężarkach. Ich prędkość zależy przede wszystkim od częstotliwości sieci i liczby par biegunów, a nie tylko od napięcia.
W tym przypadku można stosować regulator transformatorowy, regulator napięciowy przeznaczony do silników wentylatorowych albo dedykowany sterownik producenta. Nie każdy silnik z kondensatorem będzie jednak działał poprawnie z każdym regulatorem. Jeżeli po zmniejszeniu prędkości pojawia się wyraźne buczenie, silnik traci moc lub szybko robi się gorący, przerywam test i szukam innego sposobu.
Silnik trójfazowy
Najwygodniej reguluje się go za pomocą falownika, czyli przemiennika częstotliwości. Urządzenie zmienia częstotliwość i napięcie doprowadzane do silnika, dzięki czemu można płynnie sterować prędkością, czasem rozruchu i hamowania.
Dla silnika asynchronicznego przybliżoną prędkość synchroniczną można obliczyć ze wzoru n = 120 × f / p, gdzie „f” oznacza częstotliwość, a „p” liczbę biegunów. Silnik czterobiegunowy przy 50 Hz ma prędkość synchroniczną 1500 obr./min, ale rzeczywiste obroty są nieco niższe z powodu poślizgu. Przy 25 Hz będzie pracował mniej więcej dwa razy wolniej, o ile falownik zachowa właściwą relację napięcia do częstotliwości.
Przeczytaj również: Jak podłączyć różnicówkę? Schemat L, N i PE oraz błędy
Silnik prądu stałego i BLDC
W silnikach zasilanych napięciem stałym najczęściej stosuje się regulator PWM. Skraca on czas podawania napięcia w każdym cyklu, a silnik odbiera to jako niższą moc średnią. Regulator musi mieć napięcie zgodne z silnikiem i zapas prądowy, najlepiej co najmniej 20-30 procent powyżej prądu znamionowego.

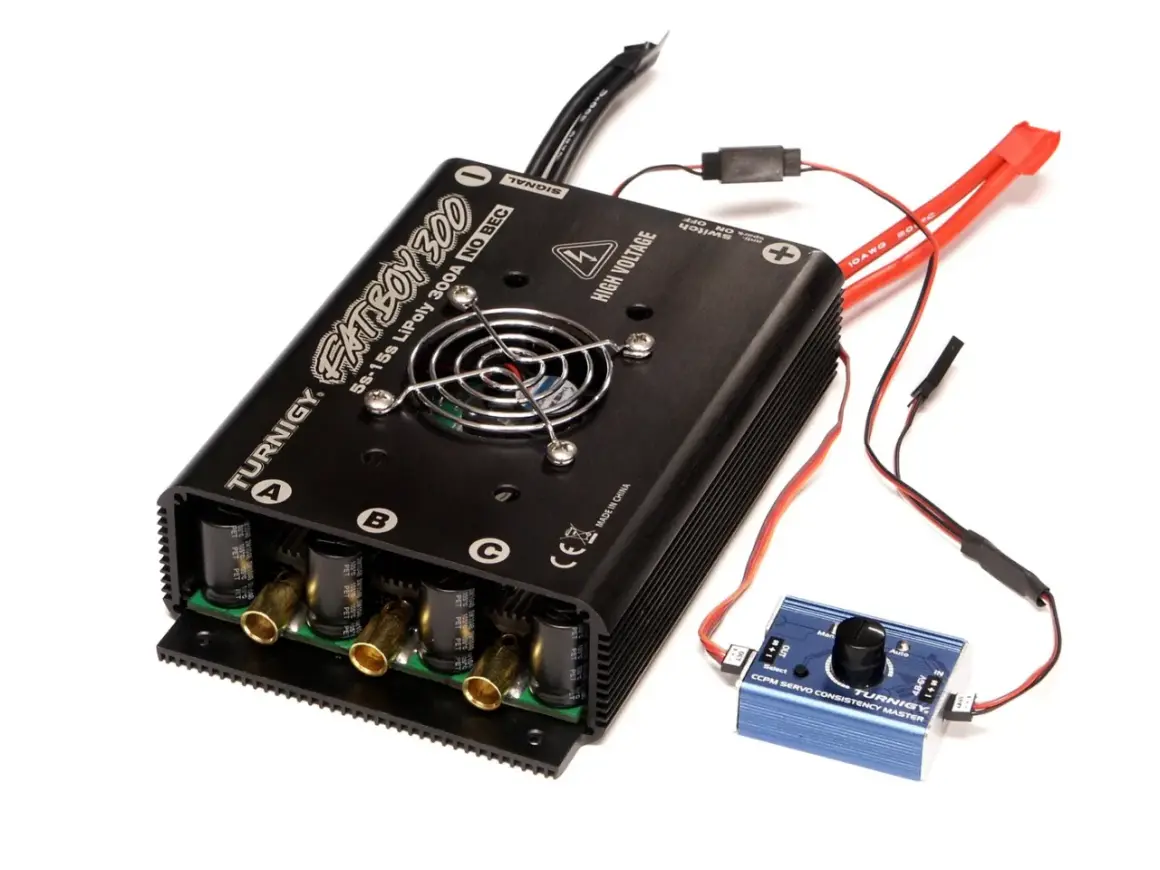

Silniki BLDC, czyli bezszczotkowe, wymagają odpowiedniego sterownika z układem komutacji. Sam potencjometr albo prosty regulator PWM nie zastąpi elektroniki sterującej, która musi właściwie zasilać poszczególne uzwojenia.
Falownik daje największą kontrolę nad prędkością
Jeśli mam do czynienia z silnikiem trójfazowym, falownik jest zwykle najbardziej uniwersalnym rozwiązaniem. Pozwala ustawić minimalną i maksymalną częstotliwość, czas rozpędzania oraz sposób zatrzymania. W domu przydaje się na przykład przy pompie, wentylatorze warsztatowym, małej tokarce albo napędzie bramy.
Trzeba jednak poprawnie dopasować falownik do silnika. Patrzę przede wszystkim na prąd znamionowy, a nie wyłącznie na moc w kilowatach. Istotne jest także napięcie wyjściowe. Silnik oznaczony jako 230/400 V może zwykle pracować z falownikiem 230 V na wyjściu po odpowiednim połączeniu uzwojeń, ale sposób połączenia musi wynikać z tabliczki znamionowej i instrukcji urządzenia.
Przy pracy z małą prędkością silnik może słabiej odprowadzać ciepło, zwłaszcza gdy chłodzi go własny wentylator na wale. Dlatego nie ustawiam od razu bardzo niskiej częstotliwości. Dla wielu standardowych napędów rozsądny punkt początkowy to 20-30 Hz, a zejście niżej wymaga sprawdzenia temperatury, obciążenia i zaleceń producenta.
Falownik nie rozwiązuje każdego problemu. Jeżeli pompa wymaga określonego minimalnego przepływu albo wentylator ma zbyt duże opory, obniżenie obrotów może sprawić, że urządzenie przestanie wykonywać swoją funkcję. Zawsze sprawdzam więc nie tylko samą prędkość, ale też moment obrotowy, temperaturę i efekt pracy całego urządzenia.
Regulatory do silników jednofazowych wymagają większej ostrożności
W domowych instalacjach najczęściej pojawia się pytanie o regulację wentylatora lub niewielkiej pompy zasilanej z 230 V. Tutaj nie ma jednego uniwersalnego regulatora. Liczy się konstrukcja silnika, obecność kondensatora oraz informacja, czy producent przewidział regulację napięciową.
| Rodzaj rozwiązania | Gdzie ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Regulator transformatorowy | Wentylatory i dmuchawy z silnikiem przystosowanym do regulacji | Zwykle kilka stopni prędkości, większy koszt i gabaryty |
| Regulator napięciowy | Wybrane silniki wentylatorowe i małe napędy | Możliwe buczenie, spadek momentu i wzrost temperatury |
| Kondensator szeregowy | Niektóre wentylatory o stałym, niewielkim obciążeniu | Wymaga właściwego doboru i nie pasuje do każdego silnika |
| Falownik | Silniki trójfazowe lub specjalne układy jednofazowe | Wyższy koszt i konieczność dokładnego dopasowania |
| Ściemniacz oświetleniowy | Praktycznie brak bezpiecznych uniwersalnych zastosowań | Ryzyko buczenia, przegrzania i uszkodzenia silnika |
W wentylatorze przeznaczonym do regulacji obroty można często zmniejszyć przez dedykowany regulator napięcia. Zmniejszenie napięcia nie zmienia częstotliwości sieci, więc efekt nie jest tak precyzyjny jak przy falowniku, ale przy lekkim obciążeniu bywa wystarczający. Najlepiej wybierać regulator wskazany w instrukcji wentylatora, a nie moduł opisany wyłącznie jako „regulator obrotów 230 V”.
Nie polecam stosowania rezystora w szeregu z silnikiem jako domowego sposobu regulacji. Rezystor zamienia część energii w ciepło, obniża sprawność i może się niebezpiecznie nagrzewać. W praktyce lepszy jest regulator transformatorowy, właściwy sterownik elektroniczny albo wymiana silnika na model przeznaczony do płynnej regulacji.
Gdy prędkość ma być stała, przekładnia bywa lepsza od elektroniki
Nie zawsze trzeba ingerować w zasilanie. Jeżeli silnik ma pracować stale z jedną, niższą prędkością, często wybieram przekładnię mechaniczną, reduktor lub zmianę średnicy kół pasowych. Silnik nadal obraca się w warunkach, do których został zaprojektowany, a na wale odbiorczym otrzymujemy mniej obrotów i większy moment.
Przykładowo koło napędzające o średnicy 50 mm i koło odbiorcze o średnicy 100 mm daje przełożenie 2:1. Wał napędzany obraca się wtedy około dwa razy wolniej, a teoretycznie może przekazywać około dwa razy większy moment, pomniejszony o straty przekładni.
To rozwiązanie dobrze pasuje do mieszadeł, prostych podajników, polerek i urządzeń warsztatowych. Jego minusem jest zajmowane miejsce, hałas oraz konieczność osłonięcia elementów wirujących. Przy zmianie kół pasowych trzeba również sprawdzić, czy pasek nie ślizga się i czy łożyska nie są przeciążone.
Zmiana liczby biegunów silnika albo przezwajanie uzwojeń może zmienić jego prędkość, ale w instalacji domowej rzadko ma ekonomiczny sens. Jeśli potrzebuję dwóch stałych prędkości, rozsądniej kupić silnik wielobiegowy lub gotowy napęd z odpowiednim sterowaniem.
Jak dobrać rozwiązanie do konkretnego urządzenia
Najpierw zapisuję dane z tabliczki znamionowej, a dopiero później wybieram metodę. Ważne są także warunki pracy. Wentylator i pompa mogą dobrze znosić regulację, podczas gdy sprężarka, wciągarka albo piła wymagają odpowiedniego momentu rozruchowego i zabezpieczeń.
- Wentylator łazienkowy lub kanałowy - dedykowany regulator producenta, regulator transformatorowy albo model z silnikiem EC i wejściem 0-10 V.
- Pompa obiegowa - najczęściej fabryczny tryb elektroniczny lub pompa z regulacją wydajności. Zewnętrzne obniżanie napięcia może doprowadzić do złej pracy silnika.
- Silnik trójfazowy w warsztacie - falownik dobrany według prądu znamionowego, napięcia i charakteru obciążenia.
- Silnik szczotkowy w elektronarzędziu - fabryczny regulator lub odpowiedni regulator fazowy z zabezpieczeniem przeciwzakłóceniowym.
- Napęd zasilany z akumulatora - regulator PWM o zgodnym napięciu i odpowiednim prądzie szczytowym.
- Maszyna wymagająca dużej siły przy małej prędkości - przekładnia mechaniczna albo falownik z właściwą charakterystyką momentu.
Przy zakupie falownika sprawdzam, czy ma funkcję ochrony termicznej, ograniczenia prądu i łagodnego rozruchu. Przy prostym regulatorze do wentylatora interesuje mnie przede wszystkim minimalna stabilna prędkość, dopuszczalny prąd oraz informacja o typie obsługiwanych silników.
Orientacyjne koszty są bardzo różne. Prosty regulator do małego wentylatora może kosztować około 50-200 zł, regulator transformatorowy zwykle około 150-500 zł, a falownik do niewielkiego silnika od około 200-800 zł. Do tego może dojść obudowa, zabezpieczenia, przewody i montaż elektryka.
Typowe błędy podczas zmniejszania obrotów
Najczęściej spotykam się z podłączaniem silnika do ściemniacza do lamp. To, że oba urządzenia pracują przy 230 V, nie oznacza ich zgodności. Ściemniacz może zakłócać pracę silnika, powodować silne grzanie i pozostawiać napęd bez wystarczającego momentu.
Drugim błędem jest zejście z prędkością zbyt nisko bez kontroli temperatury. Silnik może wtedy pobierać znaczny prąd, mimo że obraca się wolno. Po kilkunastu minutach obudowa robi się gorąca, a izolacja uzwojeń zaczyna szybciej się starzeć. Temperaturę trzeba oceniać podczas pracy pod realnym obciążeniem, nie tylko na biegu jałowym.
Nie należy też mylić softstartu z regulacją obrotów. Softstart ogranicza prąd i łagodzi rozruch, lecz po uruchomieniu zazwyczaj podaje pełne napięcie. Do stałego zmniejszenia prędkości potrzebny jest regulator prędkości, falownik, sterownik PWM albo przekładnia.
Prace przy obwodach 230 V wykonuję wyłącznie po odłączeniu zasilania i sprawdzeniu braku napięcia. Kondensator silnika może zachować ładunek także po wyjęciu wtyczki, a przy instalacji stałej bezpieczny montaż powinien wykonać elektryk. Nie otwieram obudowy ani nie zmieniam połączeń „na próbę” przy podłączonym urządzeniu.
Najrozsądniejszy wybór zależy od tego, co ma robić napęd
Jeżeli potrzebuję płynnej regulacji i silnik jest trójfazowy, wybieram falownik. Przy wentylatorze jednofazowym zaczynam od sprawdzenia instrukcji i szukam dedykowanego regulatora. Dla silnika prądu stałego stosuję PWM, a przy stałym przełożeniu rozważam redukcję mechaniczną.
Najważniejsza zasada brzmi prosto: nie zmniejszam napięcia w ciemno. Najpierw identyfikuję silnik, określam wymagane obroty i sprawdzam, czy przy mniejszej prędkości urządzenie nadal będzie miało odpowiedni moment oraz chłodzenie. Taka kolejność zwykle pozwala uniknąć buczenia, przegrzewania i kosztownej wymiany uszkodzonego napędu.
