  • Jak podłączyć różnicówkę? Schemat L, N i PE oraz błędy

Jak podłączyć różnicówkę? Schemat L, N i PE oraz błędy

Adrian Michalak

Adrian Michalak

|

31 maja 2026

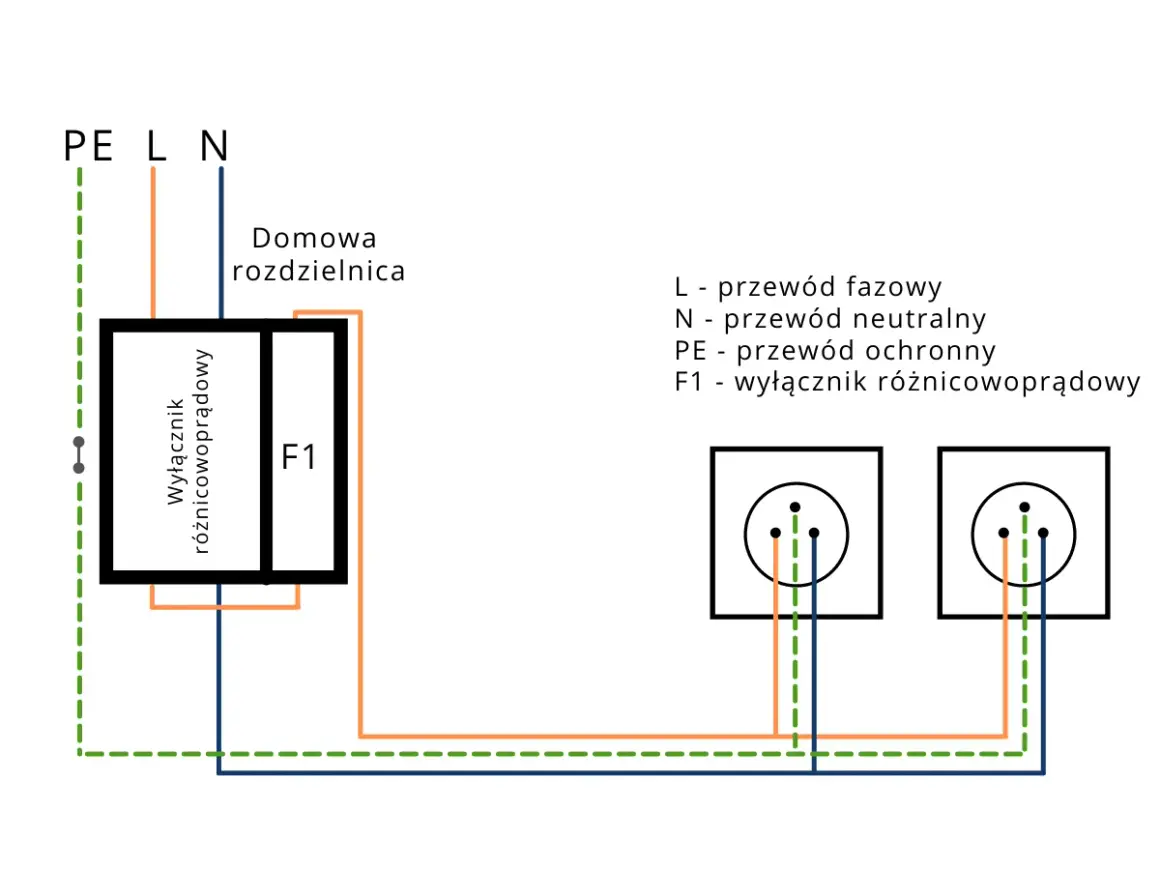

Schemat podłączenia różnicówki w domowej rozdzielnicy. Pokazuje połączenie przewodów fazowego (L), neutralnego (N) i ochronnego (PE) do gniazdek.

Praca przy rozdzielnicy wymaga więcej niż znajomości kolorów przewodów. Prawidłowe podłączenie różnicówki zależy od układu sieci, typu aparatu i poprawnego rozdzielenia przewodów L, N oraz PE, dlatego poniżej pokazuję logikę połączeń, dobór zabezpieczenia, typowe błędy i sytuacje, w których potrzebna jest pomoc elektryka.

Najważniejsze zasady bezpiecznego montażu RCD

  • Przez różnicówkę przechodzą przewody robocze, czyli fazowy L oraz neutralny N.
  • Przewód ochronny PE omija aparat i trafia bezpośrednio na szynę ochronną.
  • W typowych obwodach domowych najczęściej stosuje się RCD typu A o czułości 30 mA.
  • Różnicówka nie zastępuje wyłącznika nadprądowego, ponieważ nie chroni przed przeciążeniem.
  • Po montażu trzeba wykonać pomiary ochronne, a nie ograniczać się do naciśnięcia przycisku TEST.

Co naprawdę robi różnicówka i czego nie potrafi

Wyłącznik różnicowoprądowy

porównuje prąd, który płynie przewodami do odbiornika, z prądem wracającym. Gdy część energii ucieka inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, aparat powinien odłączyć zasilanie. W instalacjach domowych popularny jest model o prądzie różnicowym zadziałania 30 mA. To zabezpieczenie uzupełniające, a nie pełna ochrona instalacji. Różnicówka nie wyłącza obwodu przy przeciążeniu i nie zastępuje bezpiecznika nadprądowego. Dlatego za aparatem RCCB muszą znaleźć się odpowiednio dobrane wyłączniki nadprądowe albo można zastosować aparat RCBO, który łączy oba zabezpieczenia w jednym module.

W praktyce najlepiej traktuję RCD jako część całego systemu. O bezpieczeństwie decydują także ciągłość przewodu PE, skuteczność uziemienia, właściwe przekroje przewodów, selektywność zabezpieczeń oraz stan odbiorników. Samo zamontowanie aparatu z przyciskiem TEST nie naprawi starej ani źle wykonanej instalacji.

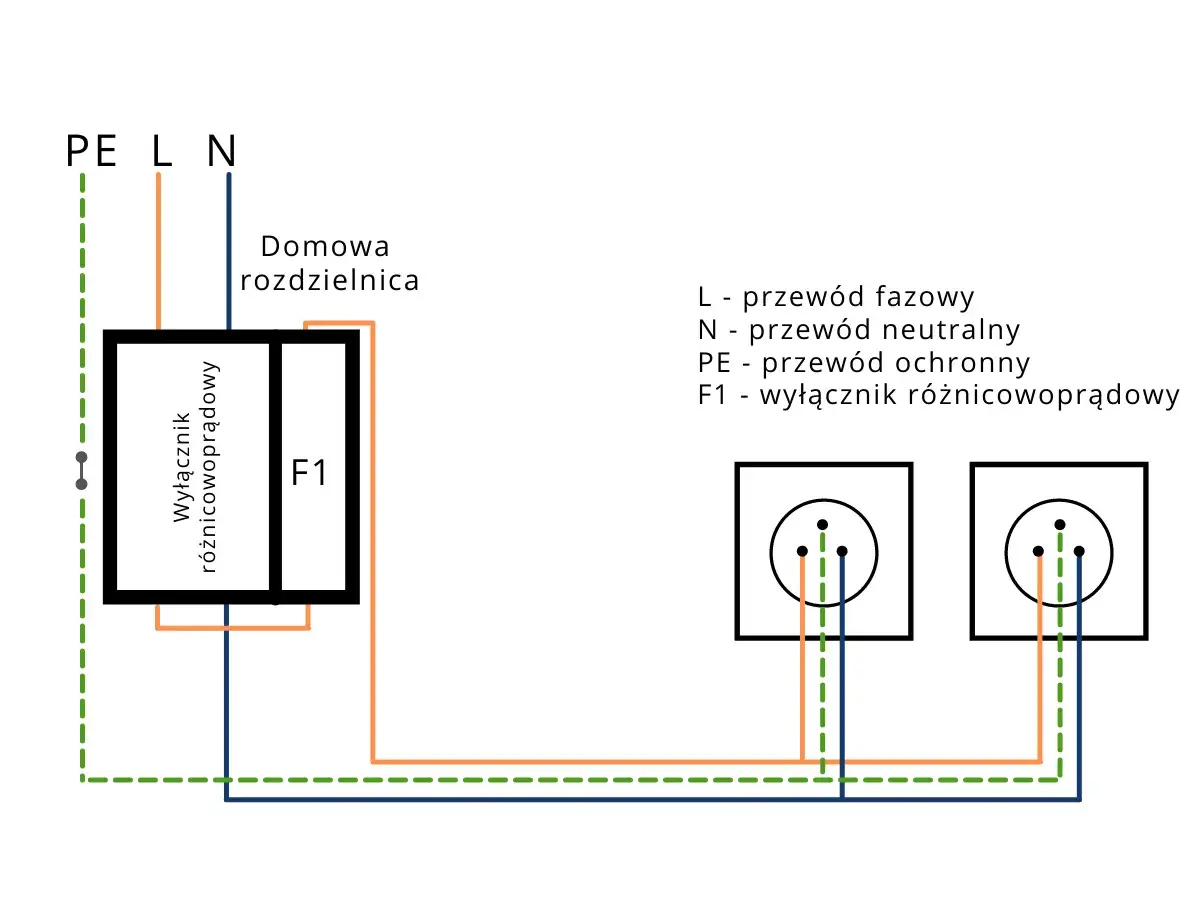

Schemat podłączenia różnicówki (F1) w domowej rozdzielnicy do gniazdek. Widać przewody fazowy (L), neutralny (N) i ochronny (PE).

Dobór aparatu trzeba zrobić przed podłączeniem

Najpierw sprawdzam, jaki układ sieci występuje w budynku i ile faz ma dany obwód. W instalacji jednofazowej stosuje się zwykle RCD 2P, przez który przechodzą L i N. Dla instalacji trójfazowej potrzebny jest najczęściej aparat 4P, obejmujący L1, L2, L3 oraz N.

Prąd znamionowy różnicówki, na przykład 25 A, 40 A lub 63 A, nie może być dobrany przypadkowo. Powinien odpowiadać sposobowi zabezpieczenia aparatu i obciążeniu instalacji. Trzeba też sprawdzić instrukcję konkretnego modelu, ponieważ część urządzeń dopuszcza zasilanie od góry lub od dołu, a część ma określony kierunek zasilania.

Parametr Co oznacza Typowa decyzja w domu
Typ AC Reaguje na podstawowe prądy różnicowe przemienne Rozwiązanie ograniczone, coraz rzadziej wybierane do nowych instalacji
Typ A Obsługuje prądy przemienne i pulsujące składowe stałe Najczęstszy wybór do nowoczesnych obwodów domowych
Typ F lub B Przeznaczony do bardziej wymagających odbiorników i określonych napędów Dobór zależny od instrukcji urządzenia, falownika lub ładowarki
30 mA Wartość znamionowego prądu różnicowego zadziałania Typowa ochrona dodatkowa obwodów użytkowanych przez ludzi

Do obwodów z elektroniką, zasilaczami impulsowymi, pralką, zmywarką czy sprzętem komputerowym zwykle rozsądniejszy jest typ A. Przy fotowoltaice, pompie ciepła, ładowarce samochodu elektrycznego lub falowniku nie zgaduję, tylko sprawdzam wymagania producenta, bo niewłaściwy typ może powodować błędne działanie albo nie zapewnić wymaganej ochrony.

Jak wygląda prawidłowy schemat połączeń

W obwodzie jednofazowym przez RCD prowadzi się zarówno L, jak i N. Przewód ochronny PE nie przechodzi przez różnicówkę. Trafia na szynę PE, a stamtąd do poszczególnych obwodów odbiorczych.

  • zasilanie L podaje się na zacisk wejściowy L aparatu,
  • zasilanie N podaje się na zacisk wejściowy N,
  • z wyjścia L prowadzi się fazę do wyłączników nadprądowych,
  • z wyjścia N prowadzi się przewód na osobną szynę neutralną obwodów chronionych,
  • przewód PE prowadzi się niezależnie na szynę ochronną.

Najczęstszy błąd polega na pozostawieniu przewodu neutralnego chronionego obwodu na starej szynie N albo połączeniu go z neutralnym przewodem znajdującym się przed RCD. Taki układ często powoduje natychmiastowe zadziałanie aparatu, ale czasem błąd ujawnia się dopiero po podłączeniu konkretnego odbiornika.

W układzie trójfazowym przez aparat czteropolowy przechodzą L1, L2, L3 i N. Przewód PE nadal omija RCD. Nie wolno też mieszać przewodów neutralnych należących do różnych różnicówek, ponieważ każda z nich mierzy tylko prąd własnego, poprawnie wydzielonego obwodu.

Ważna granica dotyczy starych instalacji dwuprzewodowych. RCD można spotkać w układzie bez osobnego PE, ale nie tworzy ona przewodu ochronnego i nie zastępuje modernizacji instalacji. W takim budynku elektryk powinien najpierw ocenić układ sieci, stan przewodów i możliwość wykonania prawidłowego rozdziału PEN.

Jak przebiega montaż i kontrola połączeń

Prace w rozdzielnicy powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Przed rozpoczęciem konieczne jest odłączenie zasilania, zabezpieczenie przed przypadkowym załączeniem i sprawdzenie braku napięcia odpowiednim przyrządem. Sam wskaźnik neonowy albo przekonanie, że wyłącznik główny jest opuszczony, nie wystarcza.

  1. Sprawdza się schemat instalacji, układ sieci oraz obciążenie obwodów.
  2. Dobiera się RCD, wyłączniki nadprądowe, przekroje przewodów i sposób rozdziału szyn.
  3. Montuje się aparat na szynie DIN zgodnie z instrukcją producenta.
  4. Podłącza się przewody L i N do właściwych zacisków, a PE prowadzi na szynę ochronną.
  5. Kontroluje się moment dokręcenia zacisków i oznaczenie przewodów.
  6. Wykonuje się pomiary, między innymi ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia oraz parametrów RCD.

Przycisk TEST służy do sprawdzenia mechanizmu i obwodu testowego. Po jego naciśnięciu dźwignia powinna zadziałać, ale test nie zastępuje pomiarów elektrycznych. Jeżeli aparat nie reaguje, trzeba go wyłączyć i zlecić kontrolę, a nie próbować wielokrotnie go załączać.

W rozdzielnicy dobrze opisuję każdy obwód i każdą szynę neutralną. To drobiazg, który później bardzo ułatwia znalezienie usterki, szczególnie gdy kilka różnicówek znajduje się obok siebie.

Dlaczego różnicówka wyłącza zasilanie

Jednorazowe zadziałanie może oznaczać realne uszkodzenie urządzenia, zawilgocenie albo przypadkowy kontakt przewodu z obudową. Jeżeli aparat wyłącza się regularnie, nie wolno blokować go ani zastępować mocniejszym modelem. Trzeba ustalić, w którym obwodzie i przy jakim odbiorniku pojawia się prąd upływu.

  • Po włączeniu całej rozdzielnicy różnicówka natychmiast wyłącza zasilanie. Możliwe przyczyny to pomieszane przewody N, połączenie N z PE za aparatem albo uszkodzenie przewodu.
  • Wyłącza się po podłączeniu urządzenia. Podejrzany jest filtr przeciwzakłóceniowy, grzałka, silnik lub zawilgocony przewód.
  • Wyłącza się po deszczu. Trzeba sprawdzić oświetlenie zewnętrzne, gniazda, puszki i przewody prowadzone w ogrodzie.
  • Wyłącza się sporadycznie przy wielu urządzeniach. Suma naturalnych prądów upływu może być zbyt duża albo obwody zostały źle podzielone.

Nie każda awaria oznacza wadliwą różnicówkę. W mojej ocenie częściej problemem jest niewłaściwy neutralny przewód albo urządzenie z uszkodzoną izolacją. Diagnostykę zaczyna się od odłączenia odbiorników i włączania obwodów pojedynczo, ale pomiar przyczyny powinien wykonać fachowiec.

Co zmienia podział instalacji na kilka RCD

Jeden wyłącznik różnicowoprądowy dla całego domu jest prosty, lecz ma praktyczną wadę. Awaria suszarki może wyłączyć również oświetlenie, router, lodówkę i monitoring. Dlatego przy większej instalacji lepiej rozdzielić obwody na kilka niezależnych aparatów albo zastosować RCBO dla ważniejszych obwodów.

Rozwiązanie Plusy Ograniczenia
Jeden RCD na wiele obwodów Niski koszt i prostsza rozdzielnica Jedna usterka wyłącza dużą część domu
Kilka RCD Lepsza ciągłość zasilania i łatwiejsza lokalizacja awarii Więcej miejsca, przewodów i starannego rozdziału N
RCBO dla pojedynczych obwodów Najlepsza selektywność i ochrona konkretnego obwodu Wyższy koszt aparatury

Osobnego zabezpieczenia często wymagają obwody zewnętrzne, łazienka, kuchnia, garaż, warsztat oraz urządzenia o dużej wartości. Przy lodówce czy systemie alarmowym rozważam takie rozwiązanie szczególnie chętnie, bo awaria jednego odbiornika nie powinna wyłączać całego domu.

Bezpieczna decyzja przed uruchomieniem rozdzielnicy

Jeżeli nie masz pewności, który przewód jest fazowy, neutralny lub ochronny, przerwij pracę. Kolor izolacji pomaga, ale w starej instalacji nie jest dowodem poprawnego podłączenia. Ostateczne potwierdzenie daje pomiar i dokumentacja, nie wygląd przewodu.

Najrozsądniejszy plan obejmuje dobór właściwego typu RCD, osobne prowadzenie przewodów neutralnych, pozostawienie PE poza aparatem oraz wykonanie pomiarów po zakończeniu prac. Dzięki temu różnicówka nie jest tylko elementem na szynie DIN, lecz rzeczywiście działa jako część ochrony domowników i instalacji.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Nie. Przez RCD prowadzi się przewody robocze L i N, natomiast PE omija aparat i trafia bezpośrednio na szynę ochronną. Przewodu neutralnego obwodu chronionego nie wolno łączyć z szyną N znajdującą się przed różnicówką.

W nowoczesnych obwodach domowych najczęściej stosuje się RCD typu A o czułości 30 mA. Typ F lub B może być wymagany przy falownikach, pompach ciepła, fotowoltaice albo ładowarkach samochodów elektrycznych, zgodnie z instrukcją producenta. Typ AC jest rozwiązaniem ograniczonym i coraz rzadziej wybieranym do nowych instalacji.

Przyczyną może być uszkodzona izolacja, zawilgocenie, filtr przeciwzakłóceniowy, grzałka lub silnik urządzenia. Zadziałanie całej rozdzielnicy często wskazuje także na pomieszane przewody N albo połączenie N z PE za aparatem. Przy wielu urządzeniach suma naturalnych prądów upływu może przekroczyć dopuszczalną wartość.

Nie. Przycisk TEST sprawdza mechanizm i obwód testowy, ale nie zastępuje pomiarów ochronnych. Po montażu należy sprawdzić między innymi ciągłość przewodów PE, rezystancję izolacji, impedancję pętli zwarcia oraz parametry zadziałania RCD.
