Najważniejsze wartości, które trzeba znać przed doborem przewodu
- 3% to zalecana maksymalna wartość dla obwodów oświetleniowych zasilanych z sieci publicznej.
- 5% przyjmuje się dla pozostałych odbiorników, między innymi gniazd i urządzeń domowych.
- Przy własnym źródle zasilania, takim jak agregat, tabela normowa podaje odpowiednio 6% i 8%.
- W obwodzie jednofazowym do obliczeń przyjmuje się podwójną długość trasy, ponieważ prąd płynie przewodem fazowym i neutralnym.
- Najczęstszym rozwiązaniem problemu jest większy przekrój żyły, krótszy obwód albo podział odbiorników na kilka niezależnych linii.
Co właściwie oznacza spadek napięcia w domu
Przewód elektryczny nie jest idealnym przewodnikiem. Ma określoną rezystancję, czyli opór, który powoduje obniżenie napięcia na końcu obwodu. Im dłuższy przewód i większy prąd, tym większa różnica między napięciem przy rozdzielnicy a napięciem na zaciskach odbiornika.
W typowej instalacji jednofazowej mamy nominalnie 230 V. Jeżeli na początku obwodu jest 230 V, a przy urządzeniu zmierzymy 222 V, spadek wynosi 8 V, czyli około 3,5%. Sam niewielki spadek jest zjawiskiem normalnym. Problem zaczyna się wtedy, gdy przekracza przyjęty limit albo urządzenie wymaga stabilniejszego zasilania.
Wymagania dotyczące przewodów i spadków napięć opisuje norma PN-HD 60364-5-52. Podane w niej wartości są punktem odniesienia dla projektowania instalacji, ale nie zastępują pełnej oceny obciążalności przewodu, ochrony przeciwporażeniowej i warunków ułożenia kabla.
Jakie limity stosuje się w instalacjach domowych
Dla budynku zasilanego bezpośrednio z publicznej sieci niskiego napięcia najczęściej stosuje się wartości 3% dla oświetlenia oraz 5% dla innych odbiorników. Limit liczy się od złącza instalacji do konkretnego punktu odbiorczego, a nie tylko od rozdzielnicy do gniazda.
| Rodzaj zasilania | Oświetlenie | Pozostałe odbiorniki |
|---|---|---|
| Sieć publiczna | 3% | 5% |
| Własne źródło zasilania | 6% | 8% |

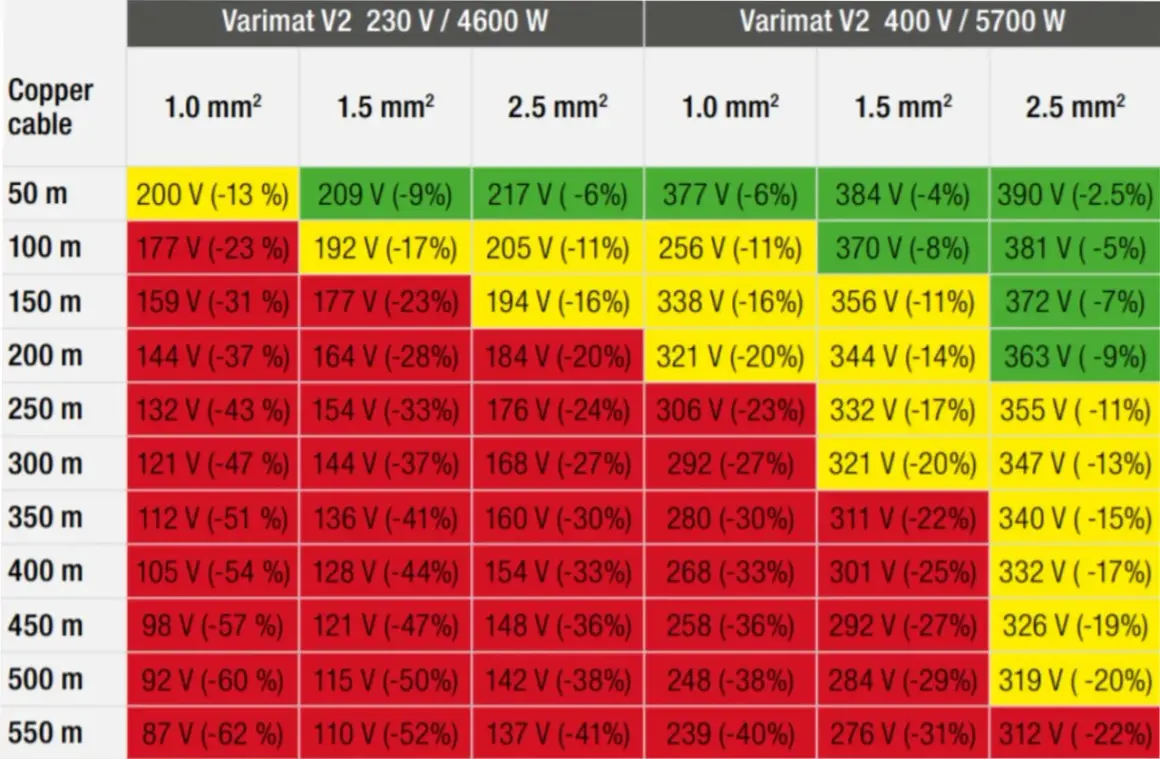

Dla napięcia 230 V oznacza to odpowiednio około 6,9 V przy oświetleniu i 11,5 V dla pozostałych obwodów. W praktyce projektowej często zostawia się dodatkowy zapas, szczególnie przy długich trasach do garażu, warsztatu, pompy, klimatyzatora lub ładowarki samochodowej.
Nie traktowałbym jednak wartości 5% jako celu, do którego trzeba koniecznie dążyć. To górna granica zalecana dla typowych odbiorników. Wrażliwe urządzenia elektroniczne, silniki i oświetlenie LED mogą działać lepiej, gdy spadek utrzymuje się wyraźnie poniżej tego poziomu.
Jak obliczyć spadek napięcia przed ułożeniem kabla
W prostym obwodzie jednofazowym można użyć wzoru:
ΔU = 2 × L × I × ρ / S
- ΔU oznacza spadek napięcia w woltach,
- L to długość trasy w metrach w jedną stronę,
- I to prąd obciążenia w amperach,
- ρ oznacza rezystywność materiału żyły,
- S to przekrój żyły w milimetrach kwadratowych.
Współczynnik 2 jest bardzo ważny. W obwodzie 230 V prąd pokonuje drogę przewodem fazowym i wraca przewodem neutralnym, więc długość elektryczna jest dwukrotnie większa od odległości zmierzonej linijką na planie domu.
Przykład dla obwodu gniazdowego
Załóżmy przewód miedziany o przekroju 2,5 mm², trasę długości 30 m i obciążenie 16 A. Przy uproszczonym obliczeniu z rezystywnością 0,0225 Ω mm²/m otrzymujemy około 8,6 V spadku, czyli mniej więcej 3,7% napięcia 230 V.
Taki wynik mieści się w granicy 5% dla zwykłych odbiorników. Gdyby jednak ten sam przewód zasilał urządzenie o dużym prądzie rozruchowym, na przykład sprężarkę lub silnik, rozsądnie byłoby sprawdzić także zachowanie napięcia podczas startu. To właśnie wtedy wychodzą problemy, których nie widać przy spokojnej pracy.
Przykład dla długiego przewodu w ogrodzie
Przy trasie 40 m, obciążeniu 16 A i przewodzie 2,5 mm² spadek może wynieść około 11,5 V, czyli blisko 5%. Zwiększenie przekroju do 4 mm² obniży go do około 7,2 V.
Ta różnica ma znaczenie przy zasilaniu warsztatu, pompy lub kosiarki. Sam wyłącznik nadprądowy może mieć właściwy prąd znamionowy, a mimo to urządzenie będzie pracowało przy zbyt niskim napięciu. Dlatego dobór przewodu wyłącznie na podstawie zabezpieczenia jest częstym i kosztownym uproszczeniem.Dla obwodów trójfazowych stosuje się inny zapis, zwykle z czynnikiem √3. Przy silnikach i długich trasach trzeba dodatkowo uwzględnić reaktancję przewodu, współczynnik mocy oraz prąd rozruchowy. W takich przypadkach kalkulator daje orientację, ale końcowy dobór powinien wykonać elektryk.
Co powoduje zbyt duży spadek i jakie są objawy
Najczęściej winna jest kombinacja kilku czynników, a nie jeden spektakularny błąd. Znaczenie mają:
- zbyt mały przekrój przewodu w stosunku do długości i obciążenia,
- bardzo długa trasa do garażu, altany albo budynku gospodarczego,
- luźne lub utlenione zaciski, które zwiększają opór połączenia,
- przeciążenie obwodu przez kilka mocnych urządzeń działających jednocześnie,
- przedłużacze o małym przekroju i słabej jakości,
- nieprawidłowo wykonane połączenia w puszkach i rozdzielnicach.
W domu objawia się to migotaniem lub przygasaniem światła, trudnym rozruchem silnika, resetowaniem elektroniki, nagrzewaniem wtyczek i gniazd albo wyraźnym spadkiem mocy urządzenia. Ciepłe gniazdo lub nadtopiona wtyczka nie są zwykłym skutkiem spadku napięcia, lecz sygnałem niebezpiecznego połączenia lub przeciążenia.
Jedna obserwacja jest szczególnie pomocna. Jeśli światło przygasa tylko wtedy, gdy uruchamia się pompa, lodówka albo elektronarzędzie, problem może dotyczyć prądu rozruchowego. Jeżeli napięcie jest niskie przez cały czas, trzeba sprawdzić również przyłącze, instalację przed licznikiem i jakość zasilania z sieci.
Jak sprawdzić problem i skutecznie go ograniczyć

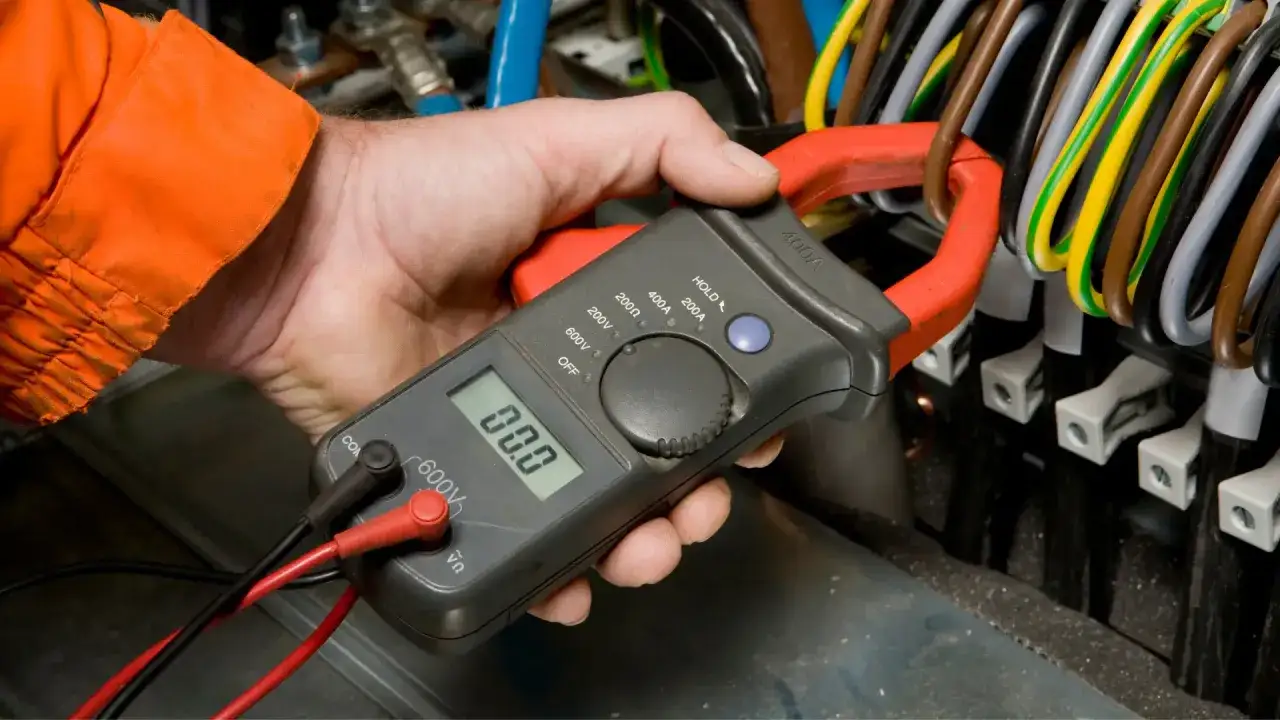

Do wstępnej kontroli można zmierzyć napięcie przy rozdzielnicy, a potem przy odbiorniku, gdy urządzenie rzeczywiście pracuje. Różnica między tymi pomiarami pokazuje spadek na badanym odcinku. Pomiar bez obciążenia bywa mylący, bo przewód może wyglądać poprawnie, dopóki nie popłynie większy prąd.
Trzeba zachować ostrożność. Pomiar napięcia w instalacji 230 V wykonuje się odpowiednim, sprawnym przyrządem, a wszelkie dokręcanie zacisków, otwieranie rozdzielnicy i prace przy przewodach należy powierzyć osobie z odpowiednimi kwalifikacjami.
Najskuteczniejsze sposoby poprawy
- Zwiększenie przekroju przewodu ogranicza jego rezystancję i zwykle daje najbardziej przewidywalny efekt.
- Skrócenie trasy zmniejsza długość obwodu, choć w gotowym budynku często jest trudne.
- Podział odbiorników na osobne obwody ogranicza jednoczesne obciążenie jednej linii.
- Usunięcie słabych połączeń może rozwiązać problem bez wymiany całego przewodu.
- Dobór właściwego zabezpieczenia chroni przewód przed przeciążeniem, ale sam nie zmniejsza spadku napięcia.
Przy nowych instalacjach nie oszczędzałbym na przewodzie prowadzonym do miejsca, które może w przyszłości zmienić funkcję. Garaż z jednym gniazdem dziś może stać się warsztatem, miejscem ładowania samochodu albo zapleczem dla pompy ciepła. Mały zapas przekroju często kosztuje mniej niż późniejsze kucie ścian i wymiana kabla.
Nie należy natomiast samodzielnie zwiększać zabezpieczenia, gdy wyłącznik często zadziała. Zabezpieczenie dobiera się do obciążalności przewodu, sposobu jego ułożenia i warunków zwarciowych. Większy bezpiecznik na zbyt cienkim kablu może stworzyć ryzyko przegrzania instalacji.
Na co uważać przy instalacjach LED, silnikach i fotowoltaice
Nie każdy odbiornik reaguje na spadek napięcia tak samo. Oświetlenie LED może migotać przy zmianach napięcia, silnik może mieć problem z rozruchem, a zasilacz elektroniczny czasem wyłączy się przy krótkim zapadzie. Z tego powodu sam wynik procentowy nie zawsze opisuje cały problem. W obwodach prądu stałego, na przykład między panelami fotowoltaicznymi a falownikiem, znaczenie ma niskie napięcie robocze i często stosuje się bardziej rygorystyczne założenia projektowe. Nie należy bezpośrednio przenosić wartości dla instalacji 230 V na przewody po stronie DC.Warto też odróżnić spadek w instalacji budynku od wahań napięcia w sieci operatora. Jeżeli niskie napięcie występuje także przy wyłączonych odbiornikach albo podobny problem mają sąsiedzi, przyczyną może być sieć zasilająca, a nie przewód w domu. Wtedy pomiary i zgłoszenie do operatora są ważniejsze niż wymiana przypadkowego odcinka instalacji.
Dobry wynik zaczyna się od całej trasy, nie od samego gniazda
Przy ocenie instalacji domowej patrzę na trzy rzeczy jednocześnie: długość obwodu, spodziewany prąd i sposób ułożenia przewodu. Dopiero ten zestaw pozwala sensownie dobrać przekrój oraz zabezpieczenie.
Najprostsza zasada jest praktyczna: dla oświetlenia pilnuj wartości około 3%, dla pozostałych odbiorników nie przekraczaj 5%, a przy długich trasach zostaw zapas. Jeśli urządzenie traci moc, światło przygasa lub połączenie się grzeje, nie maskuj problemu mocniejszym zabezpieczeniem. Najpierw trzeba znaleźć miejsce powstawania spadku, a dopiero później zdecydować, czy potrzebny jest większy przewód, nowe połączenie czy diagnostyka całego zasilania.
