Podłączenie transformatora w domu nie sprowadza się do połączenia dwóch przewodów i włączenia zasilania. Trzeba najpierw rozpoznać, czy urządzenie daje na wyjściu 12 V AC czy 12 V DC, dobrać jego moc do odbiornika i sprawdzić oznaczenia zacisków. Poniżej pokazuję, jak podłączyć transformator krok po kroku, gdzie zastosować bezpiecznik oraz w którym momencie instalację powinien przejąć elektryk.
Najważniejsze zasady bezpiecznego podłączenia
- Sprawdź rodzaj napięcia na wyjściu: transformator zwykle daje AC, a taśmy LED często potrzebują DC.
- Dobierz moc z zapasem, najlepiej około 20-30% powyżej sumy mocy odbiorników.
- Strona 230 V musi być podłączona zgodnie z oznaczeniami L, N i PE oraz przy całkowicie odłączonym zasilaniu.
- Nie ufaj samym kolorom przewodów. Zawsze kieruj się schematem producenta.
- Przy instalacji stałej w rozdzielnicy, łazience, ogrodzie lub miejscu wilgotnym skorzystaj z elektryka.
Najpierw rozpoznaj, co naprawdę kupiłeś
Najczęstszy błąd pojawia się jeszcze przed podłączeniem. Sprzedawcy i użytkownicy potocznie nazywają transformatorem także zasilacz impulsowy, a to nie zawsze jest to samo. Klasyczny transformator obniża napięcie przemienne 230 V AC do niższego napięcia AC, natomiast zasilacz może dodatkowo prostować prąd i podawać na wyjściu napięcie stałe DC.
Na tabliczce znamionowej szukam przede wszystkim czterech informacji: napięcia wejściowego, napięcia wyjściowego, rodzaju prądu oraz mocy znamionowej. Przykładowy zapis 230/12 V AC, 40 VA oznacza urządzenie przeznaczone do sieci 230 V, z wyjściem 12 V przemiennych i mocą 40 VA. Dla prostych obciążeń rezystancyjnych można przyjąć, że VA jest zbliżone do watów, ale przy elektronice zawsze sprawdzam instrukcję.
AC i DC to nie jest drobna różnica
Oprawa halogenowa 12 V AC może współpracować z klasycznym transformatorem. Taśma LED z oznaczeniem 12 V DC potrzebuje natomiast zasilacza stałoprądowego z wyjściem plus i minus. Podłączenie jej do zwykłego wyjścia 12 V AC może spowodować migotanie, przegrzewanie albo szybkie uszkodzenie diod.
Podobnie nie każdy transformator 12 V nadaje się do elektronicznych źródeł światła. Niektóre transformatory elektroniczne mają określony minimalny poziom obciążenia, na przykład 20 W. Jeżeli podłączymy do nich jedną żarówkę LED o mocy 5 W, urządzenie może brzęczeć, wyłączać się lub pracować niestabilnie.
Oznaczenia, których trzeba szukać
| Oznaczenie | Znaczenie | Co podłączyć |
|---|---|---|
| L | Przewód fazowy po stronie wejściowej | Żyłę fazową zgodnie ze schematem instalacji |
| N | Przewód neutralny | Żyłę neutralną |
| PE lub symbol uziemienia | Przewód ochronny | Żyłę ochronną, jeśli urządzenie jej wymaga |
| ~ lub AC | Napięcie przemienne na wyjściu | Odbiornik przeznaczony do AC |
| + i - | Napięcie stałe na wyjściu | Odbiornik DC z zachowaniem polaryzacji |
Jeśli zaciski nie są opisane, nie zgaduję na podstawie grubości przewodu ani jego koloru. Instrukcja konkretnego modelu ma pierwszeństwo, bo producenci stosują różne układy wyprowadzeń, a pomyłka po stronie 230 V może skończyć się zwarciem lub porażeniem.
Dobierz moc i zabezpieczenia przed montażem
Transformator powinien mieć zapas mocy, ponieważ praca na granicy możliwości oznacza większe grzanie i krótszą żywotność. Sumuję moc wszystkich odbiorników, a potem dodaję zwykle 20-30% rezerwy. Dla czterech opraw po 5 W otrzymuję 20 W, więc rozsądny wybór to urządzenie o mocy około 25-30 W, a nie model dokładnie 20-watowy.
Przy obciążeniach silnikowych, elektromagnesach, dzwonkach i niektórych sterownikach zapas powinien być większy, bo podczas uruchomienia pobierają one chwilowo więcej prądu. Wzór pomocny przy stronie wtórnej jest prosty: I = P / U. Odbiornik 24 W przy napięciu 12 V pobiera około 2 A, więc zasilacz lub transformator musi zapewnić co najmniej taki prąd.
Przykładowe obliczenia
| Zastosowanie | Obciążenie | Rozsądna moc urządzenia |
|---|---|---|
| Dwie lampy po 10 W | 20 W | 25-30 W |
| Taśma LED 5 m po 9,6 W/m | 48 W | 60 W DC |
| Dzwonek 12 V o mocy 8 VA | 8 VA | 10-15 VA |
| Oprawa basenowa 12 V, 50 W | 50 W | Transformator bezpieczeństwa co najmniej 60 VA |
W przypadku taśmy LED pamiętam jeszcze o spadku napięcia. Przy dłuższych odcinkach zasilanie doprowadza się czasem z dwóch stron albo dzieli instalację na krótsze fragmenty. Sam mocniejszy zasilacz nie naprawi źle poprowadzonych, zbyt cienkich przewodów.
Gdzie wstawić bezpiecznik
Po stronie 230 V stosuje się zabezpieczenie dobrane do obwodu i instrukcji urządzenia, a po stronie niskiego napięcia często przydaje się osobny bezpiecznik chroniący przewody oraz odbiornik. Nie dobieram wartości „na oko”, ponieważ zależy ona między innymi od prądu znamionowego transformatora, przekroju przewodu i sposobu montażu.
Wyłącznik różnicowoprądowy zwiększa bezpieczeństwo obwodu, ale nie zastępuje prawidłowego zabezpieczenia nadprądowego ani poprawnego montażu. W gotowych urządzeniach mogą być także bezpieczniki termiczne, lecz nie oznacza to, że można zrezygnować z zabezpieczenia całej instalacji.

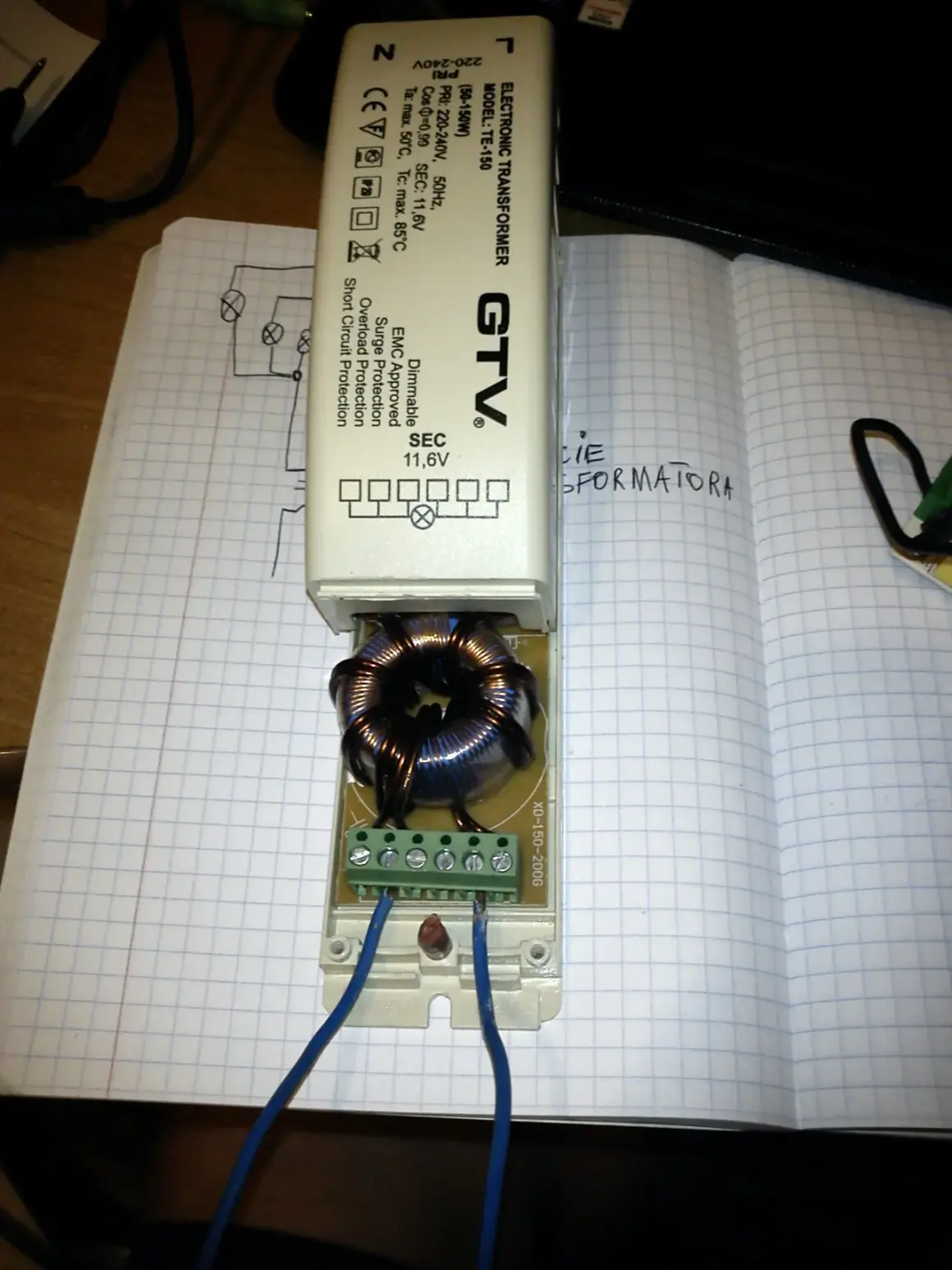

Podłączenie transformatora krok po kroku
Przed rozpoczęciem przygotowuję schemat, sprawdzam napięcie na tabliczce i odłączam obwód w rozdzielnicy. Samo wyłączenie światła lub wyjęcie wtyczki nie zawsze wystarcza. Obwód trzeba zabezpieczyć przed przypadkowym załączeniem i sprawdzić testerem dwubiegunowym, czy rzeczywiście nie ma napięcia.
- Ustal stronę pierwotną i wtórną. Zaciski wejściowe 230 V są zwykle oznaczone L i N, a wyjściowe mają symbole napięcia, na przykład 12 V~.
- Sprawdź przewody i zaciski. Końcówki powinny być odpowiednio odizolowane, nieuszkodzone i dobrze zamocowane. Żadna żyła nie może wystawać poza zacisk.
- Podłącz wejście zgodnie ze schematem. Przewód fazowy trafia do L, neutralny do N, a ochronny do PE, jeśli urządzenie ma taki zacisk lub wymaga ochrony obudowy.
- Podłącz wyjście do odbiornika. Przy AC nie występuje polaryzacja plus i minus. Przy DC trzeba zachować oznaczenia + i -.
- Zamontuj zabezpieczenie i uporządkuj przewody. Połączenia powinny znajdować się w odpowiedniej obudowie, puszce lub rozdzielnicy, bez naprężeń i przypadkowego kontaktu z metalem.
- Wykonaj kontrolę przed uruchomieniem. Sprawdzam dokręcenie zacisków, ciągłość przewodu ochronnego, brak zwarcia oraz zgodność napięcia odbiornika z napięciem wyjściowym.
- Włącz zasilanie i obserwuj pracę. Nietypowe brzęczenie, zapach izolacji, szybkie nagrzewanie lub migotanie światła oznaczają, że trzeba natychmiast wyłączyć obwód.
Połączenia po stronie wtórnej mogą wyglądać na niegroźne, ale zwarcie przy dużej mocy potrafi stopić przewód i zaciski w ciągu kilku sekund. Dlatego również tutaj stosuję odpowiedni przekrój przewodu, bezpiecznik i pewne połączenia, a nie przypadkową kostkę pozostawioną luzem nad sufitem.
Przewody i kolory
W typowej instalacji brązowy lub czarny przewód jest fazowy, niebieski neutralny, a żółto-zielony ochronny. To użyteczna wskazówka, lecz nie dowód. W starszych instalacjach kolory mogą być inne, a przewód niebieski mógł zostać wykorzystany niezgodnie z obecnymi zasadami.
Po stronie 12 V producent może zastosować zupełnie inne kolory, dlatego nie przenoszę bezrefleksyjnie oznaczeń z wejścia na wyjście. Przy zasilaczu DC sprawdzam polaryzację miernikiem przed podłączeniem drogiego sterownika lub taśmy LED.
Różne zastosowania wymagają innych rozwiązań
Nie ma jednego uniwersalnego transformatora do każdej instalacji domowej. Innego urządzenia użyję do dzwonka, innego do oświetlenia halogenowego, a jeszcze innego do taśmy LED. Najpierw dobieram odbiornik i warunki pracy, dopiero potem model transformatora.
| Zastosowanie | Najczęściej potrzebne urządzenie | Na co zwrócić uwagę |
|---|---|---|
| Dzwonek lub sterowanie | Transformator 8-24 V AC | Moc, sposób montażu i zgodność z dzwonkiem |
| Halogeny 12 V | Transformator 12 V AC | Minimalne obciążenie modeli elektronicznych i suma mocy lamp |
| Taśma LED | Zasilacz 12 V DC lub 24 V DC | Polaryzacja, zapas mocy, chłodzenie i spadki napięcia |
| Oświetlenie ogrodowe | Transformator lub zasilacz zewnętrzny | Stopień ochrony IP, odporność na wilgoć i długość przewodów |
| Lampa w strefie mokrej | Transformator bezpieczeństwa dobrany do systemu | Strefy ochronne, IP oraz wymagania producenta oprawy |
Transformator toroidalny a elektroniczny
Transformator toroidalny jest cięższy, zwykle większy i często droższy, ale dobrze znosi wiele typowych obciążeń i nie wymaga minimalnego obciążenia tak często jak model elektroniczny. Jego wadą może być prąd rozruchowy oraz potrzeba solidnego mocowania.
Model elektroniczny jest kompaktowy i lekki, jednak wymaga dokładnego przestrzegania parametrów. Z mojego doświadczenia wynika, że problemy z migotaniem LED częściej wynikają z niezgodności zasilacza i odbiornika niż z samej awarii transformatora.
Oświetlenie w łazience i na zewnątrz
Niskie napięcie nie oznacza automatycznie, że dowolne urządzenie można zamontować przy wodzie. W łazience, przy oczku wodnym czy w ogrodzie liczą się strefa montażu, stopień ochrony IP i przeznaczenie oprawy. Transformator powinien znajdować się w miejscu suchym, wentylowanym i dostępnym do kontroli, chyba że producent przewidział konkretną obudowę do pracy na zewnątrz.
Przy lampach basenowych nie stosuję przypadkowego zasilacza LED. Potrzebny jest odpowiedni transformator bezpieczeństwa, właściwe napięcie oraz instalacja wykonana zgodnie z wymaganiami producenta. Takie miejsce zdecydowanie nie jest dobrym poligonem do nauki pracy przy 230 V.
Błędy, przez które instalacja działa źle albo staje się niebezpieczna
Najbardziej ryzykowna pomyłka to zamiana wejścia z wyjściem. Transformator nie jest urządzeniem, które można podłączyć dowolną stroną. Zaciski 12 V nie mogą trafić do sieci 230 V, ponieważ urządzenie może ulec natychmiastowemu uszkodzeniu, a na wyjściu może pojawić się niebezpieczne napięcie.
- Podłączenie LED do AC zamiast do wymaganego DC.
- Za mała moc transformatora w stosunku do sumy odbiorników.
- Brak wentylacji i zamknięcie urządzenia w izolacji bez zachowania warunków producenta.
- Luźne zaciski, które grzeją się pod obciążeniem.
- Przedłużanie przewodów wtórnych bez uwzględnienia spadku napięcia.
- Łączenie różnych napięć, na przykład odbiornika 24 V z wyjściem 12 V.
- Zakładanie większego bezpiecznika tylko po to, aby instalacja przestała go wyzwalać.
Jeśli urządzenie wyłącza się po kilku minutach, najczęściej nie oznacza to „wrażliwego zabezpieczenia”. Przyczyną może być przeciążenie, zwarcie, zbyt wysoka temperatura albo niezgodne obciążenie. Zamiast wymieniać bezpiecznik na większy, odłączam odbiorniki i sprawdzam każdy element osobno.
Kiedy nie robić tego samodzielnie
Do prostego podłączenia gotowego, niskonapięciowego zestawu z wtyczką można podejść jak do wymiany urządzenia, o ile nie ingerujemy w instalację. Inaczej wygląda montaż transformatora na stałe w puszce, suficie, rozdzielnicy albo obwodzie zasilanym bezpośrednio z sieci.
Wzywam elektryka, gdy trzeba doprowadzić nowy przewód 230 V, zmienić zabezpieczenia, pracować w łazience lub ogrodzie, podłączyć urządzenie dużej mocy albo ocenić starą instalację dwużyłową. Dotyczy to także sytuacji, w której nie potrafię jednoznacznie potwierdzić, który przewód jest fazowy. Brak pewności przy napięciu sieciowym jest wystarczającym powodem, aby przerwać pracę.
Co sprawdzić po pierwszym uruchomieniu
Po włączeniu nie zakładam od razu, że wszystko jest w porządku. Przez kilka minut obserwuję temperaturę obudowy, słucham, czy transformator nie wydaje nadmiernego buczenia, i sprawdzam, czy odbiornik działa stabilnie. Delikatne nagrzewanie może być normalne, ale zapach spalonej izolacji, trzaski albo gwałtowny wzrost temperatury już nie.
Miernikiem można sprawdzić napięcie wyjściowe, lecz trzeba użyć właściwego zakresu pomiarowego. Dla wyjścia AC wybieram pomiar napięcia przemiennego, a dla DC stałego. Nie przykładam końcówek miernika przypadkowo do zacisków 230 V, jeśli nie mam doświadczenia z takim pomiarem i odpowiedniego przyrządu.
Przy kilku odbiornikach uruchamiam je etapami. Jeśli transformator działa z jedną lampą, ale wyłącza się po dołączeniu kolejnych, problemem może być przeciążenie albo prąd rozruchowy. Taki test szybko pokazuje, czy wybrany model ma odpowiedni zapas mocy.
Mały szczegół, który decyduje o bezpieczeństwie całej instalacji
Najważniejsza zasada jest prosta: nie zaczynam od przewodów, tylko od parametrów urządzenia i odbiornika. Napięcie, rodzaj prądu, moc, sposób montażu i zabezpieczenia muszą do siebie pasować. Dopiero wtedy można bezpiecznie przejść do oznaczonych zacisków i uruchomienia.
Jeśli jest to gotowy transformator w obudowie z wtyczką, postępuję zgodnie z instrukcją i nie rozbieram urządzenia. Jeżeli montaż wymaga ingerencji w sieć 230 V, traktuję go jak pracę instalacyjną, a nie zwykłe majsterkowanie. Dobrze dobrany elektryk kosztuje mniej niż skutki zwarcia, pożaru lub uszkodzenia całego systemu.
Przed zamknięciem puszki lub obudowy zostawiam czytelny opis napięcia wejściowego i wyjściowego. Taka drobna etykieta ułatwia późniejszy serwis i może uchronić kolejną osobę przed podłączeniem niewłaściwego odbiornika.
