Jak podłączyć domofon dwużyłowy? Schemat i najczęstsze błędy

Podłączenie domofonu dwużyłowego jest prostsze niż montaż klasycznego systemu analogowego, ale tylko wtedy, gdy prawidłowo rozpoznasz instalację i oznaczenia zacisków. W dwóch żyłach często biegnie jednocześnie zasilanie, rozmowa, wywołanie oraz sygnał sterujący elektrozaczepem. Pokażę, jak przygotować przewody, podłączyć unifon lub monitor, skonfigurować system i znaleźć przyczynę typowych problemów.

Najpierw sprawdź, czy to rzeczywiście system dwużyłowy

Dwie żyły wychodzące ze ściany nie dają jeszcze pełnej pewności. W nowoczesnych zestawach są to zazwyczaj dwa przewody magistrali cyfrowej, oznaczone jako BUS, BUS+, BUS-, L+ i L- albo podobnie. Ta sama para przesyła kilka rodzajów sygnałów, dlatego nie znajdziesz osobnego przewodu tylko do dzwonka czy otwierania drzwi.

Inaczej działa klasyczny domofon analogowy. Tam do unifonu może dochodzić cztery, pięć lub więcej żył, a każda pełni odrębną funkcję. Nie da się bezpiecznie założyć, że dowolny unifon dwużyłowy będzie zamiennikiem starego aparatu analogowego tylko dlatego, że ze ściany wystają dwa używane przewody.

Przed zakupem lub montażem sprawdzam trzy rzeczy:

• model starego unifonu, panelu lub centrali,
• oznaczenia zacisków na urządzeniu i w instrukcji,
• czy system obsługuje audio, czy także obraz z kamery.

Jeżeli instalacja jest w bloku, dodatkowe znaczenie ma zgodność z centralą zamontowaną przy wejściu. W systemach cyfrowych unifon może wymagać adresu lokalu ustawianego przełącznikami DIP, zworkami albo programowo. Samo przykręcenie dwóch przewodów nie zawsze wystarczy.

Co przygotować przed podłączeniem urządzeń

Do podstawowego montażu potrzebujesz wkrętaka, nożyka do odizolowania przewodów, małej poziomicy, oznaczników przewodów i najlepiej multimetru. Przydatne będzie także zdjęcie starego podłączenia wykonane przed odłączeniem kabli. Taka fotografia często oszczędza więcej czasu niż późniejsze zgadywanie, który przewód był wpięty do konkretnego zacisku.

Przewody powinny mieć nieuszkodzoną izolację i pewne połączenie w zacisku. Luźno wsunięta, utleniona lub zbyt krótko odizolowana żyła może powodować trzaski, zanik rozmowy albo samoczynne restarty unifonu. Nie zostawiaj dużych odcinków gołego drutu poza złączką.

Jeżeli zasilacz centrali znajduje się w rozdzielnicy lub osobnej puszce, przed rozpoczęciem pracy wyłącz odpowiedni obwód. Strona niskonapięciowa domofonu jest mniej groźna, ale nie oznacza to, że można bezmyślnie dotykać wszystkich przewodów. W pobliżu zasilacza mogą znajdować się zaciski 230 V, a ich podłączenie powinien wykonać elektryk.

Nie sugeruj się wyłącznie kolorem żył

Czerwony i czarny przewód nie zawsze oznaczają plus i minus. W starszych instalacjach kolory mogły zostać użyte przypadkowo, a w przewodzie wielożyłowym monter mógł wybrać dowolną parę. Najważniejszy jest schemat konkretnego zestawu, nie ogólna tabela kolorów znaleziona w internecie.

Jak podłączyć unifon dwużyłowy krok po kroku

Najprostszy układ wygląda tak:

centrala lub panel zasilający
          │
       BUS+ / BUS-
          │
   unifon albo monitor
          │
   przycisk otwierania

W rzeczywistym zestawie elektrozaczep może być podłączony osobną parą przewodów do panelu lub centrali. Zależy to od konstrukcji urządzenia, dlatego traktuj powyższy schemat jako ideę połączeń, a nie uniwersalny rysunek zacisków.

1. Odłącz zasilanie centrali lub zasilacza domofonu.

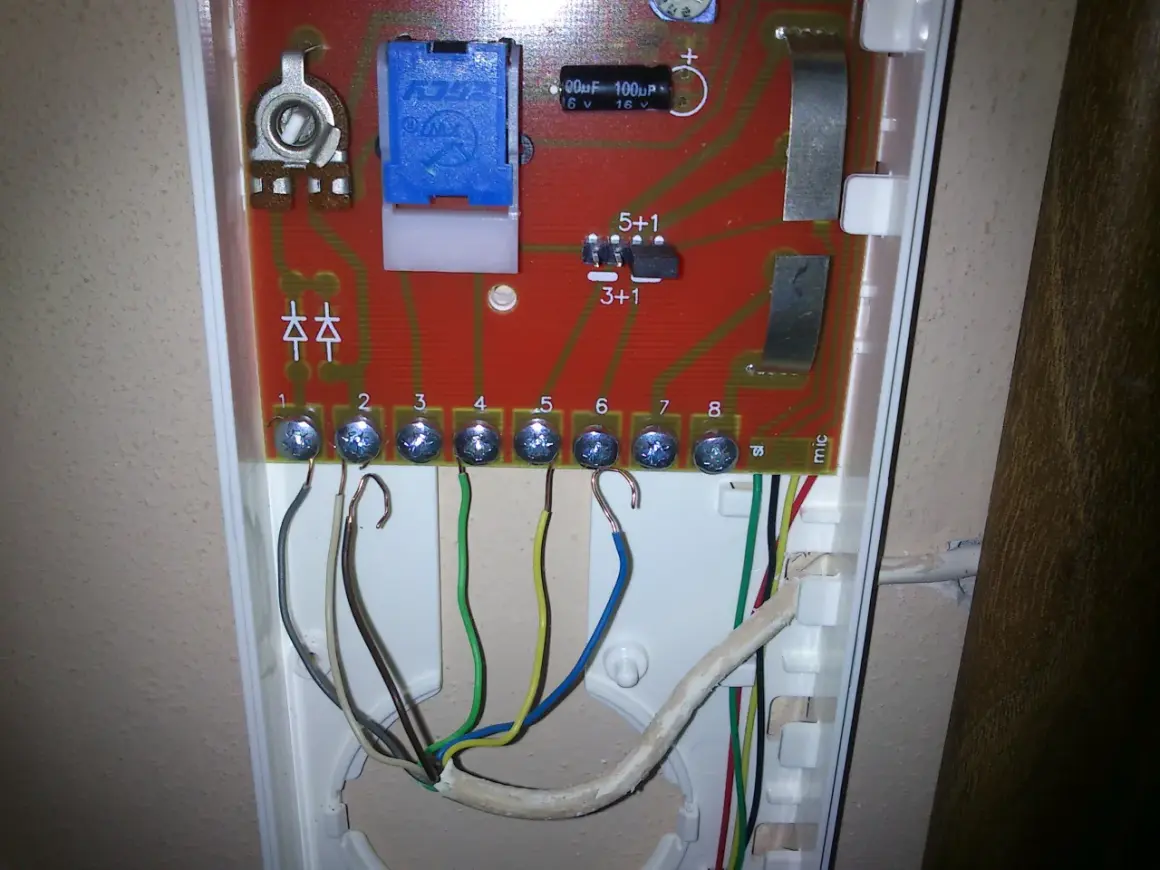

2. Zdemontuj stary aparat i opisz przewody albo zrób wyraźne zdjęcie.
3. Sprawdź zaciski nowego urządzenia. Szukaj oznaczeń BUS, L+, L-, A/B lub podobnych.
4. Podłącz pierwszą żyłę do zacisku dodatniego, jeśli producent oznaczył polaryzację.
5. Podłącz drugą żyłę do zacisku ujemnego lub drugiego zacisku magistrali.
6. Ustaw adres unifonu, jeżeli system cyfrowy tego wymaga.
7. Włącz zasilanie i sprawdź wywołanie, rozmowę oraz otwieranie drzwi.

W systemie z zaciskami L+ i L- zamiana przewodów może spowodować całkowity brak reakcji albo niestabilną pracę. Niektóre urządzenia dwużyłowe mają magistralę niewrażliwą na polaryzację, ale nie wolno tego zakładać bez potwierdzenia w instrukcji.

Jeśli wymieniasz tylko unifon, najbezpieczniej kupić model przeznaczony do tej samej centrali. Uniwersalne zamienniki bywają wygodne, lecz ich zgodność może obejmować jedynie wybrane systemy. Szczególnie często pojawia się problem z otwieraniem elektrozaczepu, mimo że rozmowa i dzwonek działają poprawnie.

Podłączenie elektrozaczepu wymaga osobnego sprawdzenia

Elektrozaczep to zamek elektryczny, który zwalnia drzwi lub furtkę po podaniu odpowiedniego napięcia. W wielu zestawach dwużyłowych przewody od unifonu prowadzą wyłącznie do magistrali, a zaczep łączy się z zaciskami panelu oznaczonymi na przykład jako LOCK, Z1/Z2, NO/COM albo podobnie.

Nie łącz zaczepu bezpośrednio z przewodami BUS tylko dlatego, że są dostępne. Możesz przeciążyć centralę, wywołać zakłócenia rozmowy albo uszkodzić wyjście sterujące. Zwróć uwagę na trzy parametry:

• napięcie pracy zaczepu, na przykład 12 V AC lub 12 V DC,
• maksymalny pobór prądu obsługiwany przez centralę,
• typ zamka, czyli standardowy lub rewersyjny.

Zaczep standardowy pozostaje zamknięty bez zasilania i zwalnia po jego podaniu. Model rewersyjny działa odwrotnie, dlatego stosuje się go tam, gdzie sposób zachowania drzwi podczas zaniku zasilania ma znaczenie. To nie jest detal kosmetyczny, lecz decyzja związana z bezpieczeństwem i drogą ewakuacji.

Jeżeli instrukcja wymaga osobnego zasilacza do elektrozaczepu, sprawdź, czy panel ma wyjście przekaźnikowe. Styk COM, NO i NC nie podaje sam z siebie napięcia, lecz przełącza obwód. W takim układzie zasilacz, panel i zaczep muszą zostać połączone zgodnie ze schematem producenta.

Konfiguracja systemu cyfrowego i pierwsze testy

Po poprawnym podłączeniu przewodów cyfrowy unifon może nadal milczeć, jeśli ma niewłaściwie ustawiony numer lokalu. Adres bywa wybierany przełącznikami DIP. Przykładowo cztery przełączniki mogą kodować kilka różnych numerów, ale sposób liczenia zależy od konkretnej centrali. Nie ustawiaj go metodą prób i błędów, jeżeli instrukcja podaje tabelę adresów.

Test wykonuję zawsze w tej samej kolejności. Najpierw sprawdzam, czy unifon reaguje na wywołanie z panelu. Potem podnoszę słuchawkę lub uruchamiam rozmowę, a na końcu naciskam przycisk otwierania. Taki porządek pozwala szybko ustalić, czy problem dotyczy adresowania, toru audio czy wyjścia zamka.

Jeżeli po zamianie żył system raz działa, a raz się resetuje, nie traktuj tego jako drobnej niedogodności. Najczęściej oznacza to problem z połączeniem, spadek napięcia albo przeciążenie. W instalacjach prowadzonych na dużą odległość znaczenie ma także przekrój przewodu i jakość wszystkich złącz.

Najczęstsze błędy przy montażu dwóch przewodów

Pierwszy błąd to przekonanie, że każda instalacja dwużyłowa ma ten sam standard. W praktyce systemy różnych firm mogą wykorzystywać podobne oznaczenia, ale nie muszą się ze sobą komunikować. Dwie żyły opisują sposób prowadzenia instalacji, a nie gwarantują zgodności urządzeń.

Drugi problem to podłączanie według koloru. Jeśli nie znasz historii instalacji, kolor nie wskazuje pewnie funkcji przewodu. Zapisz położenie żył przed demontażem, a później kieruj się oznaczeniami zacisków.

Trzeci błąd polega na pomijaniu konfiguracji adresu. W domu jednorodzinnym może nie być potrzebna, ale w budynku wielorodzinnym błędny numer sprawi, że dzwonek trafi do innego lokalu albo nie zadziała wcale.

Nie polecam również skręcania przewodów „na szybko” i zaklejania ich taśmą. Przy niskim napięciu taki montaż czasem działa przez kilka dni, ale wilgoć i utlenianie szybko ujawniają słabe połączenie. Lepszy jest pewny zacisk śrubowy lub odpowiednia złączka umieszczona w suchym miejscu.

Jeżeli panel znajduje się na zewnątrz, zabezpiecz wejście przewodu przed wodą. Sam domofon może mieć obudowę odporną na warunki atmosferyczne, ale wilgoć często dostaje się do środka właśnie przez nieuszczelniony przewód.

Kiedy montaż można zrobić samodzielnie, a kiedy lepiej go zlecić

Wymiana zgodnego unifonu na istniejącej, niskonapięciowej instalacji jest zwykle zadaniem dla osoby, która potrafi bezpiecznie odłączyć zasilanie i czytać schemat. Najłatwiejszy przypadek to identyczny model aparatu, zachowana para przewodów oraz sprawna centrala.

O pomoc fachowca poprosiłbym wtedy, gdy trzeba ingerować w zasilacz 230 V, zmienić centralę, dobrać elektrozaczep lub szukać usterki w przewodzie prowadzonym pod tynkiem. Dotyczy to także sytuacji, w której domofon jest częścią większego systemu kontroli dostępu. Błąd może unieruchomić nie tylko jeden unifon, lecz cały pion lub wejście do budynku.

Najrozsądniejsza zasada brzmi prosto: przy instalacji niskonapięciowej możesz wykonać podstawową wymianę zgodnie z dokumentacją, ale część sieciową i niejasne połączenia zostaw elektrykowi. Oszczędność kilku minut nie jest warta uszkodzenia centrali ani ryzyka porażenia.

Co sprawdzić przed zamknięciem obudowy

Przed przykręceniem unifonu do ściany wykonaj pełny test przy zamkniętych i otwartych drzwiach. Sprawdź wywołanie, jakość rozmowy w obu kierunkach, przycisk otwierania oraz ewentualny dodatkowy przycisk wyjścia. Jeśli system ma monitor, skontroluj także obraz i działanie podświetlenia panelu.

• Przewody powinny być mocno osadzone i nie mogą dotykać sąsiednich zacisków.
• Adres unifonu powinien odpowiadać numerowi lokalu.
• Elektrozaczep powinien zwalniać bez nadmiernego grzania zasilacza.
• Obudowa powinna zamykać się bez nacisku na przewody.
• Połączenia zewnętrzne trzeba zabezpieczyć przed wilgocią.

Jeśli wszystko działa, zostaw sobie zdjęcie końcowego podłączenia i zapisz model centrali oraz unifonu. Przy kolejnej wymianie będziesz mieć gotową dokumentację własnej instalacji. To drobiazg, który w praktyce bardzo ułatwia późniejsze naprawy i pozwala uniknąć ponownego zgadywania funkcji dwóch żył.
