W domu zasilanym w układzie TT bezpieczeństwo nie kończy się na doprowadzeniu przewodów do rozdzielnicy. Ochrona zależy od własnego uziomu, prawidłowego przewodu PE i dobrze dobranych wyłączników różnicowoprądowych. Wyjaśniam, jak działa ten system, czym różni się od TN, jak go sprawdzić oraz jakich błędów nie popełniać podczas modernizacji instalacji.
Najważniejsze zasady bezpiecznej instalacji TT
- Własny uziom budynku jest podstawą ochrony, ponieważ nie korzysta się z przewodu ochronnego dostawcy.
- W typowej instalacji potrzebny jest wyłącznik RCD 30 mA, a jego działanie nie zastępuje zabezpieczeń nadprądowych.
- Przewody N i PE nie mogą być łączone za rozdzielnicą w układzie TT.
- Warunek ochrony opisuje zależność RA × IΔn ≤ 50 V, ale sama niska rezystancja uziomu nie gwarantuje poprawnej instalacji.
- Po wykonaniu prac trzeba przeprowadzić pomiary ochronne i sporządzić protokół.
Jak działa układ TT w domu
Układ TT to sposób zasilania, w którym punkt neutralny transformatora jest uziemiony po stronie sieci, natomiast metalowe obudowy urządzeń w domu łączy się z niezależnym uziomem instalacji odbiorczej. Przewód ochronny PE nie wraca więc do transformatora razem z przewodem neutralnym, jak dzieje się w wielu odmianach układu TN.
Gdy dojdzie do uszkodzenia izolacji i przewód fazowy zetknie się z obudową pralki, prąd uszkodzeniowy płynie przez przewód PE, uziom budynku, ziemię i uziemiony punkt źródła. Taka droga ma zwykle większą impedancję niż metaliczna pętla zwarciowa w układzie TN, dlatego zabezpieczenie nadprądowe może nie zadziałać wystarczająco szybko. Właśnie tu swoją rolę odgrywa RCD.
Litera T wskazuje na bezpośrednie uziemienie punktu źródła, a druga litera T oznacza uziemienie części przewodzących dostępnych po stronie odbiorcy. W praktyce dla właściciela domu najważniejszy wniosek jest prosty: stan własnego uziomu ma bezpośredni wpływ na bezpieczeństwo, a nie jest tylko dodatkiem do instalacji.
Uziemienie i RCD muszą pracować razem
W rozdzielnicy instalacji TT przewód PE powinien być połączony z główną szyną uziemiającą, a ta z uziomem fundamentowym, otokowym lub wykonanym za pomocą elektrod pionowych. Rodzaj uziomu dobiera się do budynku i warunków gruntu. W nowym domu najkorzystniejszy jest zwykle uziom fundamentowy, natomiast przy modernizacji często stosuje się uziom otokowy albo układ szpilek.
Nie ma jednej uniwersalnej wartości rezystancji uziemienia, która automatycznie potwierdza bezpieczeństwo. Dla ochrony przez RCD sprawdza się warunek RA × IΔn ≤ 50 V, gdzie RA obejmuje rezystancję uziemienia i przewodu ochronnego, a IΔn jest znamionowym prądem różnicowym wyłącznika. Przykładowo przy RCD 30 mA granica wynikająca z samego wzoru wynosi około 1667 Ω, ale traktowanie tej wartości jako celu byłoby bardzo złym pomysłem. Projektant powinien uwzględnić także ciągłość PE, warunki środowiskowe, ochronę przepięciową i selektywność zabezpieczeń.
RCD 30 mA stosuje się przede wszystkim jako ochronę dodatkową w obwodach, w których może dojść do kontaktu człowieka z urządzeniem lub przewodzącymi elementami. Nie zastępuje on przewodu PE. Nie chroni też przed każdym porażeniem, na przykład przy jednoczesnym dotknięciu przewodów fazowego i neutralnego, gdy prąd nie wypływa poza obwód.
Wyłącznik różnicowoprądowy musi być uzupełniony zabezpieczeniem nadprądowym, takim jak wyłącznik instalacyjny lub bezpiecznik. RCD reaguje na upływ prądu, ale nie zapewnia ochrony przewodów przed przeciążeniem i zwarciem. W większym domu praktyczniejsze jest rozdzielenie obwodów na kilka RCD albo zastosowanie wyłączników różnicowonadprądowych RCBO, ponieważ awaria jednego urządzenia nie wyłącza całego budynku.

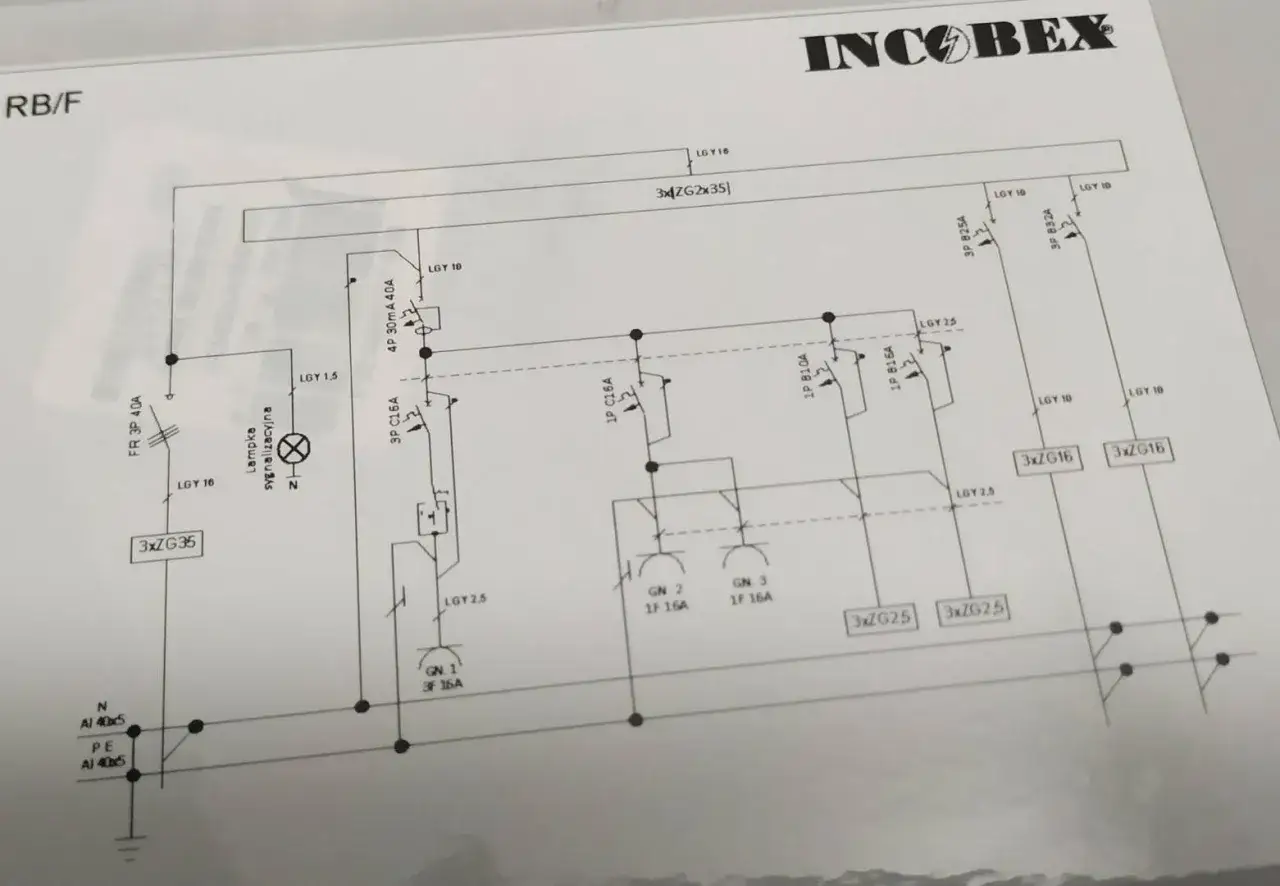

Jak powinna wyglądać instalacja TT w rozdzielnicy
Najważniejsze jest zachowanie jasnego podziału funkcji przewodów. Przewód N prowadzi prąd roboczy, a PE służy ochronie przeciwporażeniowej. W instalacji TT nie wolno wykonywać mostka między N i PE za punktem rozdziału przewodów, ponieważ może to powodować niekontrolowane prądy w przewodzie ochronnym i przypadkowe zadziałania RCD.
W typowym domu układ można uporządkować następująco:
- Przewody zasilające trafiają do rozdzielnicy zgodnie z warunkami przyłączenia.
- Przewód ochronny PE zostaje podłączony do szyny PE połączonej z uziomem budynku.
- Przewód neutralny N trafia na osobną szynę, za właściwym RCD.
- Każdy obwód końcowy otrzymuje odpowiednie zabezpieczenie nadprądowe.
- Obwody gniazd, łazienki, urządzeń zewnętrznych i innych miejsc o zwiększonym ryzyku dostają ochronę różnicowoprądową zgodną z projektem i obowiązującymi wymaganiami.
Wszystkie przewody robocze danego obwodu, w tym neutralny, muszą przechodzić przez ten sam RCD. Częsty błąd polega na połączeniu przewodu neutralnego z inną sekcją rozdzielnicy. Efekt jest łatwy do zauważenia: różnicówka wyłącza się natychmiast po podłączeniu odbiornika albo po włączeniu kilku obwodów jednocześnie.
W instalacji powinny znaleźć się również połączenia wyrównawcze. Łączą one główną szynę uziemiającą z metalowymi instalacjami, na przykład wodną, gazową, grzewczą lub konstrukcyjnymi elementami budynku, jeśli wymagają tego warunki obiektu. Nie wolno jednak wykorzystywać rur jako jedynego uziomu, ponieważ mogą zostać wymienione na odcinki z tworzywa albo przerwane.
Układ TT a TN-S i TN-C-S
Właściciel domu często nie wybiera układu sieci samodzielnie. Decydują o nim warunki przyłączenia i rozwiązanie stosowane przez operatora. Zmiana zasilania z TT na TN-C-S albo odwrotnie nie jest zwykłą przeróbką kilku przewodów w rozdzielnicy.
| Cecha | TT | TN-S lub TN-C-S |
|---|---|---|
| Uziemienie obudów urządzeń | Własny uziom odbiorcy | Przewód ochronny związany z punktem neutralnym sieci |
| Znaczenie RCD | Zwykle bardzo duże dla samoczynnego wyłączenia | RCD także jest potrzebny w wielu obwodach, ale prąd zwarciowy może mieć inną drogę |
| Połączenie N i PE | Nie wykonuje się go w instalacji odbiorczej | Może wystąpić tylko w określonym punkcie układu TN-C-S |
| Wrażliwość na stan uziomu | Bardzo duża | Istotna, ale ochrona zwarciowa opiera się przede wszystkim na pętli metalicznej |
TT bywa spotykany w starszych przyłączach, na terenach wiejskich, przy zasilaniu z niektórych sieci napowietrznych oraz w obiektach z własnym źródłem energii. Nie jest z definicji gorszy, ale wymaga większej dyscypliny wykonawczej. Moim zdaniem największe nieporozumienie polega na kopiowaniu rozwiązań z TN-C-S bez sprawdzenia, jaki układ rzeczywiście określił operator.
Jak sprawdzić poprawność instalacji
Sam test przyciskiem „T” na RCD nie jest pełnym pomiarem. Pokazuje jedynie, czy mechanizm urządzenia potrafi zareagować na wewnętrzny obwód testowy. Nie mówi natomiast, czy uziom ma właściwe parametry, czy przewód PE jest ciągły i czy wszystkie obwody zostały prawidłowo podłączone.
Po wykonaniu lub modernizacji instalacji elektryk powinien wykonać między innymi:
- pomiar rezystancji uziemienia,
- sprawdzenie ciągłości przewodów ochronnych i połączeń wyrównawczych,
- pomiar impedancji pętli zwarcia, jeśli jest wymagany dla danego obwodu,
- testy wyłączników różnicowoprądowych,
- pomiar rezystancji izolacji przewodów,
- sprawdzenie biegunowości i poprawności połączeń.
W typowych obwodach końcowych instalacji niskiego napięcia zasilanych napięciem 230 V czas samoczynnego wyłączenia w układzie TT może wynosić 0,2 s. Dokładne wymagania zależą od rodzaju obwodu, napięcia, zabezpieczenia i zastosowanej normy. Dlatego o poprawności nie rozstrzyga pojedynczy odczyt z miernika, lecz cały zestaw wyników zapisany w protokole.
Pomiar warto powtórzyć po większej przebudowie, po wykonaniu nowego uziomu oraz wtedy, gdy RCD zaczyna wyłączać się bez wyraźnej przyczyny. W gruncie o zmiennej wilgotności wynik uziemienia może się zmieniać, a połączenia wykonane na zewnątrz mogą korodować.
Błędy, które najczęściej osłabiają ochronę
Najgroźniejszym błędem jest połączenie N i PE w przypadkowym miejscu. Równie problematyczne bywa podłączenie przewodu ochronnego do rury wodnej, kaloryfera albo metalowej konstrukcji bez sprawdzenia, czy element ten rzeczywiście może pełnić funkcję ochronną.
Niepokój powinny wzbudzić także:
- brak pomiarów po modernizacji,
- jeden RCD 30 mA dla całego, rozbudowanego domu,
- łączenie przewodów neutralnych kilku sekcji RCD,
- brak ochrony przepięciowej przy instalacji fotowoltaicznej lub długim przyłączu napowietrznym,
- montaż RCD typu niedopasowanego do odbiorników elektronicznych, falowników lub ładowarki samochodowej,
- uznanie, że „różnicówka nie wybija”, więc instalacja jest bezpieczna.
Przy fotowoltaice, pompie ciepła, magazynie energii albo ładowarce samochodu dobór zabezpieczeń trzeba wykonać osobno. Urządzenia energoelektroniczne mogą powodować prądy upływu o określonym kształcie, dlatego wymagany typ RCD wynika z dokumentacji urządzenia i projektu, a nie z przyzwyczajenia instalatora.
Najrozsądniejsza decyzja przy modernizacji starego domu
Jeżeli nie wiadomo, czy budynek pracuje w układzie TT, nie zaczynałbym od wymiany samej rozdzielnicy. Najpierw trzeba sprawdzić warunki przyłączenia, układ przewodów, istniejący uziom i stan połączeń wyrównawczych. Dopiero na tej podstawie można dobrać RCD, zabezpieczenia, ograniczniki przepięć i sposób podziału obwodów.
Dobrze wykonana instalacja TT może bezpiecznie zasilać zwykły dom, ale nie wybacza improwizacji. Własny uziom, rozdzielone szyny N i PE, właściwie dobrane RCD oraz komplet pomiarów tworzą ochronę, na której można rozsądnie polegać. Przy jakiejkolwiek ingerencji w rozdzielnicę warto zlecić pracę elektrykowi z uprawnieniami i zachować protokół jako dokumentację budynku.
