Gdy pilot zaczyna działać tylko z bliska, lampa solarna świeci coraz słabiej albo centrala alarmowa zgłasza niski poziom zasilania, samo „działa albo nie działa” niewiele wyjaśnia. Pokażę, jak sprawdzić, czy bateria jest naładowana, korzystając z multimetru, prostego testera i objawów urządzenia. Uwzględnię też różnice między baterią alkaliczną, akumulatorem NiMH, ogniwem litowo-jonowym i akumulatorem 12 V stosowanym w domu, garażu lub instalacji awaryjnej.
Najpewniejszy wynik daje pomiar napięcia połączony z testem pod obciążeniem
- Multimetr ustaw na napięcie stałe DC, a przewody podłącz do gniazd COM i V.
- Dla zwykłej baterii alkalicznej AA lub AAA odczyt blisko 1,5 V oznacza dobry stan, ale nie gwarantuje pełnej wydajności.
- Akumulator samochodowy 12 V po odpoczynku powinien mieć około 12,6-12,8 V.
- Pomiar bez obciążenia pokazuje głównie napięcie, nie rzeczywistą pojemność ani kondycję ogniwa.
- Nie zwieraj zacisków baterii i nie ustawiaj multimetru na pomiar prądu przy sprawdzaniu napięcia.
Najpierw dobierz metodę do rodzaju baterii
Najprostszy sposób zależy od tego, co właściwie nazywamy baterią. Jednorazowa bateria alkaliczna nie jest przeznaczona do ładowania, natomiast akumulator można ponownie zasilać energią. W domu spotykam najczęściej ogniwa AA i AAA, akumulatory NiMH do latarek, pakiety litowo-jonowe w elektronarzędziach oraz akumulatory 12 V używane w automatyce bram, UPS-ach, alarmach i instalacjach awaryjnych.
Do szybkiej kontroli wystarczy tester baterii albo multimetr. Gdy zależy mi na wiarygodnej diagnozie, wybieram **multimetr i pomiar pod obciążeniem**, ponieważ sama wartość napięcia potrafi dawać zbyt optymistyczny obraz zużytego ogniwa.
| Rodzaj źródła zasilania | Napięcie nominalne | Najpraktyczniejsza metoda |
|---|---|---|
| Bateria alkaliczna AA, AAA | 1,5 V | Multimetr lub tester baterii |
| Akumulator NiMH AA, AAA | 1,2 V | Pomiar napięcia po ładowaniu i test w urządzeniu |
| Ogniwo Li-ion | 3,6-3,7 V | Pomiar zgodny z dokumentacją pakietu |
| Akumulator ołowiowy 12 V | 12 V | Napięcie spoczynkowe i test obciążeniowy |
Nie porównuję bezpośrednio wyników różnych technologii. **1,2 V dla NiMH nie oznacza rozładowania**, podobnie jak 3,7 V dla ogniwa litowo-jonowego nie oznacza pełnego naładowania. Liczy się typ ogniwa, liczba cel w pakiecie oraz zalecenia producenta.
Jak zmierzyć baterię multimetrem krok po kroku
To metoda, którą stosuję najczęściej, bo jest szybka, tania i pozwala od razu wykryć baterię całkowicie rozładowaną. Potrzebny będzie multimetr cyfrowy, a w przypadku pojedynczych baterii wystarczy podstawowy model za około **30-80 zł**.
Przygotowanie miernika
- Włóż czarny przewód do gniazda COM, a czerwony do gniazda oznaczonego symbolem V.
- Ustaw pomiar napięcia stałego, czyli DCV albo V⎓.
- Wybierz zakres wyższy od spodziewanego napięcia, na przykład 20 V dla akumulatora 12 V.
- Przyłóż czerwoną sondę do bieguna dodatniego, a czarną do ujemnego.
Jeśli na wyświetlaczu pojawi się znak minus, sondy są zamienione miejscami. Nie jest to niebezpieczne przy zwykłym pomiarze napięcia, ale wynik będzie odwrócony. Najważniejsza zasada brzmi **nie wkładaj czerwonego przewodu do gniazda A**, jeśli mierzysz napięcie.
Pomiar pojedynczej baterii
Baterię wyjmuję z urządzenia i mierzę bezpośrednio na jej stykach. Dla nowej baterii alkalicznej odczyt często przekracza 1,5 V, a wartość około **1,3-1,5 V** zwykle pozwala normalnie zasilać proste urządzenia. Wynik poniżej 1,1-1,2 V oznacza, że bateria jest mocno wyczerpana albo nie nadaje się już do wymagającego zastosowania.
W przypadku akumulatora NiMH napięcie nominalne wynosi 1,2 V. Tuż po ładowaniu może pojawić się około **1,4-1,45 V**, ale po kilku godzinach wartość spada. Dlatego nie oceniam takiego akumulatora wyłącznie na podstawie jednego pomiaru wykonanym bezpośrednio po wyjęciu z ładowarki.

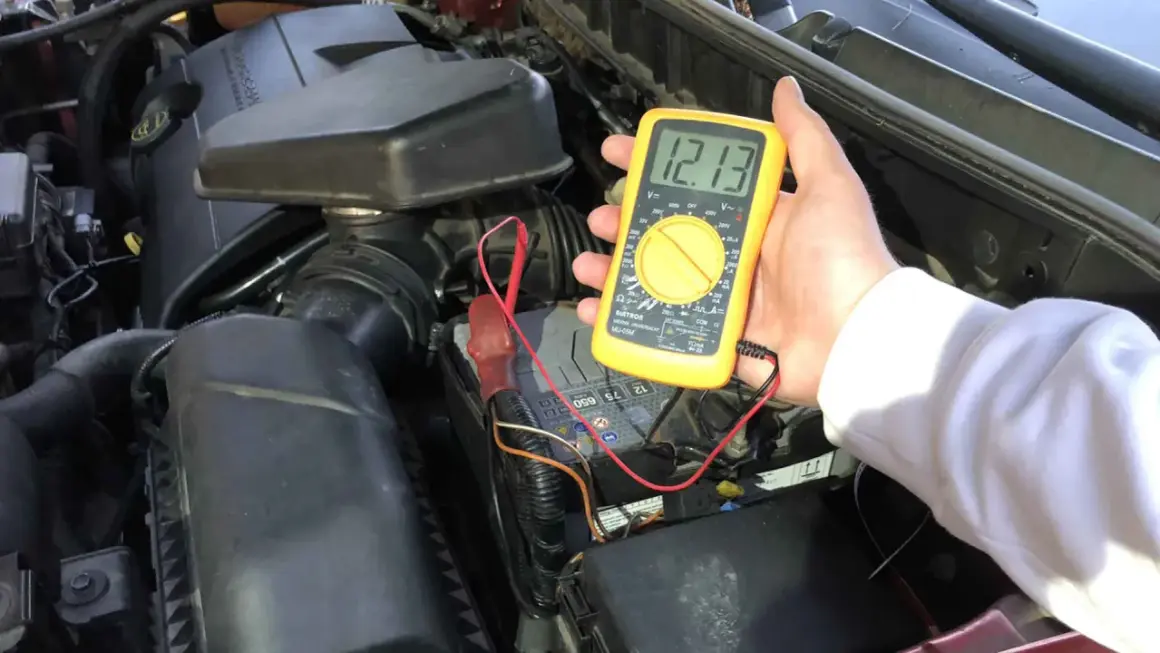

Pomiar akumulatora 12 V
Akumulator kwasowo-ołowiowy powinien odpocząć przed pomiarem. W samochodzie najlepiej odczekać co najmniej **2 godziny**, a w domowym UPS-ie lub centrali alarmowej odłączyć ładowarkę i obciążenie zgodnie z instrukcją urządzenia.
| Napięcie spoczynkowe akumulatora 12 V | Orientacyjna ocena |
|---|---|
| 12,6-12,8 V | Wysoki poziom naładowania |
| 12,4-12,5 V | Częściowe naładowanie |
| 12,2 V | Około połowy pojemności |
| 12,0 V lub mniej | Mocne rozładowanie |
| Poniżej 11,8 V | Stan wymagający ładowania i dalszej diagnostyki |
Podane wartości są orientacyjne i dotyczą pomiaru po ustabilizowaniu napięcia. Temperatura, wiek akumulatora i rodzaj konstrukcji, na przykład AGM lub żelowa, mogą zmienić wynik. **12,6 V nie jest dowodem pełnej sprawności**, lecz informacją, że napięcie spoczynkowe wygląda prawidłowo.
Jak odczytać wynik i nie pomylić napięcia z pojemnością
Napięcie mówi, ile potencjału elektrycznego ma źródło zasilania w danym momencie. Pojemność określa natomiast, jak długo bateria będzie w stanie dostarczać energię. Zużyte ogniwo może pokazać poprawne napięcie bez obciążenia, a po podłączeniu urządzenia szybko spaść do wartości, przy której sprzęt się wyłączy.
Dlatego w przypadku latarki, napędu bramy, elektrozaczepu lub pompy ważniejsza od samego odczytu może być **reakcja napięcia po włączeniu odbiornika**. Jeśli bateria ma 1,45 V w spoczynku, ale po uruchomieniu silnika spada do 0,9 V, prawdopodobnie jest zużyta albo ma zbyt małą wydajność prądową.
Test pod obciążeniem
Najbezpieczniej wykonać go testerem przeznaczonym do danego typu akumulatora. Urządzenie obciąża baterię znanym prądem i obserwuje spadek napięcia. W warunkach domowych można też sprawdzić zachowanie baterii w urządzeniu, ale nie zastępuje to profesjonalnego testu.
W akumulatorze samochodowym szczególnie istotny jest moment rozruchu. Jeżeli napięcie podczas uruchamiania silnika spada poniżej około **9,6 V**, akumulator może być rozładowany lub zużyty. Taki wynik trzeba interpretować razem z temperaturą, stanem przewodów i układem ładowania.
Przeczytaj również: Kabel elektryczny w ziemi - jak zakopać go bezpiecznie?
Pomiar po ładowaniu
Tuż po ładowaniu napięcie może być sztucznie podwyższone. To tak zwany ładunek powierzchniowy, czyli chwilowy nadmiar napięcia na powierzchni elektrod. Z tego powodu odczekuję **kilka godzin**, a przy ważniejszej diagnozie sprawdzam akumulator następnego dnia.
Jeżeli po odpoczynku napięcie wyraźnie spada, samo ładowanie nie rozwiązuje problemu. Przyczyną może być zużycie ogniw, zwarcie wewnętrzne albo odbiornik, który pobiera prąd nawet wtedy, gdy urządzenie wydaje się wyłączone.
Co zrobić, gdy nie masz multimetru
Tester baterii jest prostszym narzędziem niż multimetr i zwykle kosztuje około **15-50 zł**. Pokazuje orientacyjny poziom naładowania, ponieważ podczas pomiaru przykłada do baterii niewielkie obciążenie. To lepsze rozwiązanie niż ocenianie baterii wyłącznie po tym, czy pilot jeszcze działa.
Bez żadnego przyrządu można przełożyć baterię do sprawnego urządzenia o podobnym poborze energii. Taki test daje jednak tylko odpowiedź, czy bateria radzi sobie z konkretnym odbiornikiem. **Nie potwierdza pełnego naładowania** i może być mylący przy urządzeniach o niskim poborze prądu.
Popularny test upuszczania baterii alkalicznej z niewielkiej wysokości bywa pomocny jako ciekawostka, ale nie traktuję go jako wiarygodnego pomiaru. Wynik zależy od typu baterii, podłoża i kąta upadku. W instalacjach domowych, gdzie bateria zasila alarm lub automatykę, lepiej użyć testera albo multimetru.
Najczęstsze błędy przy sprawdzaniu baterii
Najpoważniejszy błąd polega na zwarciu biegunów sondami lub przewodami. Bateria może się nagrzać, uszkodzić, a w przypadku ogniw litowo-jonowych stworzyć realne zagrożenie pożarowe. Pomiar wykonuję krótko, bez dociskania sond do siebie i bez rozbierania obudowy pakietu.
- Nie mierz prądu zamiast napięcia. Tryb A lub mA może spowodować zwarcie.
- Nie ładuj baterii jednorazowej, jeśli producent wyraźnie nie przeznaczył jej do ładowania.
- Nie mieszaj w jednym urządzeniu nowych i starych baterii ani ogniw różnych typów.
- Nie oceniaj akumulatora 12 V na podstawie pomiaru wykonanego podczas ładowania.
- Nie rozbieraj pakietów Li-ion z elektronarzędzi, rowerów ani magazynów energii.
- Jeśli bateria jest spuchnięta, pęknięta, skorodowana lub mocno się nagrzewa, odłącz ją i oddaj do właściwego punktu zbiórki.
W domowej instalacji alarmowej lub awaryjnym zasilaniu zwracam uwagę także na styki i przewody. Zaśniedziałe połączenie może powodować spadek napięcia, przez co użytkownik uzna sprawną baterię za rozładowaną. Czasem wystarczy oczyszczenie styków i dokręcenie zacisków, ale przy instalacjach 230 V takie prace zostawiam elektrykowi.
Jak wybrać właściwą metodę do konkretnego zastosowania
Do pilota, zegara lub czujnika wystarczy szybki pomiar pojedynczego ogniwa. Przy napędzie bramy, UPS-ie, systemie alarmowym albo oświetleniu awaryjnym potrzebuję już informacji, jak źródło zasilania zachowuje się pod obciążeniem i jak szybko traci napięcie.
| Zastosowanie | Co sprawdzić | Kiedy uznać wynik za niewystarczający |
|---|---|---|
| Latarka lub pilot | Napięcie pojedynczej baterii | Urządzenie działa słabo mimo poprawnego odczytu |
| Elektronarzędzie | Wskaźnik ładowarki i stan pakietu | Pakiet szybko traci moc lub mocno się nagrzewa |
| Automatyka bramy | Napięcie spoczynkowe i pod obciążeniem | Silnik zwalnia, a napięcie gwałtownie spada |
| UPS lub alarm | Napięcie po odpoczynku i test systemowy | System zgłasza awarię mimo ładowania |
| Akumulator samochodowy | Napięcie spoczynkowe i rozruch | Rozrusznik obraca się wolno lub napięcie spada poniżej 9,6 V |
Jeśli wynik jest graniczny, nie wymieniam baterii w ciemno. Powtarzam pomiar po odpoczynku, sprawdzam styki i wykonuję test z podłączonym odbiornikiem. **Dwa zgodne pomiary są znacznie bardziej miarodajne** niż pojedynczy odczyt wykonany przypadkowo.
Prosty schemat diagnozy na przyszłość
Zacznij od ustalenia typu baterii i jej napięcia nominalnego. Potem wykonaj pomiar multimetrem ustawionym na DC, odczekaj po ładowaniu i sprawdź, czy napięcie nie spada gwałtownie po uruchomieniu urządzenia.
W przypadku zwykłych baterii alkalicznych niski wynik zwykle oznacza wymianę. Przy akumulatorach 12 V lub pakietach litowo-jonowych nie zakładaj tego od razu, ponieważ problem może dotyczyć ładowarki, przewodów, elektroniki zabezpieczającej albo samego odbiornika. Taka krótka diagnostyka często oszczędza niepotrzebnego zakupu i pozwala szybciej znaleźć prawdziwą przyczynę awarii.
