Przy remoncie domu najwięcej problemów zaczyna się wtedy, gdy nie wiadomo, który przewód zasila dane gniazdo, światło albo urządzenie. Dobry schemat instalacji elektrycznej pomaga zaplanować obwody, dobrać zabezpieczenia i później bezpiecznie diagnozować usterki. Pokażę, jak czytać taki rysunek, jak rozdzielić obwody w domu oraz na co uważać przy przewodach, rozdzielnicy i ochronie przeciwporażeniowej.
Dobry plan instalacji zaczyna się od podziału na niezależne obwody
- Rozdzielnica dzieli zasilanie na obwody oświetlenia, gniazd i urządzeń o dużej mocy.
- Przewód L doprowadza napięcie, N zamyka obwód, a PE chroni przed porażeniem.
- Typowe obwody gniazd wykonuje się przewodem 3 × 2,5 mm², a oświetleniowe najczęściej 3 × 1,5 mm², ale dobór wymaga obliczeń.
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem, a różnicowoprądowy ogranicza ryzyko porażenia.
- Urządzenia takie jak płyta indukcyjna, piekarnik czy pompa ciepła powinny mieć wydzielone obwody.
- Przed tynkowaniem trzeba wykonać zdjęcia tras przewodów i zachować aktualną dokumentację.
Jak czytać domowy schemat elektryczny
Najprostszy schemat pokazuje drogę energii od przyłącza do konkretnych odbiorników. Czytam go zawsze od lewej do prawej albo od góry do dołu: najpierw zasilanie, później licznik i rozdzielnica, a na końcu poszczególne obwody. Taki układ pozwala szybko sprawdzić, które zabezpieczenie odpowiada za dane pomieszczenie lub urządzenie.
Trzy rodzaje dokumentacji
Schemat jednokreskowy upraszcza instalację do jednej linii i pokazuje główne aparaty oraz obwody. Jest bardzo wygodny przy przeglądzie rozdzielnicy, ale nie przedstawia dokładnego przebiegu każdego przewodu.

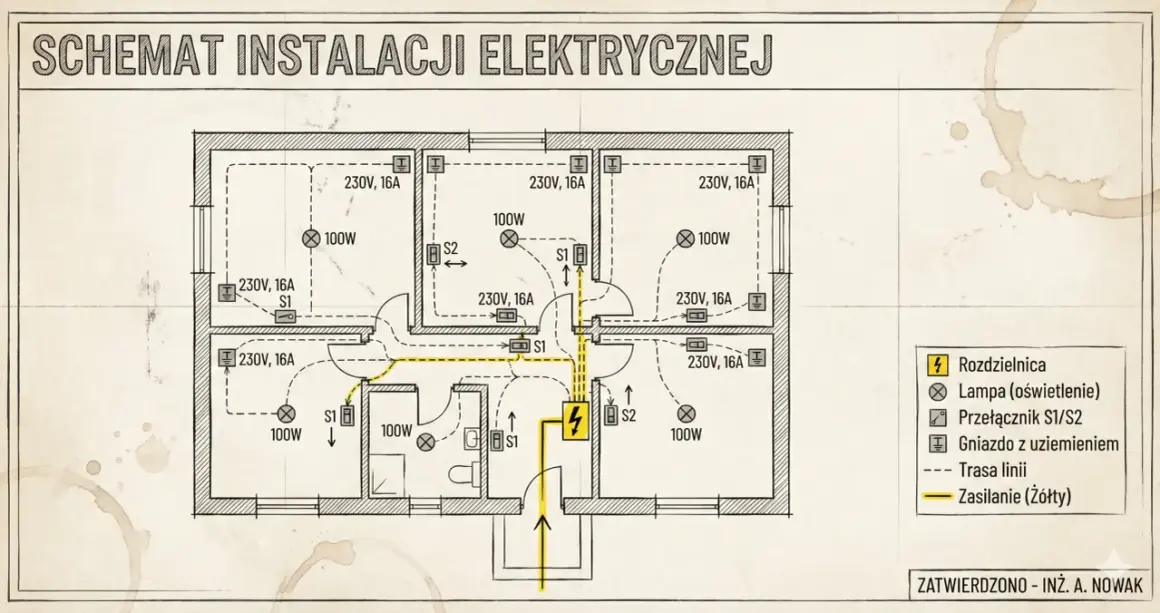

Rzut instalacji nanosi gniazda, łączniki, punkty świetlne i trasy przewodów na plan pomieszczeń. Z kolei schemat rozwinięty pokazuje sposób połączenia konkretnych elementów, na przykład dwóch łączników schodowych sterujących jedną lampą. Te dokumenty uzupełniają się, dlatego sam rzut ścian zwykle nie wystarcza.
Podstawowe oznaczenia przewodów
| Oznaczenie | Znaczenie | Rola w instalacji |
|---|---|---|
| L | przewód fazowy | doprowadza napięcie do odbiornika |
| N | przewód neutralny | zamyka obwód roboczy |
| PE | przewód ochronny | odprowadza prąd uszkodzeniowy i chroni użytkownika |
| L1, L2, L3 | przewody fazowe w instalacji trójfazowej | zasilają odbiorniki wymagające układu 400 V lub rozkładają obciążenie |
W nowej instalacji przewód ochronny ma kolor żółto-zielony, neutralny niebieski, a fazowy najczęściej brązowy, czarny lub szary. Kolor jest ważną wskazówką, ale nie zastępuje pomiaru. W starym budynku oznaczenia mogą być niezgodne z obecnymi zasadami, a przewód zaizolowany na niebiesko nie zawsze pełni dziś funkcję neutralnego.
Jak powinien wyglądać podział obwodów w domu
Najczęstszy błąd polega na prowadzeniu jednego obwodu do wszystkich gniazd w całym domu. Na papierze wygląda to oszczędnie, lecz w praktyce awaria jednego urządzenia może wyłączyć pół budynku. Ja wolę podzielić instalację tak, aby usterka w kuchni nie pozbawiała światła w łazience i gniazd w sypialni.
| Obwód | Typowe zastosowanie | Przykładowy przewód | Orientacyjne zabezpieczenie |
|---|---|---|---|
| Oświetlenie | lampy i łączniki | 3 × 1,5 mm² | często B10 |
| Gniazda pokojowe | salon, sypialnie, korytarz | 3 × 2,5 mm² | często B16 |
| Gniazda kuchenne | blat roboczy i drobne AGD | 3 × 2,5 mm² | często B16 |
| Pralka lub zmywarka | pojedyncze urządzenie dużej mocy | 3 × 2,5 mm² | dobierane do obciążenia |
| Płyta indukcyjna | urządzenie 230 V lub 400 V | według instrukcji producenta | według projektu i mocy |
Podane wartości są typowym punktem wyjścia, a nie gotową receptą. Przekrój przewodu i wyłącznik dobiera się także do długości trasy, sposobu ułożenia, obciążenia oraz spadku napięcia. Ten sam przewód może mieć inne dopuszczalne obciążenie w ścianie, rurze instalacyjnej i warstwie ocieplenia.
W kuchni zwykle opłaca się wydzielić osobne obwody dla piekarnika, zmywarki, lodówki, okapu i płyty grzewczej. Nie chodzi wyłącznie o wygodę. Dzięki takiemu rozwiązaniu łatwiej odłączyć jedno urządzenie, a obciążenie nie kumuluje się na jednym zabezpieczeniu.

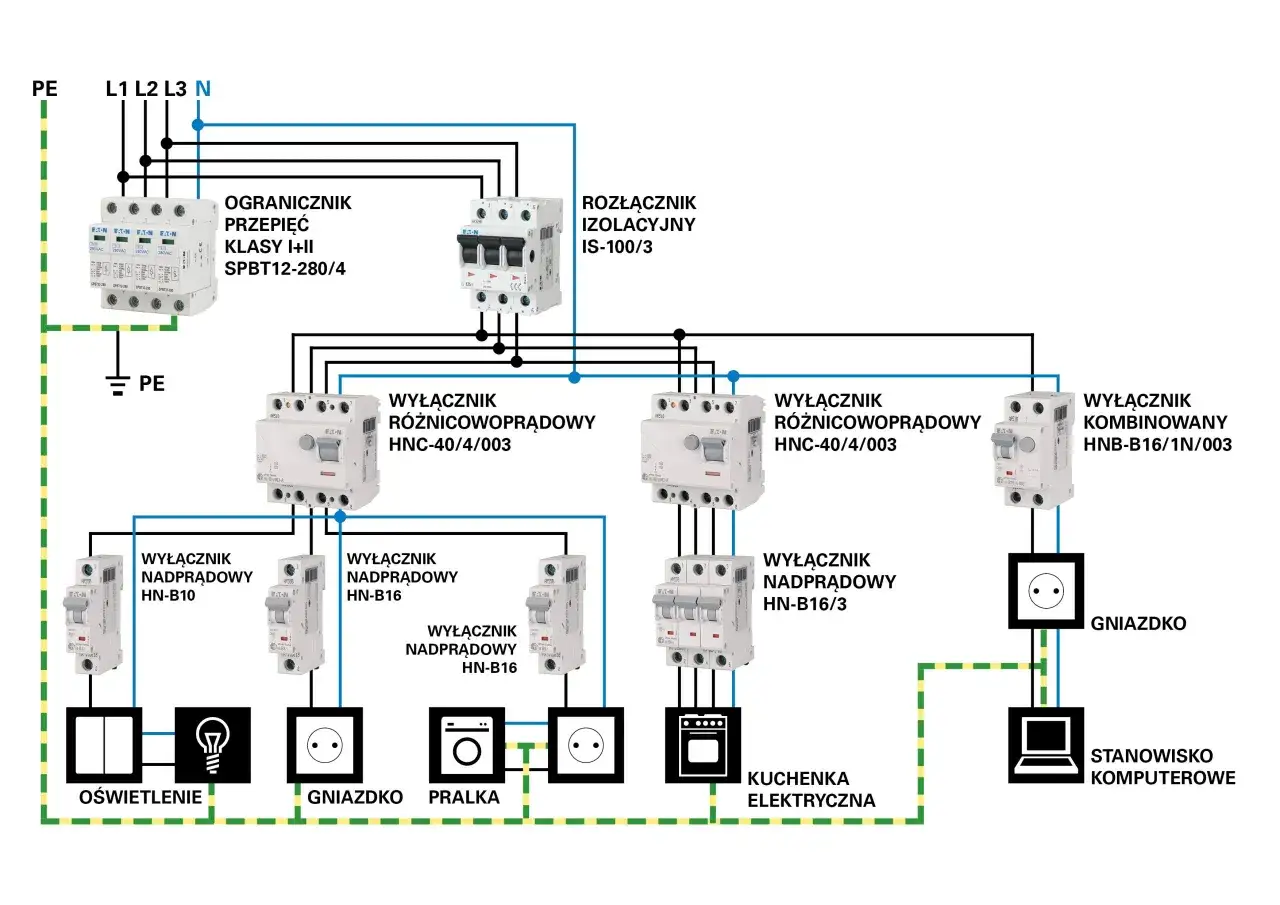

Od przyłącza do gniazda czyli przykładowy przebieg instalacji
Uproszczony układ można zapisać w następujący sposób:
Przyłącze → licznik → rozłącznik główny → ogranicznik przepięć → wyłącznik różnicowoprądowy → wyłączniki nadprądowe → obwody odbiorcze.
W praktycznej rozdzielnicy występują też szyny rozdzielcze dla przewodów N i PE, a w większym domu kilka aparatów różnicowoprądowych. Taki podział ogranicza zakres wyłączenia podczas awarii. Jeśli jeden RCD obsługuje całą instalację, pojedynczy upływ w wilgotnym urządzeniu może odciąć zasilanie w wielu pomieszczeniach.
Co robią zabezpieczenia
- Rozłącznik główny pozwala odłączyć zasilanie całego budynku podczas prac lub awarii.
- Wyłącznik nadprądowy reaguje na przeciążenie i zwarcie. Oznaczenie B16 oznacza charakterystykę B oraz prąd znamionowy 16 A.
- Wyłącznik różnicowoprądowy wykrywa różnicę prądu między przewodami i w instalacjach domowych często ma czułość 30 mA.
- Ogranicznik przepięć zmniejsza skutki przepięć, na przykład po wyładowaniu atmosferycznym lub zakłóceniu w sieci.
Instalacja jednofazowa i trójfazowa
W małym mieszkaniu często wystarcza zasilanie jednofazowe 230 V. W domu z płytą indukcyjną, warsztatem, pompą ciepła albo ładowarką samochodową potrzebne może być zasilanie trójfazowe 400 V. Trzy fazy pozwalają rozłożyć obciążenie, ale wymagają prawidłowego bilansu mocy i równomiernego podziału obwodów.Nie każdy odbiornik opisany jako „trójfazowy” wykorzystuje fazy w taki sam sposób. Dlatego przewód do płyty, kotła czy silnika dobiera się na podstawie tabliczki znamionowej i instrukcji producenta, a nie wyłącznie na podstawie nazwy urządzenia.
Najważniejsze zasady prowadzenia przewodów i ochrony
Przewody w ścianach prowadzi się zwykle pionowo i poziomo względem gniazd oraz łączników. Dzięki temu po latach łatwiej przewidzieć ich przebieg. Najgorszym rozwiązaniem jest przypadkowe prowadzenie kabla po skosie, bo późniejsze wiercenie w ścianie staje się loterią.
Każdy obwód gniazd w nowej instalacji powinien mieć przewód ochronny PE. Wyłącznik różnicowoprądowy nie zastępuje uziemienia i nie naprawi błędnie wykonanej instalacji dwuprzewodowej. Szczególnej ostrożności wymagają stare budynki z układem, w którym funkcje przewodu neutralnego i ochronnego były połączone.
Przeczytaj również: Za duży otwór pod puszkę? Jak naprawić regips
Uwaga na połączenie N i PE
Za wyłącznikiem różnicowoprądowym nie wolno samowolnie łączyć przewodu neutralnego z ochronnym. Takie połączenie może powodować przypadkowe zadziałania RCD, a w określonych warunkach stworzyć zagrożenie porażeniowe. Modernizację starej instalacji trzeba poprzedzić identyfikacją układu sieci i pomiarami.
W łazience dochodzą wymagania dotyczące stref ochronnych, położenia gniazd i urządzeń oraz ochrony przed wilgocią. Z kolei na zewnątrz potrzebne są osprzęt o odpowiednim stopniu ochrony IP, właściwe przewody i zabezpieczenie dostosowane do warunków atmosferycznych. Gniazdo przeznaczone do garażu lub ogrodu nie powinno być traktowane tak samo jak gniazdo w salonie.
Błędy, które później kosztują najwięcej
Najdroższe pomyłki nie zawsze wynikają z ceny materiałów. Często problemem jest brak miejsca w rozdzielnicy, nieuwzględnienie klimatyzacji albo poprowadzenie zbyt małej liczby przewodów do punktów, które później mają obsługiwać automatykę. Zostawienie kilku wolnych modułów i przewidzenie rezerwy jest zwykle tańsze niż przebudowa gotowej instalacji.
- Łączenie zbyt wielu urządzeń na jednym obwodzie gniazdowym.
- Dobieranie wyłącznika do urządzenia zamiast do przekroju i warunków pracy przewodu.
- Brak osobnych obwodów dla odbiorników o dużej mocy.
- Przekonanie, że kolor izolacji zawsze potwierdza funkcję żyły.
- Brak opisów w rozdzielnicy i nieaktualny plan po zmianach.
- Zakrycie przewodów tynkiem bez wykonania zdjęć i pomiarów.
Samodzielnie można przygotować listę urządzeń, rozrysować gniazda i opisać oczekiwany podział obwodów. Dobór zabezpieczeń, wykonanie połączeń i pomiary odbiorcze powinny zostać powierzone elektrykowi z odpowiednimi kwalifikacjami. Schemat ma pomagać w pracy, ale nie zastępuje projektu ani sprawdzenia gotowej instalacji.
Dokumentacja, która przyda się także za kilka lat
Po zakończeniu prac warto zachować schemat rozdzielnicy, rzut z trasami przewodów, listę obwodów i protokoły pomiarów. Przy każdym wyłączniku dobrze umieścić krótki opis, na przykład „kuchnia gniazda blat” albo „łazienka pralka”, zamiast samego numeru.
- sfotografuj ściany przed tynkowaniem, najlepiej z widocznym punktem odniesienia,
- zapisz przebieg przewodów i wysokości gniazd,
- oznacz obwody zgodnie z opisami w rozdzielnicy,
- zachowaj instrukcje urządzeń i wyniki pomiarów,
- zostaw miejsce na przyszłe zabezpieczenia oraz dodatkowe obwody.
Dobrze przygotowany schemat nie musi być efektownym rysunkiem technicznym. Ma być czytelny, aktualny i zgodny z tym, co naprawdę znajduje się w ścianach. Taka dokumentacja oszczędza czas przy remoncie, ułatwia znalezienie usterki i daje elektrykowi konkretny punkt wyjścia do bezpiecznej modernizacji.
