Rzut domu pełen kółek, kresek i skrótów może wyglądać jak szyfr, ale większość oznaczeń ma bardzo praktyczne znaczenie. Wyjaśniam, jak czytać oznaczenia elektryczne na projekcie, rozpoznawać gniazda, punkty oświetleniowe, łączniki, obwody i zabezpieczenia oraz na co zwrócić uwagę przed rozpoczęciem prac.
Najważniejsze informacje o czytaniu projektu instalacji
- Legenda projektu ma pierwszeństwo przed przyzwyczajeniem do konkretnego symbolu.
- Gniazdo, łącznik i oprawa są oznaczane osobnymi znakami, ale ich wygląd może zależeć od biura projektowego.
- L, N i PE oznaczają odpowiednio przewód fazowy, neutralny i ochronny.
- Każdy obwód powinien mieć opis, zabezpieczenie oraz informację o przeznaczeniu.
- Zmiany na etapie projektu są zwykle prostsze i tańsze niż późniejsze kucie ścian.
Jak czytać plan instalacji elektrycznej w domu
Projekt instalacji domowej najczęściej składa się z rzutu pomieszczeń, schematu rozdzielnicy oraz opisu technicznego. Rzut pokazuje gdzie znajduje się konkretny punkt, a schemat jednokreskowy wyjaśnia, jak obwody są zasilane i zabezpieczone.

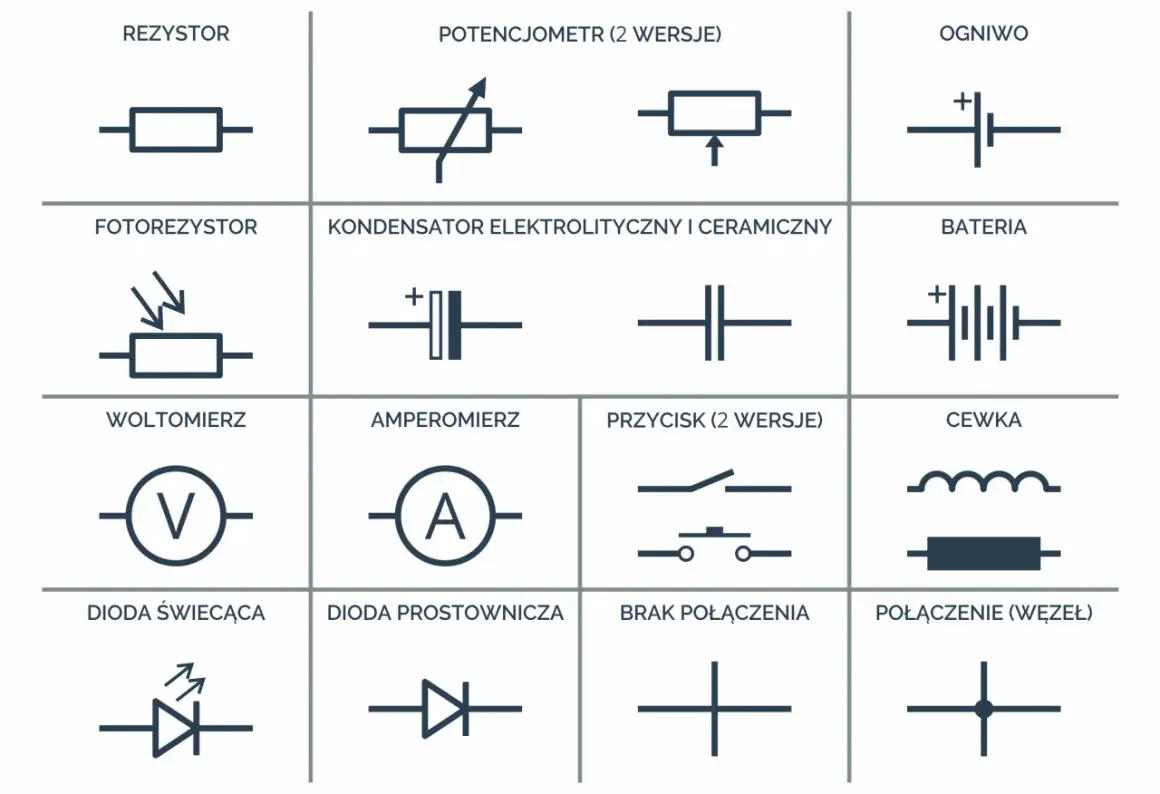

Najpierw odszukuję legendę. To właśnie ona mówi, czy kółko z kreską oznacza pojedyncze gniazdo, punkt oświetleniowy czy inny element. Symbole stosowane w dokumentacji powinny nawiązywać do zasad opisanych w normach, między innymi w rodzinie PN-EN 60617, ale w praktyce projektanci mogą stosować własne warianty graficzne.
Dlatego sam wygląd znaku nie wystarcza. Liczy się także jego opis, numer obwodu i połączenie linią z pozostałymi elementami. Ten sam symbol użyty bez legendy może zostać różnie zinterpretowany przez inwestora, wykonawcę i osobę później modernizującą instalację.
Rzut a schemat jednokreskowy
Na rzucie widzimy rozmieszczenie gniazd, łączników, lamp, wypustów oraz punktów teletechnicznych. Schemat jednokreskowy pokazuje instalację w uproszczeniu, często za pomocą jednej linii symbolizującej cały obwód.
Przykładowo na rzucie kuchni może znajdować się kilka gniazd opisanych jako G1, natomiast w schemacie rozdzielnicy ten sam obwód będzie występował jako „gniazda kuchnia” z określonym przewodem i wyłącznikiem nadprądowym. Oba rysunki trzeba czytać razem.
Najczęściej spotykane symbole na rzucie domu
W instalacjach domowych powtarza się kilka grup oznaczeń. Nie trzeba znać całego katalogu symboli elektrycznych, żeby zrozumieć projekt własnego domu. Najważniejsze jest rozpoznanie elementów, które wpływają na codzienne użytkowanie pomieszczeń.
| Element | Jak może wyglądać na projekcie | Co oznacza w praktyce |
|---|---|---|
| Gniazdo pojedyncze | Okrąg lub półokrąg z dodatkowym znakiem | Pojedynczy punkt zasilania urządzenia |
| Gniazdo podwójne | Symbol gniazda z podwójnym oznaczeniem | Dwa punkty w jednej ramce lub obudowie |
| Gniazdo ze stykiem ochronnym | Symbol gniazda z oznaczeniem PE lub styku ochronnego | Gniazdo z uziemieniem, wymagane przy wielu urządzeniach klasy I |
| Punkt oświetleniowy | Okrąg, krzyż lub symbol oprawy | Miejsce wyprowadzenia przewodu do lampy |
| Łącznik jednobiegunowy | Mały prostokąt lub znak łącznika | Włączanie jednej grupy oświetlenia z jednego miejsca |
| Łącznik schodowy | Symbol łącznika z dodatkowym oznaczeniem | Sterowanie tą samą lampą z dwóch miejsc |
| Wentylator | Symbol wentylatora lub skrót WENT | Punkt zasilania wentylacji, często w łazience lub toalecie |
| Gniazdo RTV, LAN lub SAT | Osobny symbol z opisem literowym | Punkt dla telewizji, internetu albo anteny satelitarnej |
W dokumentacji mogą pojawić się również skróty takie jak AW dla oświetlenia awaryjnego, LAN dla sieci komputerowej, TV dla gniazda antenowego czy INT dla instalacji inteligentnego domu. Sam skrót nie mówi jeszcze wszystkiego, dlatego sprawdzam, czy projekt zawiera osobny opis przewodów i urządzeń.
Oznaczenia punktów oświetleniowych
Symbol lampy na suficie nie zawsze oznacza gotową oprawę. Często wskazuje jedynie wypust oświetleniowy, czyli miejsce doprowadzenia przewodu, do którego później zostanie podłączona lampa.
Jeżeli kilka opraw ma działać niezależnie, projekt powinien rozróżniać grupy, na przykład L1 i L2. Ma to znaczenie w salonie z podwójnym obwodem albo w kuchni, gdzie osobno steruje się światłem głównym i oświetleniem blatu.
Co oznaczają litery i skróty przy przewodach
Na projekcie elektrycznym pojawiają się nie tylko symbole graficzne, ale także oznaczenia literowe. Najczęściej spotkasz L, N oraz PE. Są to odpowiednio przewód fazowy, neutralny i ochronny.
| Oznaczenie | Znaczenie | Typowy kolor izolacji |
|---|---|---|
| L | Przewód fazowy | Czarny, brązowy lub szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Przewód łączący funkcję neutralną i ochronną w określonym układzie sieci | Oznaczenie zależne od sposobu prowadzenia i zakończenia przewodu |
Kolor pomaga w identyfikacji, ale nie zastępuje pomiaru. W starej instalacji można trafić na odstępstwa, przeróbki albo błędne podłączenia. Z tego powodu nie wolno podejmować prac pod napięciem wyłącznie na podstawie koloru żyły lub symbolu na planie.
Przewody, trasy i numery obwodów
Linia na rzucie może oznaczać trasę przewodu, połączenie funkcjonalne albo jedynie relację między elementami. O tym, co dokładnie przedstawia, decyduje legenda. Czasem przy linii pojawia się opis typu YDYp 3 × 1,5 mm² lub YDYp 3 × 2,5 mm².
Pierwszy zapis wskazuje między innymi liczbę żył i ich przekrój. W typowym domu przewody o przekroju 1,5 mm² często stosuje się w obwodach oświetleniowych, a 2,5 mm² w obwodach gniazd, jednak ostateczny dobór zależy od obciążenia, długości trasy, sposobu ułożenia i zabezpieczenia.
Numery takie jak B1, B2, G1 czy O1 pozwalają powiązać punkt na rzucie z konkretnym zabezpieczeniem w rozdzielnicy. Bez tego trudno szybko ustalić, który wyłącznik odłącza gniazda w garażu, a który oświetlenie na piętrze.
Jak odczytać rozdzielnicę i zabezpieczenia

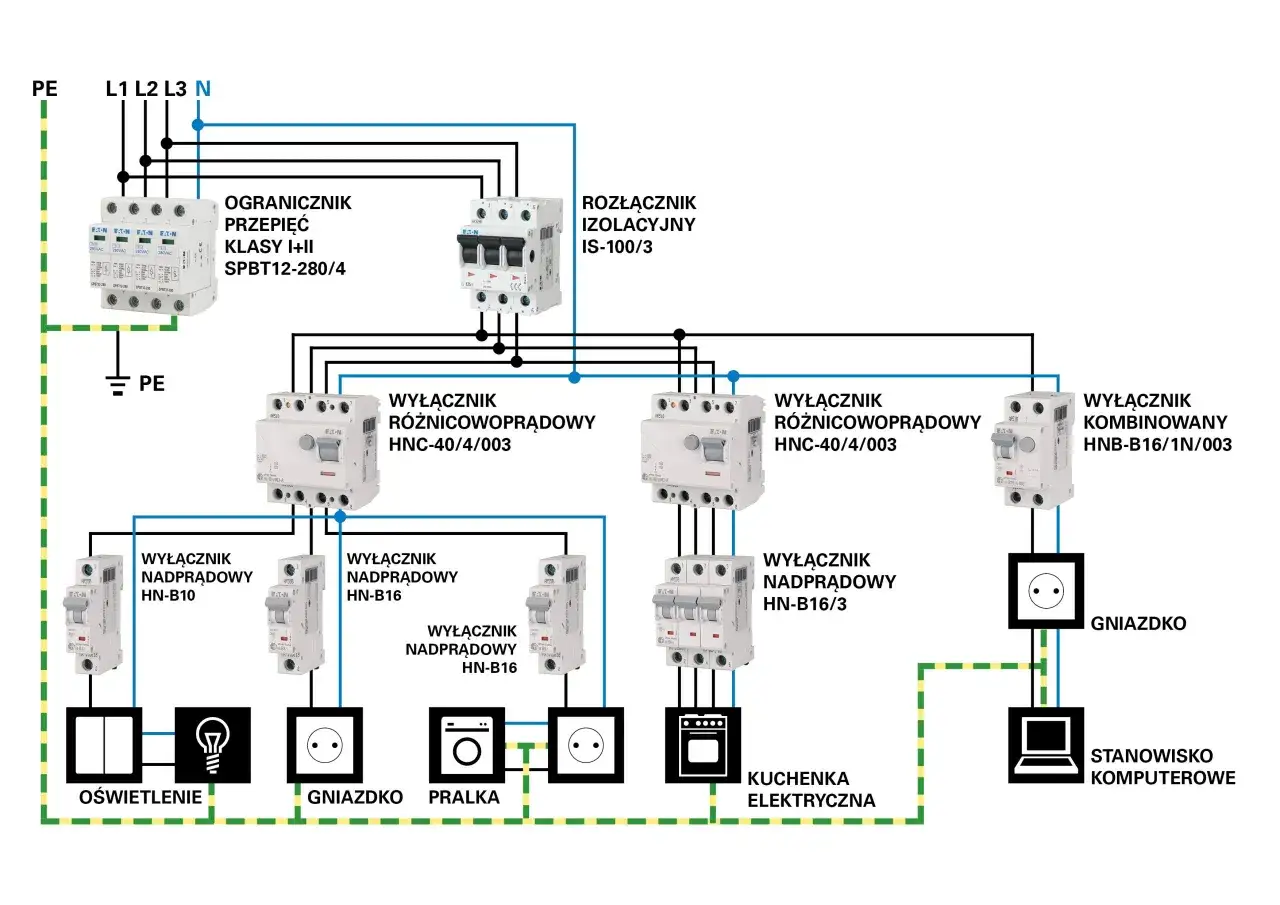

Rozdzielnica jest miejscem, w którym energia zostaje podzielona na poszczególne obwody. Na jej schemacie pojawiają się zwykle rozłącznik główny, wyłączniki nadprądowe, wyłączniki różnicowoprądowe oraz czasem ograniczniki przepięć.
- Wyłącznik nadprądowy chroni obwód przed przeciążeniem i zwarciem.
- Wyłącznik różnicowoprądowy reaguje na prąd upływowy i zwiększa ochronę przeciwporażeniową.
- Ogranicznik przepięć pomaga ograniczyć skutki przepięć w instalacji.
- Rozłącznik główny umożliwia odłączenie zasilania całego budynku lub jego części.
Przy każdym obwodzie powinien znaleźć się opis, na przykład „gniazda kuchnia”, „płyta indukcyjna”, „oświetlenie parter” albo „brama garażowa”. Sam symbol wyłącznika nie wystarczy. Dla wykonawcy i późniejszego użytkownika równie ważna jest czytelna tabela obwodów.
Urządzenia o dużej mocy, takie jak płyta grzewcza, piekarnik, pompa ciepła, podgrzewacz wody czy ładowarka samochodu, zwykle wymagają osobnego obwodu. Łączenie ich przypadkowo z gniazdami ogólnymi jest jednym z błędów, które mogą prowadzić do przeciążenia instalacji.
Co sprawdzić przed zaakceptowaniem projektu
Najwięcej problemów wychodzi nie przy samym czytaniu symboli, lecz przy porównaniu ich z planowanym wyposażeniem. Przed rozpoczęciem prac przechodzę przez każde pomieszczenie i sprawdzam, czy projekt uwzględnia rzeczy, które rzeczywiście będą używane.
- Sprawdź liczbę gniazd przy blatach, biurku, telewizorze i łóżku.
- Ustal, czy gniazda w łazience i na zewnątrz mają odpowiednią ochronę oraz właściwe miejsce montażu.
- Porównaj punkty oświetlenia z planowanym układem mebli i drzwi.
- Zweryfikuj osobne obwody dla urządzeń o większej mocy.
- Sprawdź, czy projekt przewiduje przewody do internetu, alarmu, monitoringu i automatyki.
- Poproś o opis rozdzielnicy oraz oznaczenie każdego obwodu.
W domu z systemem inteligentnym szczególnie ważne są przewody rezerwowe i dostęp do rozdzielnicy. Bez nich późniejsza rozbudowa może wymagać prowadzenia kabli po wierzchu albo kosztownego remontu. Sam montaż modułów smart nie rozwiąże problemu, jeśli wcześniej zabraknie miejsca, zasilania i przewodów sterujących.
Przeczytaj również: Jak podłączyć domofon dwużyłowy? Schemat i najczęstsze błędy
Błędy, które często widać dopiero po wykończeniu
Najczęściej pomijane punkty to gniazda przy lustrze, zasilanie rolet, przewód do wideodomofonu, internet w gabinecie oraz osobne zasilanie dla rekuperacji. Zdarza się też, że łącznik zostaje umieszczony za skrzydłem drzwi albo gniazdo trafia dokładnie za planowaną zabudowę.
Dobrym testem jest naniesienie na projekt mebli, sprzętów i kierunków otwierania drzwi. Jeśli symbol gniazda znajduje się w miejscu zajętym przez szafkę, nie oznacza to automatycznie błędu projektu, ale wymaga decyzji przed tynkowaniem.
Najczęstsze pomyłki przy interpretacji symboli
Nie każdy okrąg jest gniazdem, a każda linia nie oznacza przewodu prowadzonego dokładnie w ścianie. Rysunek techniczny jest uproszczeniem, dlatego trzeba brać pod uwagę skalę, opis i sposób przedstawienia instalacji.
- Mylenie punktu z oprawą - wypust sufitowy nie musi oznaczać konkretnego modelu lampy.
- Pomijanie legendy - podobne znaki mogą mieć inne znaczenie w różnych projektach.
- Brak powiązania z rozdzielnicą - sam symbol bez numeru obwodu utrudnia późniejszy serwis.
- Traktowanie kolorów jako dowodu - w istniejącej instalacji konieczne są pomiary.
- Brak rezerwy - kilka dodatkowych przewodów i modułów może ułatwić przyszłą rozbudowę.
Projekt powinien być czytelny także dla osoby, która nie uczestniczyła w jego tworzeniu. Jeżeli symbol jest niejasny, proszę projektanta o dopisanie krótkiego opisu zamiast zgadywać. Jedna poprawka na papierze jest zdecydowanie prostsza niż szukanie przewodu po wykończeniu ścian.
Legenda projektu to mały element, który oszczędza duży remont
Najważniejsza zasada jest prosta: czytaj symbol razem z legendą, numerem obwodu i opisem rozdzielnicy. Dzięki temu można ocenić nie tylko rozmieszczenie punktów, ale również sposób działania całej instalacji.
Jeżeli plan domu ma być bazą do wykonania instalacji, powinien uwzględniać codzienne użytkowanie, sprzęty o dużej mocy, internet, automatykę i możliwe zmiany w przyszłości. Dobrze opisany projekt nie musi być efektowny graficznie. Musi być jednoznaczny, spójny i zrozumiały dla elektryka, inwestora oraz osoby, która za kilka lat będzie wykonywać modernizację.
