Najważniejsze informacje o zabezpieczeniach domowej instalacji
- Bezpiecznik topikowy działa jednorazowo, ponieważ jego wkładka przepala się przy przeciążeniu lub zwarciu.
- Wyłącznik nadprądowy można ponownie załączyć, ale jego amperaż musi odpowiadać przewodom i obciążeniu obwodu.
- Charakterystyka B pasuje zwykle do typowych obwodów domowych, a C i D do odbiorników o większym prądzie rozruchowym.
- RCD, czyli różnicówka, wykrywa prąd upływowy i nie zastępuje zabezpieczenia nadprądowego.
- Nie wolno zwiększać amperażu bez sprawdzenia przekroju przewodów, impedancji pętli zwarcia i warunków ochrony.
Rodzaje bezpieczników w domu i ich zadania
W języku potocznym niemal każde zabezpieczenie w rozdzielnicy nazywa się bezpiecznikiem. Technicznie to uproszczenie. Bezpiecznik topikowy przerywa obwód przez stopienie elementu, natomiast wyłącznik nadprądowy rozłącza go mechanizmem i można go później załączyć ponownie.
Oba urządzenia chronią przede wszystkim przewody przed przeciążeniem i zwarciem. Przeciążenie pojawia się wtedy, gdy do jednego obwodu podłączymy zbyt wiele odbiorników, a zwarcie oznacza gwałtowny przepływ prądu wskutek połączenia punktów o różnym potencjale.
W domowej rozdzielnicy spotyka się również aparaty, które pełnią inne funkcje. Różnicówka chroni przed skutkami prądu upływowego, a ogranicznik przepięć pomaga zmniejszyć ryzyko uszkodzenia elektroniki po przepięciu. Nie są zamiennikami bezpiecznika nadprądowego, choć wszystkie należą do systemu ochrony instalacji.
Bezpieczniki topikowe w starszych instalacjach
Najczęściej spotykane wkładki topikowe to systemy Diazed i Neozed, rozpoznawalne po charakterystycznym gwincie lub cylindrycznej obudowie. W starszych domach nadal można znaleźć także popularne „korki”, czyli porcelanowe wkładki wkręcane do podstawy bezpiecznikowej.
Jak działają wkładki topikowe
W środku znajduje się cienki element wykonany z metalu o określonej temperaturze topnienia. Gdy prąd przekroczy dopuszczalną wartość, element nagrzewa się i przerywa obwód. Po zadziałaniu trzeba zastosować nową wkładkę o identycznych parametrach.
Dużą zaletą tego rozwiązania jest prosta konstrukcja i wysoka odporność na niektóre prądy zwarciowe. Wadą pozostaje brak możliwości szybkiego przywrócenia zasilania oraz ryzyko zastosowania niewłaściwej wkładki. Wymiana bezpiecznika 10 A na 16 A może pozornie rozwiązać problem częstego wyłączania, ale jednocześnie dopuścić do nadmiernego nagrzewania przewodów.
Przeczytaj również: Jak podłączyć różnicówkę? Schemat L, N i PE oraz błędy
Oznaczenia gG i aM
Wkładki o charakterystyce gG służą do ogólnej ochrony przewodów i obwodów przed przeciążeniem oraz zwarciem. Wkładki aM stosuje się głównie do ochrony zwarciowej silników, ponieważ pozwalają na występowanie krótkotrwałych prądów rozruchowych, ale nie zapewniają pełnej ochrony przeciążeniowej bez dodatkowego aparatu.
W typowym mieszkaniu nie dobiera się takich wkładek „na oko”. Trzeba uwzględnić napięcie, prąd znamionowy, zdolność wyłączania oraz koordynację z innymi zabezpieczeniami. Przy modernizacji starej instalacji rozsądniej zlecić ocenę elektrykowi niż wymieniać same porcelanowe elementy.
Wyłączniki nadprądowe B, C i D

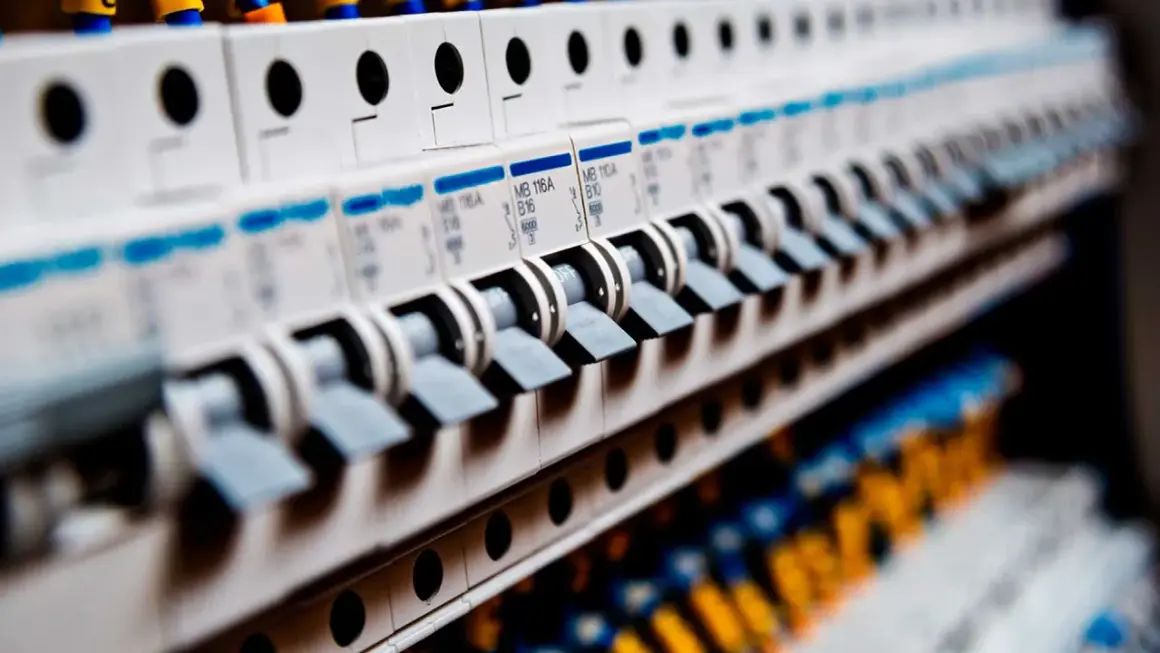

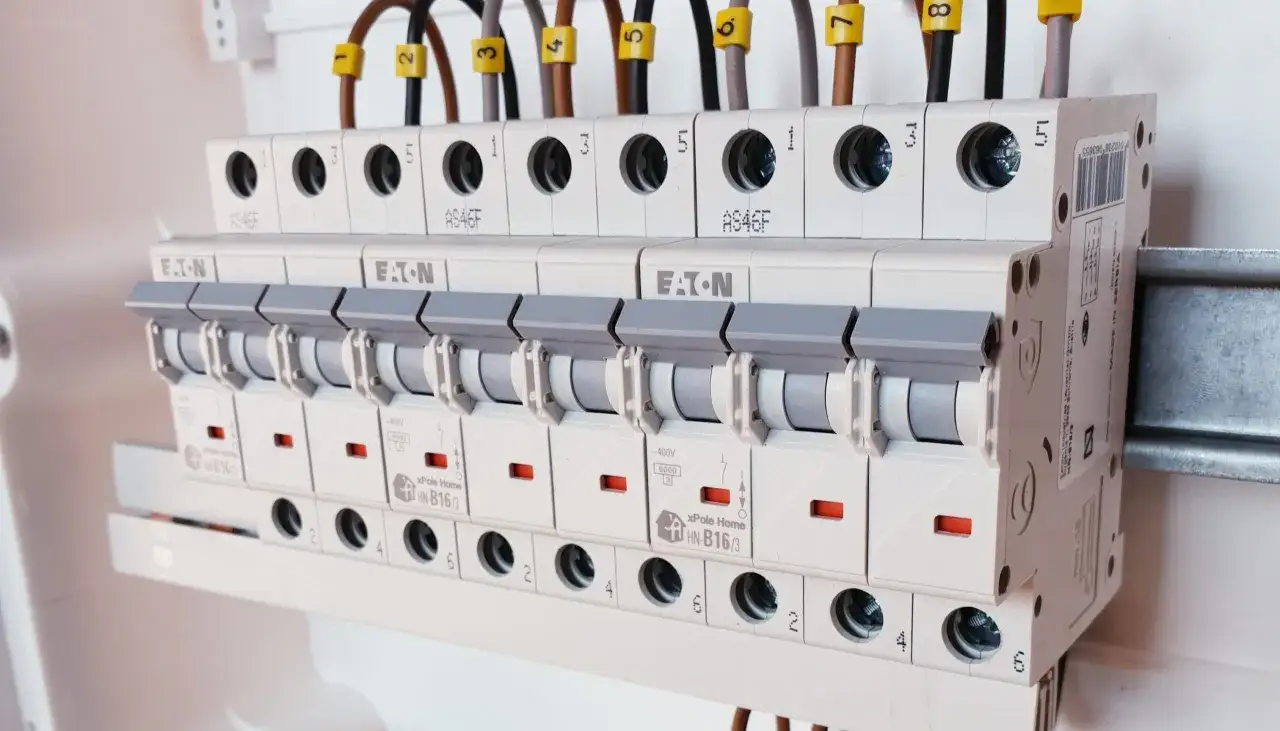

Modułowe wyłączniki nadprądowe są dziś standardem w nowych rozdzielnicach. Ich oznaczenie składa się zwykle z litery i liczby, na przykład B16. Litera określa charakterystykę zadziałania przy zwarciu, a liczba mówi o prądzie znamionowym, czyli wartości, przy której aparat może pracować w normalnych warunkach.
| Charakterystyka | Zakres zadziałania członu zwarciowego | Typowe zastosowanie |
|---|---|---|
| B | 3-5 razy prąd znamionowy | Oświetlenie, gniazda i typowe odbiorniki domowe |
| C | 5-10 razy prąd znamionowy | Silniki, sprężarki, transformatory i urządzenia z większym rozruchem |
| D | 10-20 razy prąd znamionowy | Odbiorniki o bardzo wysokim prądzie rozruchowym, stosowane po sprawdzeniu instalacji |
Przykładowo wyłącznik B16 może zadziałać zwarciowo przy prądzie rzędu 48-80 A. Nie oznacza to jednak, że można dobrać aparat wyłącznie przez pomnożenie liczby 16. Znaczenie mają także przekrój przewodu, sposób jego ułożenia, długość obwodu i impedancja pętli zwarcia.
W domu charakterystyka B jest najczęściej właściwym punktem wyjścia. C nie jest „mocniejszą wersją B”, którą warto montować po każdym przypadkowym wyłączeniu. Schneider Electric wskazuje, że C służy do obciążeń o wyższym prądzie rozruchowym, natomiast D jest przeznaczona dla sytuacji, w których ten impuls jest jeszcze większy.
Jeżeli wyłącznik B16 odłącza zasilanie przy uruchamianiu pompy, zamrażarki albo elektronarzędzia, problemem może być prąd rozruchowy. Zmiana na C16 ma sens dopiero po sprawdzeniu, czy instalacja zapewni szybkie wyłączenie zwarcia. Sama litera na obudowie nie poprawia bezpieczeństwa.
Różnicówka, RCBO i ogranicznik przepięć
Wyłącznik różnicowoprądowy, potocznie różnicówka, porównuje prąd płynący przewodem fazowym i neutralnym. Jeżeli część prądu zaczyna płynąć inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, aparat odłącza obwód. W instalacjach domowych często stosuje się czułość 30 mA jako dodatkową ochronę przeciwporażeniową. Typ RCD dobiera się do charakteru odbiorników. Typ A lepiej pasuje do urządzeń z elektroniką, takich jak pralki, zmywarki czy płyty indukcyjne, ponieważ reaguje także na określone prądy pulsujące stałe.RCD nie chroni przewodu przed przeciążeniem. Do tego służy wyłącznik nadprądowy. Aparat RCBO łączy obie funkcje w jednej obudowie, dzięki czemu może indywidualnie chronić konkretny obwód, na przykład pralkę albo gniazda w łazience.
W rozdzielnicy może znaleźć się także ogranicznik przepięć, często oznaczany jako SPD. Chroni urządzenia przed krótkotrwałym wzrostem napięcia, ale nie zastępuje ochrony od zwarcia. Eaton zaleca dobór typu RCD do urządzeń z falownikami, pomp ciepła czy instalacjami fotowoltaicznymi, ponieważ zwykły aparat nie zawsze będzie odpowiedni.
Przycisk testowy różnicówki należy naciskać zgodnie z instrukcją producenta. Jeżeli aparat nie wyłącza obwodu po teście, nie powinien dalej pracować bez sprawdzenia. Częste zadziałanie RCD także nie jest usterką, którą należy ignorować. Przyczyną może być wilgoć, uszkodzony przewód albo wadliwy sprzęt.
Jak dobrać zabezpieczenie do domowego obwodu
Dobór zaczynam od odbiornika i przewodu, a nie od samej liczby amperów na aparacie. Dla oświetlenia, gniazd i urządzeń o niewielkim prądzie rozruchowym zwykle rozważa się charakterystykę B, ale konkretny prąd znamionowy musi wynikać z projektu oraz parametrów przewodów.
Przed wymianą warto sprawdzić kilka informacji:
- jaki jest przekrój i materiał przewodu,
- ile urządzeń pracuje na danym obwodzie,
- jaki prąd pobiera odbiornik podczas rozruchu,
- czy aparat ma odpowiednią zdolność wyłączania, na przykład 6 kA,
- czy zabezpieczenia współpracują ze sobą selektywnie,
- czy układ sieci i przewody pozwalają na zastosowanie RCD.
Jeżeli problem dotyczy starej instalacji aluminiowej, luźnych zacisków lub przewodów o nieznanym przekroju, wymiana aparatu nie rozwiąże przyczyny. Najpierw trzeba wykonać pomiary. W praktyce elektryk sprawdza między innymi ciągłość przewodów ochronnych, rezystancję izolacji i impedancję pętli zwarcia.
Nie zalecam samodzielnej pracy wewnątrz rozdzielnicy osobom bez doświadczenia. Nawet po wyłączeniu głównego aparatu część instalacji może pozostawać pod napięciem, a błędne podłączenie przewodu neutralnego za różnicówką może powodować jej natychmiastowe zadziałanie.
Błędy, przez które zabezpieczenie przestaje chronić
Najbardziej ryzykowny błąd to zastąpienie bezpiecznika większym, ponieważ „stary ciągle wybija”. Wyłączanie jest sygnałem przeciążenia, zwarcia, uszkodzenia urządzenia albo źle dobranej charakterystyki. Usunięcie objawu przez zwiększenie amperażu może przenieść problem z rozdzielnicy do przewodu ukrytego w ścianie.
Nie wolno także mostkować wkładki drutem, folią ani innym metalowym elementem. Taki prowizoryczny bezpiecznik może nie zadziałać przy zwarciu, co zwiększa ryzyko pożaru i porażenia.
Często myli się też różnicówkę z wyłącznikiem nadprądowym. Jeżeli wyłącza RCD, szukamy prądu upływowego. Jeżeli opada wyłącznik B16 lub C16, sprawdzamy przeciążenie, zwarcie i obciążenie konkretnego obwodu.
Nie warto montować charakterystyki D tylko dlatego, że brzmi „najmocniej”. W domowym obwodzie może ona opóźnić zadziałanie przy zwarciu, jeśli instalacja nie zapewnia odpowiednio dużego prądu zwarciowego. Dobór zawsze musi wynikać z pomiarów, a nie z samej nazwy urządzenia.
Najbezpieczniejszy zestaw decyzji przy modernizacji rozdzielnicy
W typowym domu najważniejsze jest rozdzielenie obwodów, prawidłowo dobrane wyłączniki nadprądowe oraz RCD dopasowane do odbiorników. Przy większej liczbie urządzeń wygodniejsze bywają osobne RCBO, bo awaria jednego obwodu nie wyłącza całej części mieszkania.
Jeśli instalacja jest stara, zacząłbym od pomiarów i oceny przewodów. Dopiero później dobierałbym aparaty B, C lub D, określał liczbę biegunów i sprawdzał współpracę z zabezpieczeniem głównym.
Dobrze dobrany bezpiecznik nie ma przede wszystkim „nie wybijać”. Jego zadaniem jest odłączyć zasilanie wystarczająco szybko, zanim przewód, urządzenie lub człowiek znajdzie się w niebezpieczeństwie. To właśnie ta zasada powinna prowadzić każdą modernizację domowej instalacji.
