Gdy w rozdzielnicy pojawia się oznaczenie T1+T2, nie chodzi o przypadkowy skrót, lecz o połączenie dwóch poziomów ochrony przeciwprzepięciowej w jednym aparacie. Wyjaśniam, przed czym chroni taki ogranicznik, kiedy ma sens w domu, jak czytać jego parametry i dlaczego sam montaż urządzenia nie zastępuje dobrego uziemienia.
T1+T2 łączy ochronę od dużych udarów piorunowych i przepięć instalacyjnych
- Dwa typy ochrony w jednym ograniczniku oznaczają spełnienie wymagań dla T1 oraz T2.
- T1 przejmuje część energii prądu piorunowego, a T2 tłumi przepięcia indukowane i łączeniowe.
- Urządzenie montuje się zwykle w głównej rozdzielnicy, szczególnie przy instalacji odgromowej lub zasilaniu napowietrznym.
- O skuteczności decydują między innymi uziemienie, układ sieci, długość przewodów i właściwe dobezpieczenie.
- T1+T2 nie chroni przed długotrwałym wzrostem napięcia ani nie zastępuje zabezpieczeń nadprądowych.

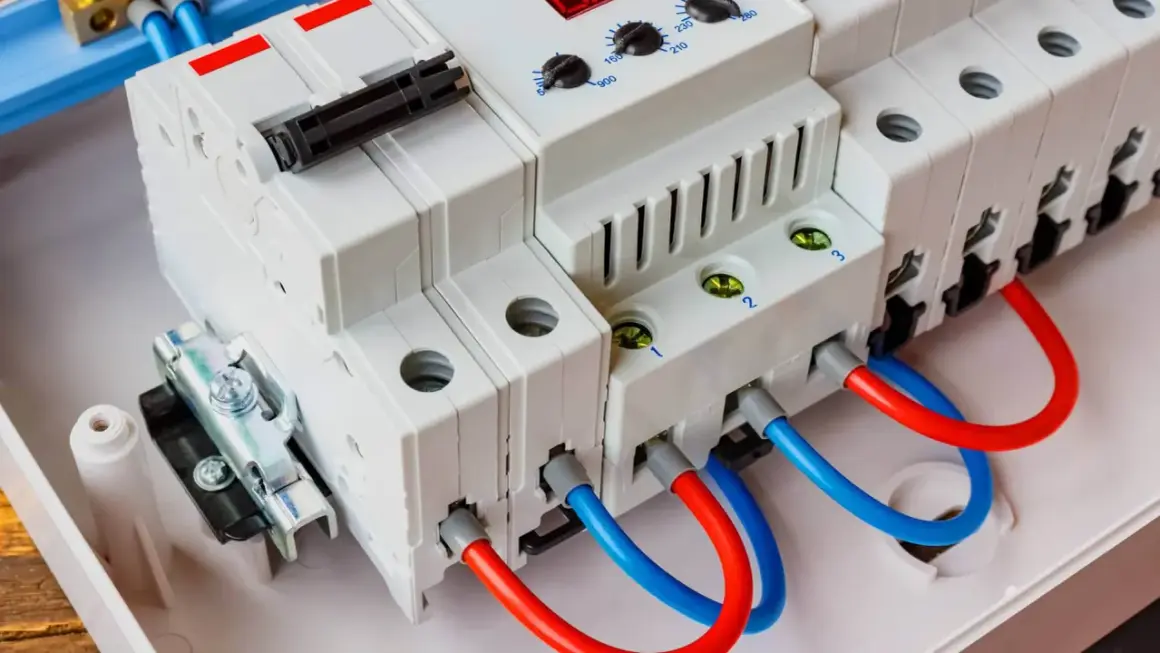

T1+T2 oznacza dwa poziomy ochrony w jednym aparacie
Ogranicznik przepięć T1+T2, nazywany dawniej często aparatem B+C, łączy funkcję ogranicznika typu 1 i typu 2. Pierwszy stopień jest przygotowany na bardzo silny impuls związany z wyładowaniem atmosferycznym, a drugi ogranicza przepięcia, które mogą pojawić się w instalacji podczas wyładowań w pobliżu albo przełączania dużych odbiorników.
Nie oznacza to, że urządzenie „usuwa” przepięcie. Jego zadaniem jest skrócenie czasu trwania udaru i odprowadzenie jego energii do ziemi, zanim dotrze ona do przewodów i podłączonych urządzeń. To ważna różnica, bo skuteczność ochrony zależy nie tylko od samego modułu, ale również od drogi, którą prąd udarowy może bezpiecznie odpłynąć.
| Oznaczenie | Rola w instalacji | Typowy rodzaj udaru |
|---|---|---|
| T1 | Pierwszy stopień ochrony | Prąd piorunowy o dużej energii, próba 10/350 µs |
| T2 | Drugi stopień ochrony | Przepięcia indukowane i łączeniowe, próba 8/20 µs |
| T1+T2 | Połączenie obu funkcji | Ochrona główna w jednym aparacie |
Przed czym chronią T1 i T2
T1 przejmuje najcięższy udar
Typ 1 projektuje się z myślą o sytuacji, w której do instalacji może przedostać się część prądu piorunowego. Dotyczy to przede wszystkim budynków z instalacją odgromową, zasilaniem linią napowietrzną albo lokalizacją szczególnie narażoną na wyładowania.
Parametrem charakterystycznym dla T1 jest prąd udarowy Iimp, badany impulsem o kształcie 10/350 µs. W kartach katalogowych można spotkać wartości na przykład 12,5 kA na biegun, 25 kA na biegun lub wyższe. Sama liczba nie wystarczy jednak do oceny aparatu, ponieważ trzeba ją odnieść do projektu ochrony odgromowej i układu sieci.
T2 ogranicza przepięcia powstające bliżej domu
Typ 2 reaguje na przepięcia o krótszym impulsie, zwykle oznaczanym jako 8/20 µs. Takie zakłócenia mogą powstać po wyładowaniu w pobliżu budynku, ale również podczas załączania silnika, pompy, sprężarki czy innych urządzeń o dużej mocy.
W typowych domowych rozdzielnicach T2 jest bardzo popularnym rozwiązaniem. Jeżeli jednak budynek ma piorunochron albo zasilanie napowietrzne, ogranicznik T1+T2 daje szerszy margines ochrony niż sam aparat typu 2.
Kiedy ogranicznik T1+T2 ma sens w domu
Nie traktuję T1+T2 jako automatycznie najlepszego wyboru dla każdej instalacji. Jego zastosowanie ma szczególne uzasadnienie w kilku sytuacjach, które elektryk powinien ocenić przed doborem aparatu.
- Budynek ma zewnętrzną instalację odgromową i istnieje możliwość częściowego przepływu prądu piorunowego przez instalację.
- Przyłącze wykonano linią napowietrzną, która jest bardziej narażona na bezpośrednie oddziaływanie wyładowań niż kabel ułożony w ziemi.
- Dom znajduje się na otwartym terenie lub w miejscu, gdzie ryzyko wyładowań jest podwyższone.
- W budynku działa droga elektronika, automatyka bramy, pompa ciepła, rekuperacja, monitoring albo system smart home.
- Główna rozdzielnica znajduje się blisko miejsca wprowadzenia zasilania, dzięki czemu można wykonać krótkie i proste połączenia.
W domu bez odgromówki, z kablowym przyłączem i prawidłowo zaprojektowaną instalacją często wystarcza T2. Nie jest to jednak reguła, którą można zastosować bez oględzin. Rodzaj zasilania, układ TN-C, TN-S lub TT oraz sposób wykonania uziemienia mają większe znaczenie niż sama nazwa urządzenia na opakowaniu.
Jak dobrać i zamontować właściwy ogranicznik
Najczęstszy błąd polega na kupieniu pierwszego aparatu z dużą liczbą kiloamperów. W praktyce ważniejsze jest dopasowanie kilku parametrów do konkretnej rozdzielnicy.
Parametry, które trzeba sprawdzić
- Uc, czyli maksymalne napięcie trwałej pracy. Musi odpowiadać napięciu i układowi sieci.
- Up, czyli napięciowy poziom ochrony. Im niższa wartość, tym niższe napięcie dociera do chronionych odbiorników, ale aparat musi nadal wytrzymać wymagany udar.
- Iimp dla typu 1 oraz In i Imax dla typu 2. To informacje o odporności na prąd udarowy.
- Liczba biegunów. Instalacja jednofazowa i trójfazowa wymagają innych konfiguracji, podobnie jak sieci TN-C, TN-S i TT.
- Wymagane dobezpieczenie. Producent określa, jaki bezpiecznik lub wyłącznik nadprądowy powinien współpracować z ogranicznikiem.
Połączenia powinny być możliwie krótkie. W praktyce dąży się do tego, aby łączna długość przewodów od toru zasilania przez SPD do przewodu ochronnego była bardzo mała, często przyjmuje się około 0,5 m jako wartość orientacyjną. Długi, zapętlony przewód może zwiększyć napięcie resztkowe i osłabić efekt ochronny.
Przeczytaj również: Odbiór instalacji elektrycznej w domu - co sprawdzić?
Dlaczego montaż nie jest dobrym zadaniem do eksperymentów
Ogranicznik pracuje przy potencjalnie bardzo dużych prądach. Błędne podłączenie, brak właściwego dobezpieczenia albo pominięcie przewodu ochronnego może doprowadzić do uszkodzenia aparatu, pożaru lub porażenia. Dobór i podłączenie powinien wykonać elektryk, który zna układ sieci i potrafi sprawdzić ciągłość przewodów ochronnych.
Sam ogranicznik nie naprawi słabego uziemienia. Jeśli droga do ziemi ma dużą impedancję, czyli stawia duży opór szybkim zmianom prądu, energia udaru nie zostanie skutecznie odprowadzona. To właśnie tutaj widzę najwięcej nieporozumień. Klient kupuje drogi moduł, ale pomija stan połączeń wyrównawczych i przewodu PE.
Czego T1+T2 nie zastąpi
Ogranicznik T1+T2 chroni przed krótkotrwałymi przepięciami, ale nie jest stabilizatorem napięcia. Nie zabezpieczy urządzeń przed długotrwałym wzrostem napięcia po przerwie w przewodzie neutralnym, przed przeciążeniem ani przed zwarciem. Do tych zagrożeń służą inne zabezpieczenia, między innymi wyłączniki nadprądowe, różnicowoprądowe i przekaźniki kontroli napięcia.
Wrażliwy sprzęt może wymagać dodatkowego stopnia T3 zamontowanego bliżej odbiornika. Dotyczy to na przykład serwera, centrali alarmowej, sterownika ogrzewania czy kosztownej elektroniki. T3 nie zastępuje T1+T2, lecz uzupełnia ochronę, gdy odległość i charakter urządzenia uzasadniają dodatkowe ograniczenie napięcia.
Osobnej analizy wymaga fotowoltaika. Po stronie paneli stosuje się ograniczniki przeznaczone do obwodów DC o odpowiednim napięciu Ucpv, a po stronie sieci aparaty AC. Zwykły ogranicznik T1+T2 do instalacji 230/400 V nie może być automatycznie użyty w przewodach stałoprądowych PV.
Najważniejsza decyzja zaczyna się od oceny całej instalacji
Oznaczenie T1+T2 oznacza, że jeden aparat łączy ochronę przed silnym udarem piorunowym i typowymi przepięciami instalacyjnymi. W domu z piorunochronem, linią napowietrzną lub dużą liczbą wrażliwych urządzeń jest to często rozsądny element głównej rozdzielnicy.
Przed zakupem sprawdziłbym jednak nie tylko markę i deklarowany prąd udarowy, lecz także układ sieci, wartość Up, sposób uziemienia, wymagane dobezpieczenie i miejsce montażu. Po każdej silnej burzy warto spojrzeć na wskaźnik stanu wkładek, ponieważ ogranicznik może zadziałać prawidłowo i poświęcić się dla instalacji, a wtedy wymaga wymiany.
