Przy wymianie rozdzielnicy, montażu pompy ciepła albo fotowoltaiki sama obecność przewodu ochronnego nie wystarcza, by ocenić bezpieczeństwo instalacji. Pokażę, jak rozpoznać układ sieci w domu na podstawie dokumentacji, przewodów, rozdzielnicy i pomiarów, a także wyjaśnię, dlaczego kolor izolacji czy wyłącznik różnicowoprądowy mogą prowadzić do błędnych wniosków.
Najpewniejsza identyfikacja łączy dokumentację z oględzinami i pomiarami
- TN-C ma wspólny przewód PEN, który pełni funkcję ochronną i neutralną.
- TN-C-S rozdziela przewód PEN na PE i N w określonym punkcie instalacji.
- TN-S prowadzi osobne przewody PE i N od źródła zasilania.
- TT korzysta z niezależnego uziemienia ochronnego budynku, ale sama obecność uziomu tego nie potwierdza.
- Różnicówka, bolec i kolory żył nie wystarczą do pewnego rozpoznania układu.
- Ostateczną odpowiedź daje elektryk z odpowiednimi pomiarami instalacji.
Co naprawdę oznaczają symbole TN, TT i IT
Układ sieci opisuje sposób połączenia źródła zasilania, przewodów ochronnych i ziemi. Pierwsza litera mówi, co dzieje się z punktem sieci względem ziemi, a druga pokazuje, jak uziemiono metalowe części urządzeń. W domu najczęściej spotyka się odmiany TN-C, TN-C-S i TN-S, natomiast TT występuje w określonych warunkach przyłączeniowych.
| Układ | Najważniejsza cecha | Gdzie można go spotkać |
|---|---|---|
| TN-C | Wspólny przewód PEN łączy funkcję N i PE | Starsze instalacje i starsze odcinki sieci |
| TN-S | Przewody PE i N są oddzielne na całej trasie | Nowe instalacje i nowoczesne obiekty |
| TN-C-S | PEN zostaje rozdzielony na PE i N | Wiele współczesnych domów jednorodzinnych |
| TT | Uziemienie ochronne budynku jest niezależne od uziemienia punktu neutralnego sieci | Obiekty z lokalnym uziomem i odpowiednimi warunkami zasilania |
| IT | Punkt układu jest odizolowany od ziemi albo połączony z nią przez dużą impedancję | Głównie obiekty specjalne, nie typowy dom |
TN-C i przewód PEN
W układzie TN-C jeden przewód, oznaczony jako PEN, przenosi zarówno prąd roboczy, jak i pełni funkcję ochronną. W starszych domach często prowadzi się więc do gniazda tylko dwie żyły, a styk ochronny łączy się z przewodem neutralnym. To tak zwane zerowanie, które nie jest tym samym co współczesna instalacja z oddzielnym przewodem PE.
Problem pojawia się przy uszkodzeniu albo przerwaniu przewodu PEN. Metalowe obudowy urządzeń mogą wtedy znaleźć się pod niebezpiecznym napięciem, dlatego nie powinno się samodzielnie przerabiać starego TN-C ani montować aparatury według przypadkowego schematu.
TN-S i TN-C-S
W TN-S przewody PE i N są rozdzielone od początku do końca. W TN-C-S wspólny PEN występuje tylko na wcześniejszym odcinku, a w rozdzielnicy lub złączu następuje jego podział na osobne tory. Od miejsca rozdziału przewodów nie powinno się już ponownie łączyć N z PE.
To właśnie tutaj najczęściej pojawia się nieporozumienie. Dom może być zasilany z sieci TN-C, ale jego instalacja odbiorcza za rozdzielnicą działać już w układzie TN-C-S, czyli z osobnymi przewodami ochronnym i neutralnym.
Jak sprawdzić układ w dokumentacji i rozdzielnicy
Najpierw szukam informacji w dokumentach, ponieważ dają one lepszą odpowiedź niż oglądanie pojedynczego gniazdka. Pomocne są warunki przyłączenia, projekt instalacji, schemat jednokreskowy, opis złącza oraz ostatni protokół pomiarów elektrycznych. W dokumentacji mogą pojawić się oznaczenia TN-C, TN-S, TN-C-S albo TT.
Jeżeli dokumentów brakuje, można bezpiecznie obejrzeć rozdzielnicę bez zdejmowania osłon i bez dotykania przewodów. Interesuje mnie przede wszystkim to, czy do budynku wchodzi wspólny przewód PEN, gdzie znajduje się punkt rozdziału oraz czy za tym punktem szyny PE i N są prowadzone oddzielnie.
- Jedna wspólna szyna dla przewodu ochronno-neutralnego może wskazywać na TN-C, ale wymaga potwierdzenia.

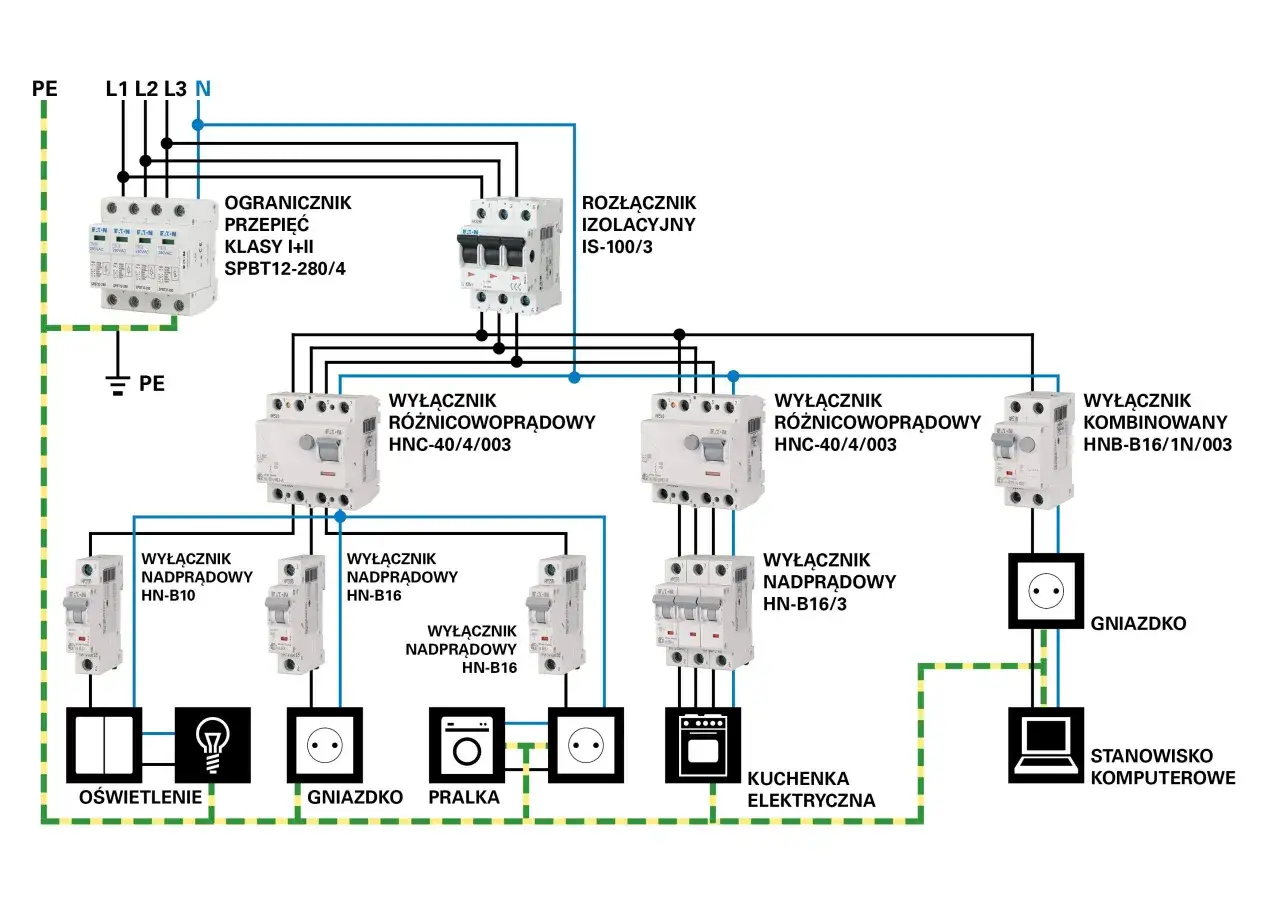

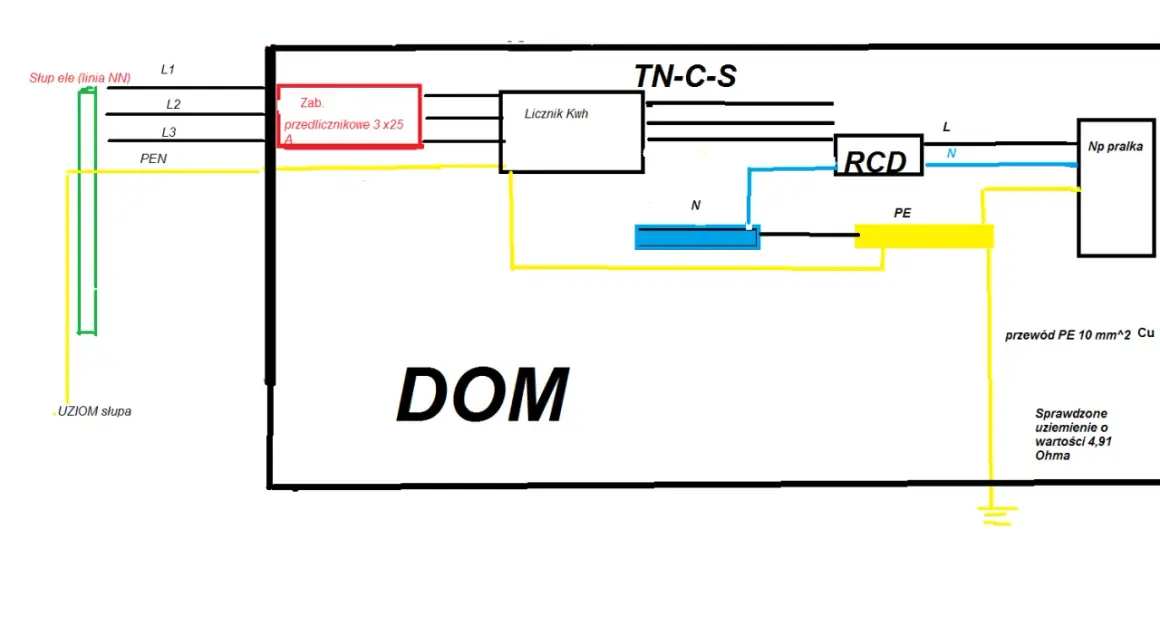

- Osobne szyny PE i N połączone w jednym, wyraźnie określonym punkcie sugerują TN-C-S.
- Osobne przewody PE i N bez wcześniejszego wspólnego PEN mogą wskazywać na TN-S.
- Przewód ochronny połączony z lokalnym uziomem, bez pewnego przewodu ochronnego od dostawcy, może wskazywać na TT.
Sam uziom przy domu nie rozstrzyga sprawy. W układach TN również wykonuje się uziemienia, na przykład połączenie z uziomem fundamentowym lub otokowym. Tak samo obecność wyłącznika RCD nie dowodzi, że instalacja pracuje w układzie TT, ponieważ różnicówki stosuje się także w układach TN.
Na co patrzeć przy przewodzie PEN
W instalacji TN-C-S punkt rozdziału powinien być wykonany w sposób czytelny i trwały. Z przewodu PEN wyprowadza się osobno przewód PE oraz N, a przewód ochronny łączy się z główną szyną uziemiającą. Za punktem rozdziału przewód N nie może być ponownie mostkowany z PE.
W praktyce spotykam jednak rozdzielnice modernizowane etapami. Nowe obwody mają trzy żyły, stare pozostają dwużyłowe, a opisy na aparaturze są niepełne. Taka instalacja może wyglądać nowocześnie, mimo że jej część nadal wymaga oceny pod kątem starego TN-C.
Co można wywnioskować z gniazd i kolorów przewodów
Gniazdo ze stykiem ochronnym jest dobrym sygnałem, że ktoś przewidział ochronę przeciwporażeniową, ale nie mówi jeszcze, jaki układ sieci zastosowano. W starym TN-C styk może być połączony mostkiem z przewodem neutralnym, a w TN-S lub TN-C-S powinien być połączony z oddzielnym PE.
Kolory przewodów także są tylko wskazówką. W nowych instalacjach przewód ochronny powinien mieć izolację żółto-zieloną, neutralny niebieską, a przewody fazowe zwykle kolory inne niż niebieski i żółto-zielony. W starszym domu przewody mogły być jednak oznaczone niezgodnie z dzisiejszymi zasadami, wymienione częściowo albo pomylone podczas wcześniejszych prac.
| Obserwacja | Co może oznaczać | Dlaczego to nie wystarcza |
|---|---|---|
| Dwie żyły w starym obwodzie | Możliwe TN-C | Trzeba sprawdzić sposób wykonania ochrony i ciągłość PEN |
| Gniazdo z bolcem | Obecność styku ochronnego | Nie wiadomo, czy bolec jest podłączony do PE, czy zmostkowany z N |
| Żyła żółto-zielona | Prawdopodobny przewód PE | Kolor nie potwierdza poprawnego podłączenia |
| Wyłącznik różnicowoprądowy | Dodatkowa ochrona przy określonych uszkodzeniach | RCD nie identyfikuje automatycznie układu TN lub TT |
| Uziom przy budynku | Lokalne połączenie z ziemią | Uziemienie występuje także w wielu instalacjach TN |
Do szybkiego oglądu można użyć oznaczeń na aparatach i opisów szyn, ale nie polecam sprawdzania układu próbnikiem neonowym ani przypadkowym multimetrem. Takie urządzenia pokażą obecność napięcia lub różnicę potencjałów, lecz nie określą pewnie sposobu uziemienia sieci.
TN-C, TN-S, TN-C-S czy TT w praktyce domowej
Najłatwiej porównać te rozwiązania przez sposób prowadzenia ochrony. Nie chodzi o prosty ranking, w którym jeden układ zawsze wygrywa, tylko o dopasowanie instalacji do warunków przyłączenia, projektu i zastosowanych zabezpieczeń.
| Cecha | TN-C | TN-C-S | TN-S | TT |
|---|---|---|---|---|
| Przewód ochronny | Wspólny PEN | Najpierw PEN, potem PE | Oddzielny PE | Własny przewód PE połączony z uziomem |
| Przewody w obwodach | Zwykle 2 żyły | Po rozdziale zwykle 3 lub 5 żył | 3 lub 5 żył | 3 lub 5 żył |
| Główne ryzyko | Przerwanie PEN i pojawienie się napięcia na obudowach | Błędny punkt rozdziału lub ponowne połączenie PE z N | Błędy w ciągłości PE i połączeniach | Zbyt duża rezystancja uziemienia lub nieskuteczna ochrona |
| Znaczenie RCD | Wymaga szczególnej ostrożności i poprawnej modernizacji | Może być skutecznym elementem ochrony dodatkowej | Jest często stosowany w obwodach odbiorczych | Zwykle ma bardzo duże znaczenie dla samoczynnego wyłączenia |
| Typowa sytuacja | Stary budynek | Dom modernizowany lub nowy | Nowoczesna instalacja | Sieć z niezależnym uziemieniem obiektu |
W domu jednorodzinnym najczęściej trzeba rozstrzygnąć, czy mamy do czynienia ze starym TN-C, układem TN-C-S po modernizacji czy rzeczywistym TT. Układ IT zostawiłbym specjalistom, bo jego obecność wiąże się z kontrolą izolacji i wymaganiami spotykanymi głównie w obiektach, w których ciągłość zasilania ma szczególne znaczenie.
Kiedy potrzebne są pomiary elektryczne
Jeżeli dokumentacja jest niepełna, a rozdzielnica była przebudowywana, oględziny nie wystarczą. Elektryk powinien sprawdzić między innymi ciągłość przewodów ochronnych, impedancję pętli zwarcia, rezystancję izolacji, działanie RCD oraz parametry uziemienia, jeśli instalacja korzysta z lokalnego uziomu.
Pomiar rezystancji uziemieniamoże być ważny w układzie TT, ale sam wynik nie odpowie na wszystkie pytania. Trzeba jeszcze ocenić, czy zabezpieczenia zadziałają w wymaganym czasie i czy przewody PE oraz N są prowadzone zgodnie z przyjętym układem.
Nie próbowałbym wykonywać takich testów samodzielnie. Pomiar w rozdzielnicy może wymagać pracy przy częściach czynnych, a błędne podłączenie przyrządu grozi porażeniem, zwarciem albo uszkodzeniem aparatury. Tester gniazdka nie zastępuje protokołu pomiarowego, nawet jeśli pokazuje poprawną kolejność przewodów.
Przeczytaj również: Jak podłączyć gniazdko bezpiecznie? Zasady i koszty
Sygnały, przy których nie odkładałbym kontroli
- W gniazdach występują tylko dwa przewody, a planujesz podłączenie urządzeń dużej mocy.
- Wyłącznik różnicowoprądowy wyzwala bez wyraźnej przyczyny albo nie reaguje na przycisk TEST.
- W rozdzielnicy widać mostki między szyną N i PE w kilku miejscach.
- Po modernizacji nie ma schematu ani protokołu pomiarów.
- Metalowe obudowy urządzeń dają wyczuwalne mrowienie.
- Instalacja ma stare przewody aluminiowe, ślady przegrzania lub luźne połączenia.
W ostatnim przypadku nie ograniczałbym się do pytania o sam typ sieci. Układ TN-S nie naprawi luźnego zacisku, a najlepszy uziom nie zrekompensuje uszkodzonej izolacji. Bezpieczeństwo zależy od całego łańcucha: przewodów, połączeń, zabezpieczeń, uziemienia i poprawnie wykonanych pomiarów.
Co sprawdzić przed modernizacją instalacji w domu
Przed montażem płyty indukcyjnej, ładowarki samochodowej, pompy ciepła czy instalacji fotowoltaicznej zebrałbym wszystkie dostępne informacje o zasilaniu. Szczególnie istotne są moc przyłączeniowa, układ sieci, przekrój przewodów, stan rozdzielnicy oraz możliwość rozbudowy ochrony przeciwprzepięciowej i różnicowoprądowej.
- Znajdź warunki przyłączenia albo schemat instalacji.
- Sprawdź, ile żył dochodzi do rozdzielnicy i czy występuje PEN.
- Ustal miejsce rozdziału PEN na PE i N, jeśli zastosowano TN-C-S.
- Nie łącz ponownie przewodów PE i N za punktem rozdziału.
- Zleć pomiary przed podłączeniem nowego odbiornika.
- Poproś o aktualny opis rozdzielnicy i protokół po wykonaniu prac.
Najczęstszy błąd polega na kupieniu aparatury przed ustaleniem, z jaką instalacją mamy do czynienia. Różnicówka, ogranicznik przepięć albo zabezpieczenie do ładowarki nie są uniwersalnymi klockami. Ich dobór zależy od układu sieci, parametrów obwodu i sposobu uziemienia.
Dobra identyfikacja zaczyna się przed pierwszym podłączeniem
Najkrótsza praktyczna odpowiedź brzmi: układ rozpoznaje się po dokumentacji, miejscu rozdziału przewodów, sposobie uziemienia i wynikach pomiarów. Gniazdko, kolor żyły, bolec ochronny ani sama różnicówka mogą jedynie podpowiedzieć, gdzie szukać dalej.
Jeśli instalacja jest stara, częściowo modernizowana albo pozbawiona opisów, nie zgadywałbym na podstawie jednego elementu. Lepiej poświęcić czas na sprawdzenie całego toru zasilania, bo właśnie pomylony układ TN-C, TN-C-S lub TT może później utrudnić modernizację i obniżyć skuteczność ochrony przeciwporażeniowej.
