Gdy gniazdko zaczyna się ruszać, iskrzyć albo po prostu trzeba je wymienić, sama czynność wygląda niewinnie, ale błąd może skończyć się porażeniem lub pożarem. Samodzielne podłączenie gniazdka ma sens tylko wtedy, gdy instalacja jest rozpoznana, zasilanie skutecznie odłączone, a przewody i zabezpieczenia są w dobrym stanie. Poniżej pokazuję, jak ocenić sytuację, rozpoznać żyły, poprawnie zamontować osprzęt, sprawdzić efekt i zdecydować, kiedy lepiej wezwać elektryka.
Bezpieczny montaż zaczyna się od oceny instalacji
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym.
- Przewód ochronny PE podłącz do styku ochronnego, a nie do przypadkowego zacisku.
- Kolory żył nie wystarczą, zwłaszcza w starej lub przerabianej instalacji.
- Typowy nowy obwód gniazd ogólnych wykorzystuje przewód 3 × 2,5 mm², ale nie wolno samodzielnie zmieniać zabezpieczenia bez oceny całego obwodu.
- Za montaż w gotowej puszce elektryk pobiera zwykle 40-90 zł robocizny, a wykonanie nowego punktu kosztuje orientacyjnie 140-250 zł lub więcej.
Zanim dotkniesz przewodów, oceń całą sytuację
Najpierw ustalam, czy chodzi o zwykłą wymianę mechanizmu w istniejącej puszce, czy o wykonanie nowego punktu. To dwie różne prace. Przy wymianie przewody są już doprowadzone, natomiast nowy punkt może wymagać prowadzenia kabla, osadzenia puszki, dobrania zabezpieczenia i sprawdzenia obciążenia obwodu.
Odłącz właściwy wyłącznik nadprądowy w rozdzielnicy, a jeśli nie masz pewności, który odpowiada za gniazdo, wyłącz główny. Samo zgaszenie światła albo użycie bezdotykowego „próbnika” nie potwierdza braku napięcia. Po wyłączeniu sprawdź każdy przewód przyrządem dwubiegunowym, najlepiej przed pomiarem na znanym źródle napięcia i po pomiarze.
Nie zaczynaj pracy, jeśli puszka jest nadpalona, przewody są kruche, izolacja odpada albo mechanizm wypada ze ściany. Zatrzymuję się również wtedy, gdy w puszce znajdują się nietypowe połączenia, kilka obwodów lub przewody, których funkcji nie da się jednoznacznie ustalić. Niepewność przy instalacji 230 V jest wystarczającym powodem, by wezwać elektryka.
Co przygotować do wymiany
- gniazdo odpowiednie do rodzaju puszki i miejsca montażu,
- izolowany śrubokręt oraz narzędzie do odizolowania przewodów,
- tester dwubiegunowy,
- poziomicę i ewentualnie nowe wkręty,
- latarkę oraz oznaczniki przewodów, jeśli w puszce jest ich więcej.
Przed demontażem robię zdjęcie ułożenia żył, ale traktuję je tylko jako pomoc. Fotografia nie zastępuje pomiaru, bo ktoś mógł wcześniej podłączyć przewody błędnie albo wykorzystać nietypową kolorystykę.

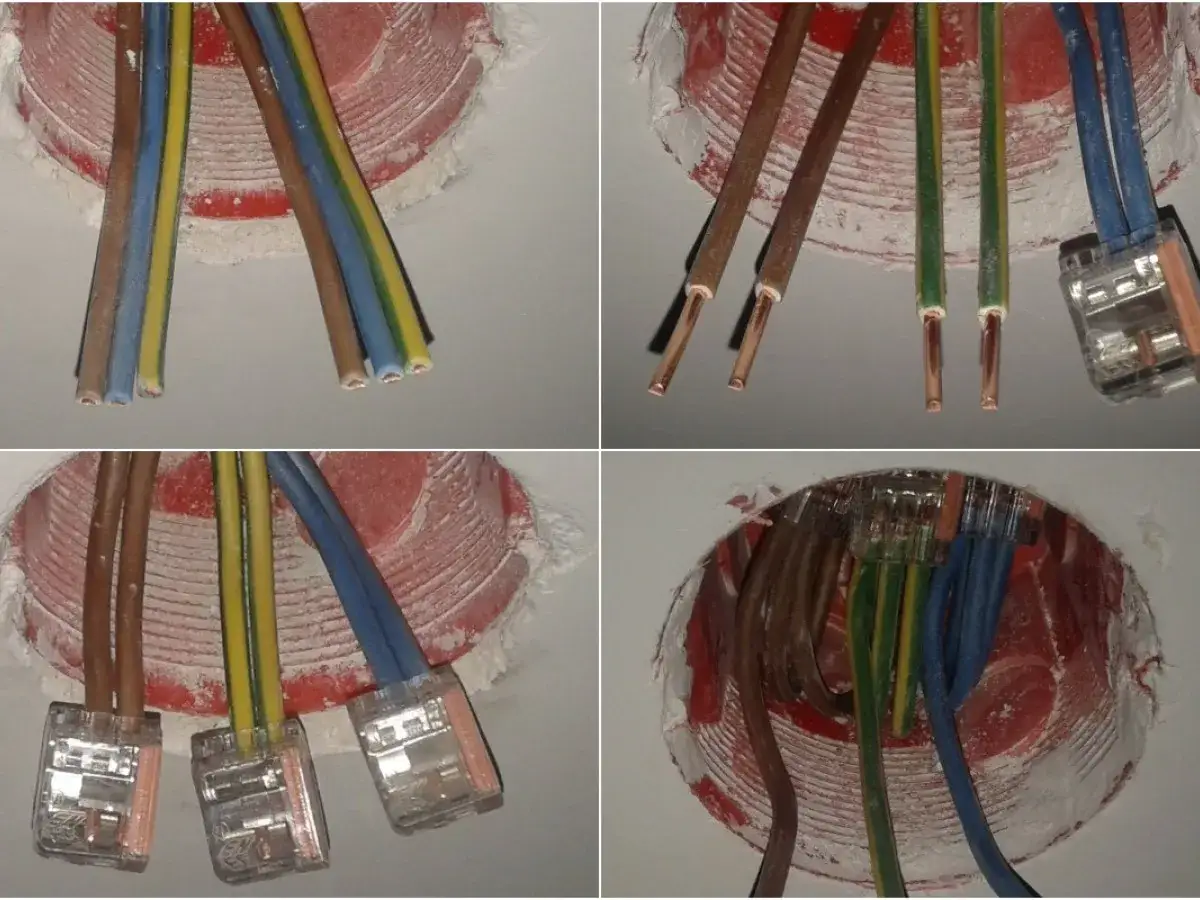

Jak rozpoznać przewody i zaciski gniazda
W nowoczesnej instalacji spotkasz zwykle trzy żyły. L oznacza fazową, czyli przewodzącą napięcie względem ziemi. N to przewód neutralny, a PE ochronny, którego zadaniem jest odprowadzenie prądu przy uszkodzeniu izolacji i ułatwienie zadziałania zabezpieczenia.
| Oznaczenie | Typowy kolor | Miejsce podłączenia |
|---|---|---|
| L | brązowy, czarny lub szary | zacisk oznaczony L |
| N | niebieski | zacisk oznaczony N |
| PE | żółto-zielony | zacisk ochronny z symbolem uziemienia lub bolcem |
Kolory są dobrą wskazówką w nowej instalacji, lecz w starszych mieszkaniach mogą być niezgodne z obecnym układem. Dlatego przewód ochronny zawsze identyfikuję pomiarem i przebiegiem obwodu, a nie wyłącznie po izolacji. Nie wolno używać niebieskiej żyły jako ochronnej tylko dlatego, że w puszce brakuje żółto-zielonej.
W popularnym gnieździe z bolcem skierowanym do góry często przyjmuje się układ L po lewej, N po prawej, a PE na styku ochronnym. Najważniejsze są jednak oznaczenia na konkretnym mechanizmie i ciągłość ochrony. Odwrócenie L i N może nie zmienić działania urządzenia, ale nie powinno być świadomie wykonywanym standardem, szczególnie gdy w domu są urządzenia z wyłącznikami jednobiegunowymi.
Stara instalacja dwużyłowa wymaga ostrożności
Jeżeli w puszce są tylko dwie żyły, prawdopodobnie masz dawny układ TN-C z przewodem PEN. Nie mostkuj samodzielnie przewodu neutralnego z bolcem w gniazdku. Takie rozwiązanie bywa spotykane w starych instalacjach, ale jego bezpieczeństwo zależy od stanu i sposobu prowadzenia przewodu PEN oraz miejsca rozdziału.
Modernizację ochrony wykonuje się w odpowiednim punkcie instalacji, z oceną rozdzielnicy, uziemienia i zabezpieczeń. W praktyce przy starej instalacji lepiej zlecić elektrykowi nie tylko wymianę osprzętu, ale też sprawdzenie impedancji pętli zwarcia, ciągłości przewodu ochronnego i działania wyłącznika różnicowoprądowego.

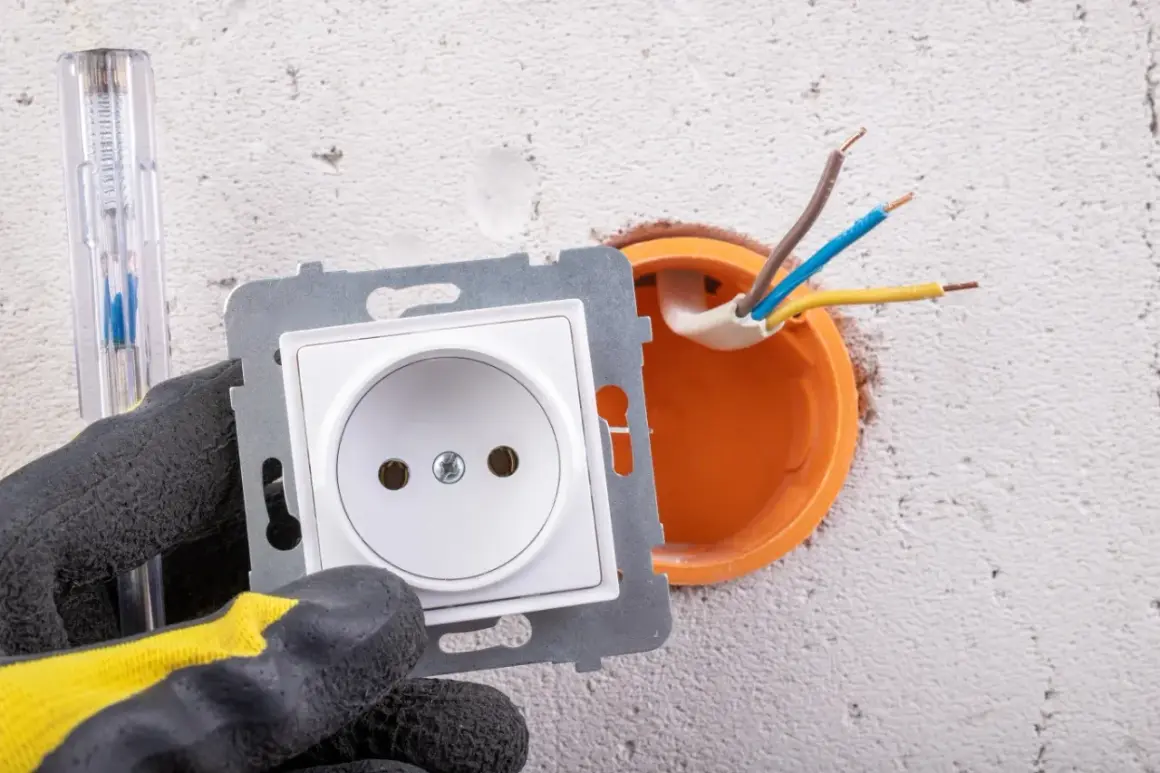

Podłączenie w gotowej puszce krok po kroku
Po odłączeniu zasilania zdejmij ramkę i poluzuj wkręty mocujące mechanizm. Wyciągaj go spokojnie, bez szarpania przewodów. Jeżeli żyły są krótkie, nadłamane lub mają ślady przegrzania, nie próbuj ich na siłę zaginać w puszce.
- Sprawdź brak napięcia na wszystkich żyłach testerem dwubiegunowym.
- Oczyść końce przewodów i usuń uszkodzone fragmenty izolacji.
- Podłącz żółto-zielony przewód do zacisku ochronnego PE.
- Podłącz przewód fazowy do zacisku L, a neutralny do N, zgodnie z oznaczeniami producenta.
- Dokręć zaciski tak, aby przewód nie wysuwał się przy lekkim pociągnięciu, lecz nie zgniataj żyły nadmierną siłą.
- Ułóż przewody w puszce bez ostrych załamań i zamocuj mechanizm równo ze ścianą.
- Załóż ramkę i pokrywę, po czym sprawdź stabilność gniazda.
W zacisku nie może wystawać goła miedź, a izolacja nie powinna wejść pod część zaciskową. Luźny przewód grzeje się pod obciążeniem, dlatego właśnie słabe dokręcenie jest jednym z częstszych powodów nadtopionych gniazd.
Po zakończeniu włącz zasilanie i sprawdź gniazdo odpowiednim testerem lub pomiarem wykonanym przez osobę posiadającą właściwe kwalifikacje. Zwykła lampka potwierdza tylko, że urządzenie działa. Nie wykryje wszystkich problemów z ochroną przeciwporażeniową, biegunowością ani jakością połączeń.
Gdzie potrzebne są dodatkowe wymagania
W kuchni, łazience, garażu i na zewnątrz nie wybieram gniazda wyłącznie po wyglądzie. Liczy się obciążenie, wilgotność, ochrona mechaniczna i sposób użytkowania. Czajnik, piekarnik, zmywarka, pralka czy suszarka mogą wymagać osobnych obwodów, a podłączanie kilku urządzeń dużej mocy do jednego rozgałęźnika jest proszeniem się o przeciążenie.
Łazienka i pomieszczenia wilgotne
W łazience trzeba uwzględnić strefy ochronne przy wannie i prysznicu oraz zastosować osprzęt przeznaczony do takich warunków. Gniazdo powinno mieć odpowiednią ochronę przed wilgocią, a obwód zabezpieczenie różnicowoprądowe o prądzie zadziałania zgodnym z projektem i obowiązującymi wymaganiami.
Nie montowałbym zwykłego gniazda w przypadkowym miejscu tylko dlatego, że pasuje do płytek. Odległość od źródła wody, sposób prowadzenia przewodów i lokalne strefy bezpieczeństwa powinien ocenić fachowiec, zwłaszcza podczas remontu połączonego z przesuwaniem punktów.
Przeczytaj również: Dopuszczalny spadek napięcia - jakie limity obowiązują?
Balkon, ogród i garaż
Na zewnątrz potrzebny jest osprzęt o podwyższonej szczelności, zwykle z klapką i klasą IP dobraną do ekspozycji na deszcz oraz pył. Gniazdo całkowicie wystawione na warunki atmosferyczne wymaga większej ochrony niż punkt umieszczony pod zadaszeniem. Przewód i zabezpieczenie obwodu także muszą odpowiadać warunkom instalacji.
Ile kosztuje montaż gniazda przez elektryka
Cena zależy przede wszystkim od tego, czy fachowiec wykonuje prosty biały montaż, czy buduje cały punkt od rozdzielnicy. Wycena za samo przykręcenie mechanizmu może wyglądać atrakcyjnie, ale przy jednym małym zleceniu dochodzi dojazd, minimum serwisowe i ewentualne pomiary.
| Zakres pracy | Orientacyjna robocizna w 2026 roku | Co może podnieść cenę |
|---|---|---|
| Wymiana gniazda w gotowej puszce | 40-90 zł | trudny demontaż, uszkodzone przewody, dojazd |
| Wykonanie nowego punktu 230 V | 140-250 zł | kucie, długa trasa kabla, beton, odtworzenie tynku |
| Gniazdo trójfazowe | 150-300 zł | nowy obwód, większe zabezpieczenie, pomiary |
| Diagnoza starej instalacji | około 100-250 zł | zakres pomiarów i stan rozdzielnicy |
To widełki orientacyjne, zwykle bez pełnego kosztu materiałów. Przed zamówieniem usługi pytam, czy cena obejmuje osadzenie puszki, przewód, zabezpieczenie, pomiary i dojazd. Najtańsza oferta za „podłączenie” może dotyczyć wyłącznie montażu osprzętu, a nie bezpiecznego wykonania całego obwodu.
Po czym poznać, że trzeba przerwać pracę
Przerwij montaż, gdy po włączeniu zasilania gniazdo iskrzy, nagrzewa się, wydaje trzaski albo wyłącznik natychmiast zadziała. Nie poprawiaj takiego połączenia przy włączonym obwodzie i nie zwiększaj wartości bezpiecznika, żeby „przestał wybijać”. To sygnał usterki lub przeciążenia, nie problem zbyt słabego zabezpieczenia.
- nadtopiona obudowa lub zapach spalenizny,
- brak przewodu ochronnego przy urządzeniach wymagających ochrony,
- przewody aluminiowe albo kruche przewody w starej instalacji,
- wilgoć wewnątrz puszki,
- nieznane mostki i połączenia kilku obwodów,
- gniazdo, które wypada ze ściany lub obraca się przy wyjmowaniu wtyczki.
W takich przypadkach sama wymiana frontu niczego nie rozwiązuje. Z mojego punktu widzenia lepiej zapłacić za krótką diagnostykę niż zamknąć problem pod nową ramką i czekać, aż słaby styk zacznie się nagrzewać.
Dobrze zamontowane gniazdo powinno działać spokojnie przez lata
Najważniejsze nie jest to, czy mechanizm wygląda równo, lecz czy instalacja ma sprawny przewód ochronny, właściwe zabezpieczenie i pewne zaciski. Przy nowym punkcie trzeba ocenić cały obwód, a przy starej instalacji nie wolno udawać, że nowoczesne gniazdo automatycznie poprawi bezpieczeństwo.
Jeżeli masz przygotowaną puszkę, znasz układ instalacji i potrafisz bezpiecznie potwierdzić brak napięcia, wymiana osprzętu jest ograniczoną pracą montażową. Gdy pojawia się choć jedna niewiadoma, rozsądniejszym wyborem pozostaje elektryk, który wykona połączenie i potwierdzi je pomiarami.
