Planujesz doprowadzić prąd do garażu, altany albo oświetlenia ogrodu i zastanawiasz się, jak bezpiecznie zakopać przewód? Przepisy dotyczące kabla elektrycznego prowadzonego w ziemi obejmują nie tylko głębokość wykopu, lecz także rodzaj kabla, podsypkę, folię ostrzegawczą, ochronę przy skrzyżowaniach i późniejszy odbiór instalacji. Poniżej porządkuję te wymagania i pokazuję, gdzie kończy się prosta praca ogrodowa, a zaczyna zadanie dla elektryka.
Bezpieczny kabel w gruncie wymaga właściwego kabla, głębokości i ochrony
- Typowa głębokość wynosi około 70 cm dla kabla niskiego napięcia prowadzonego w gruncie.
- Do bezpośredniego zakopania stosuje się kabel przeznaczony do ziemi, najczęściej YKY lub YAKY, a nie zwykły przewód instalacyjny.
- Kabel układa się na 10-centymetrowej podsypce z piasku i przykrywa taką samą warstwą.
- Nad trasą powinna znaleźć się niebieska folia ostrzegawcza, zwykle 25-35 cm nad kablem.
- Przy drogach i skrzyżowaniach z innymi instalacjami potrzebna jest rura ochronna oraz zachowanie wymaganych odległości.
- Po zakończeniu prac instalację trzeba sprawdzić pomiarami elektrycznymi, zanim zostanie oddana do użytkowania.
Co naprawdę oznaczają przepisy dotyczące kabla w ziemi
W Polsce nie ma jednego krótkiego przepisu, który opisywałby każdą instalację ogrodową i zawsze nakazywał identyczną głębokość. Wymagania wynikają z kilku źródeł, między innymi z Prawa budowlanego, warunków technicznych dla budynków, dokumentacji projektowej oraz zasad opisanych w standardach dotyczących elektroenergetycznych linii kablowych.
Dla typowej instalacji na prywatnej działce najczęściej stosuje się wytyczne N SEP-E-004, czyli opracowanie dotyczące projektowania i budowy elektroenergetycznych oraz sygnalizacyjnych linii kablowych. Nie jest ono ustawą, ale stanowi ważny punkt odniesienia dla projektantów, wykonawców i osób odbierających instalację.
Najważniejszy wniosek jest praktyczny. Sam fakt, że kabel znajduje się pod ziemią, nie czyni instalacji bezpieczną. Liczy się cały układ, czyli dobór kabla, zabezpieczenie obwodu, sposób prowadzenia trasy, ochrona mechaniczna i pomiary.
Jeżeli przewód ma zasilać nowy budynek, jest częścią przyłącza albo przechodzi przez drogę publiczną, sytuacja może wymagać dodatkowych uzgodnień. Przy przyłączu do sieci operatora trzeba kierować się wydanymi warunkami przyłączenia, a przy kolizji z pasem drogowym lub cudzą infrastrukturą potrzebne są ustalenia z właściwym zarządcą.
Głębokość, podsypka i folia ostrzegawcza mają znaczenie
Dla typowej linii niskiego napięcia prowadzonej bezpośrednio w gruncie przyjmuje się około 70 cm głębokości. W praktyce chodzi o odległość od docelowego poziomu terenu do górnej powierzchni kabla. Nie należy mierzyć jej od tymczasowego dna wykopu, jeśli teren będzie później podnoszony lub utwardzany.
Podjazd, droga dojazdowa albo miejsce, po którym będą jeździć samochody, wymaga większej ostrożności. Sama głębokość nie zawsze wystarczy, dlatego kabel prowadzi się tam w rurze osłonowej o odpowiedniej odporności mechanicznej. Taką osłonę stosuje się również wtedy, gdy nie można zachować standardowej głębokości, na przykład przy wejściu do budynku lub omijaniu fundamentu.

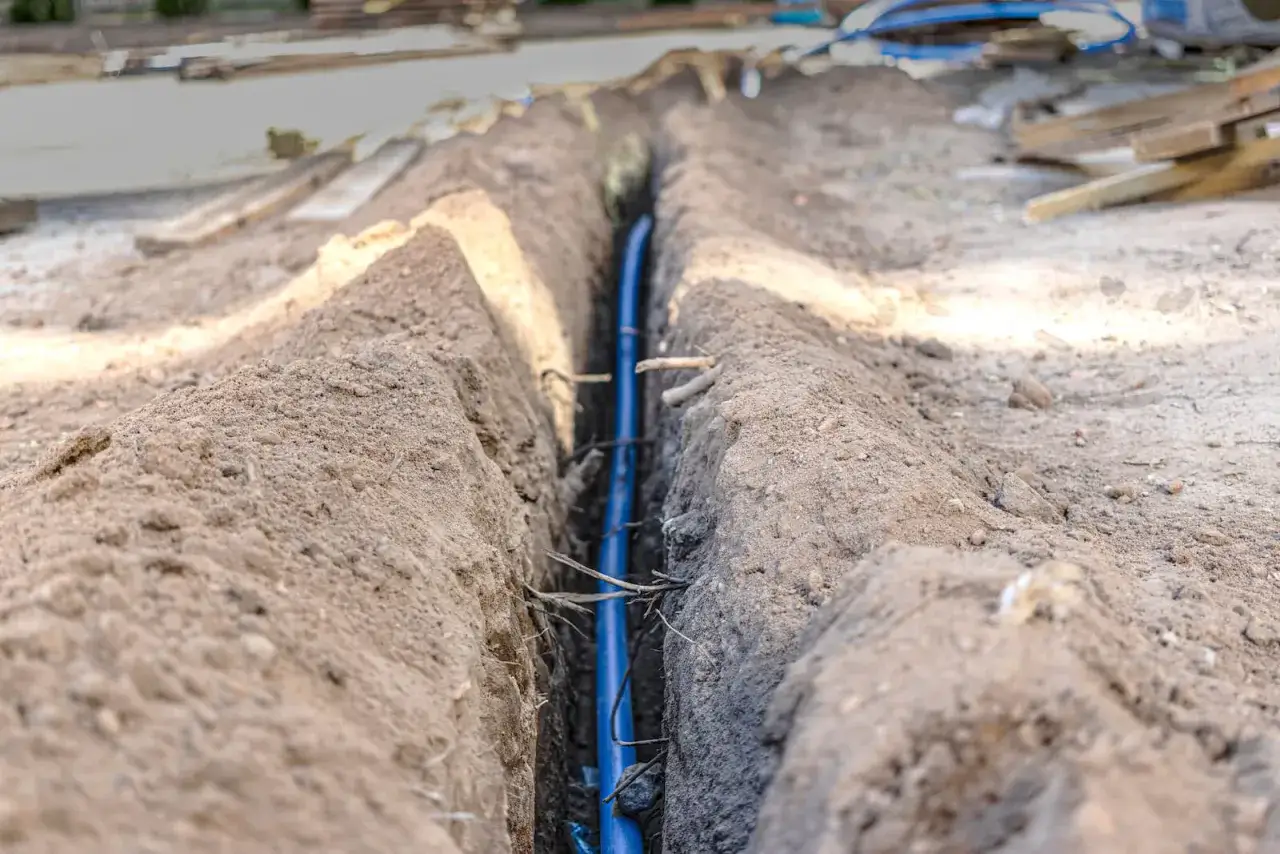

Typowy układ warstw wygląda następująco:
- Na dnie wykopu wykonuje się około 10 cm podsypki z piasku.
- Kabel układa się luźno, bez naprężenia, najlepiej z delikatnym zapasem długości.
- Przewód przykrywa się kolejną warstwą piasku o grubości około 10 cm.
- Wyżej można zastosować grunt rodzimy pozbawiony ostrych kamieni i gruzu.
- Nad trasą układa się folię ostrzegawczą, zwykle na wysokości 25-35 cm nad kablem.
Piasek nie jest ozdobnym dodatkiem. Chroni powłokę przed punktowym naciskiem kamieni i ogranicza ryzyko uszkodzenia kabla podczas osiadania gruntu. Zostawienie kilku procent zapasu w łagodnej fali także ma sens, ponieważ grunt pracuje, a naprężony przewód łatwiej uszkodzić.
Dla kabli niskiego napięcia stosuje się niebieską folię ostrzegawczą. Powinna być szersza od ułożonego kabla, tak aby wystawała poza jego krawędzie, i przebiegać wzdłuż całej trasy. Trzeba pamiętać, że folia ostrzega przed kablem, ale nie zabezpiecza go mechanicznie. Od tego jest odpowiednia głębokość, podsypka i rura ochronna.
Jaki kabel można zakopać bezpośrednio w ziemi
Do bezpośredniego układania w gruncie przeznaczone są kable z odpowiednią izolacją i powłoką, najczęściej YKY w wersji miedzianej albo YAKY z żyłami aluminiowymi. Konkretne oznaczenie, przekrój i liczba żył powinny wynikać z obciążenia, długości trasy, sposobu ułożenia oraz dopuszczalnego spadku napięcia.
Zwykły przewód YDY stosowany w instalacjach wewnętrznych nie jest rozwiązaniem do bezpośredniego zakopania w ziemi. Umieszczenie go w przypadkowej rurce nie zawsze rozwiązuje problem, ponieważ trzeba jeszcze zapewnić odporność całego systemu na wilgoć, nacisk i uszkodzenia mechaniczne.
| Planowane zastosowanie | Typowe rozwiązanie | Na co zwrócić uwagę |
|---|---|---|
| Oświetlenie ogrodu | Kabel wielożyłowy przeznaczony do ziemi | Przekrój dobiera się do mocy, długości i spadku napięcia |
| Gniazda przy altanie | Obwód z żyłą ochronną PE | Potrzebne są właściwe zabezpieczenia oraz osprzęt o podwyższonej ochronie przed wilgocią |
| Garaż lub warsztat | Kabel trzy- albo pięciożyłowy, zależnie od zasilania | Przy planowanej instalacji trójfazowej warto przewidzieć odpowiednią liczbę żył już na początku |
| Trasa pod podjazdem | Kabel ziemny w dodatkowej rurze ochronnej | Osłona musi być odporna na nacisk i dopasowana średnicą do kabla |
Częsty błąd polega na kupieniu kabla o przekroju dobranym wyłącznie do mocy odbiornika. Przy długiej trasie ważny jest także spadek napięcia, czyli obniżenie napięcia wynikające z rezystancji przewodu. Dlatego kabel zasilający oddalony o kilkadziesiąt metrów może wymagać większego przekroju niż podobny obwód prowadzony w domu.
Nie warto też zakładać, że kabel pięciożyłowy zawsze będzie przesadą. Jeśli w przyszłości garaż ma otrzymać ładowarkę, sprężarkę albo urządzenia trójfazowe, doprowadzenie odpowiedniego przewodu podczas pierwszych prac ziemnych może oszczędzić później rozkopywania ogrodu.
Trasa kabla i skrzyżowania z innymi instalacjami
Przed rozpoczęciem kopania trzeba ustalić przebieg istniejących przewodów, rur wodociągowych, kanalizacji, gazu i telekomunikacji. Dokumentacja działki bywa niepełna, dlatego przy starszych budynkach rozsądnie jest sprawdzić trasę także detektorem instalacji. Nie wolno zakładać, że nieoznaczony przewód nie istnieje.
Trasę najlepiej prowadzić możliwie prosto, w miejscach, które nie będą później zabudowane, obsadzone dużymi drzewami ani regularnie przekopywane. Dobrze zaplanowana linia ułatwia znalezienie kabla po latach i zmniejsza ryzyko przecięcia go podczas stawiania ogrodzenia lub sadzenia roślin.
Przy skrzyżowaniu z drogą, wodociągiem, kanalizacją, gazociągiem albo inną instalacją kabel powinien znaleźć się w rurze ochronnej. W typowych wytycznych dla takich przejść osłona powinna wychodzić co najmniej 50 cm poza krawędź krzyżowanego obiektu lub drogi. Dokładne odległości zależą jednak od rodzaju instalacji i jej zarządcy.
Przy zbliżeniach i skrzyżowaniach nie układa się kabli przypadkowo jeden nad drugim. Dla kabli elektroenergetycznych do 1 kV spotyka się wymaganie zachowania około 10 cm odległości pionowej przy skrzyżowaniu z kablem tego samego napięcia lub przewodem sygnalizacyjnym. W przypadku gazu, sieci ciepłowniczej czy wodociągu trzeba sprawdzić właściwe warunki techniczne, ponieważ nie istnieje jedna bezpieczna wartość dla wszystkich mediów.
Jeżeli kabel wychodzi z ziemi przy ścianie, słupku lub rozdzielnicy, również powinien być chroniony przed uderzeniem, promieniowaniem UV i przypadkowym wyrwaniem. Wejście do budynku uszczelnia się tak, aby woda nie mogła spływać po kablu do środka.
Jak wykonać instalację, żeby można było ją później sprawdzić
Prace najlepiej rozpocząć od prostego szkicu z wymiarami od trwałych punktów, takich jak narożniki budynku, ogrodzenie czy studzienka. Po zasypaniu wykopu taki rysunek, uzupełniony zdjęciami, będzie jedynym praktycznym dowodem przebiegu trasy. Ja zawsze zalecam dokumentację przed zasypaniem, bo pamięć właściciela działki po kilku latach bywa zaskakująco zawodna.
- Ustal przeznaczenie obwodu i przewidywane obciążenie.
- Dobierz kabel, zabezpieczenia i ewentualną rurę ochronną.
- Sprawdź istniejące uzbrojenie terenu oraz zaplanuj skrzyżowania.
- Wykonaj wykop, podsypkę i ułóż kabel bez ostrych załamań.
- Zabezpiecz wejścia do budynku oraz miejsca narażone na uszkodzenia.
- Zrób zdjęcia, pomiary odległości i dopiero wtedy zasyp trasę.
Obwód zewnętrzny powinien mieć prawidłowo poprowadzoną żyłę ochronną PE, zabezpieczenie nadprądowe oraz ochronę różnicowoprądową dobraną do układu instalacji. Wyłącznik różnicowoprądowy o czułości 30 mA jest powszechnie stosowany do ochrony dodatkowej obwodów użytkowanych przez ludzi, ale sam nie zastępuje przewodu ochronnego ani poprawnie dobranego zabezpieczenia.
Przed uruchomieniem elektryk powinien sprawdzić między innymi ciągłość przewodu ochronnego, rezystancję izolacji, impedancję pętli zwarcia oraz działanie wyłącznika różnicowoprądowego. Taki zestaw pomiarów pokazuje, czy instalacja zadziała prawidłowo nie tylko w normalnej pracy, ale również przy uszkodzeniu izolacji.
Podziemnych połączeń kabla lepiej unikać. Jeżeli wykonanie połączenia jest absolutnie konieczne, należy użyć fabrycznej mufy przeznaczonej do pracy w ziemi, dobranej do typu kabla i napięcia. Skręcone żyły owinięte taśmą, nawet jeśli początkowo działają, są proszeniem się o wilgoć, korozję i awarię.
Błędy, które najczęściej kończą się rozkopywaniem ogrodu
Najwięcej problemów wynika nie z trudnych obliczeń, lecz z pozornych oszczędności. Kabel układany zbyt płytko albo bez podsypki może działać przez kilka sezonów, a potem zostać uszkodzony przez łopatę, mróz, korzenie lub nacisk samochodu.
- Zakopanie przewodu YDY albo kabla przedłużacza bez przeznaczenia do pracy w gruncie.
- Ułożenie kabla bez piasku, bez folii ostrzegawczej i bez dokumentacji trasy.
- Prowadzenie przewodu pod podjazdem bez dodatkowej osłony.
- Zasypanie wykopu kamieniami, gruzem lub ziemią z ostrymi odłamkami.
- Wykonanie połączenia kabli w zwykłej puszce zakopanej w ziemi.
- Dobór przekroju wyłącznie do mocy urządzenia, bez sprawdzenia długości i spadku napięcia.
- Brak pomiarów po zakończeniu prac albo podłączenie obwodu bez właściwej ochrony różnicowoprądowej.
Szczególnie zdradliwy jest błąd z głębokością. Wykop może mieć 70 cm, ale jeśli później dosypie się ziemi albo położy kostkę, kabel znajdzie się znacznie płycej względem nowej powierzchni. Głębokość trzeba oceniać od końcowego poziomu terenu, a nie od stanu działki w dniu kopania.
Zanim zasypiesz wykop, zostaw sobie margines bezpieczeństwa
Przed zamknięciem prac sprawdź, czy masz:
- kabel dopuszczony do układania w ziemi,
- około 70 cm głębokości na typowej trasie niskiego napięcia,
- podsypkę i obsypkę z piasku,
- niebieską folię ostrzegawczą nad kablem,
- rury ochronne w miejscach skrzyżowań i przy narażeniu na nacisk,
- zdjęcia oraz szkic przebiegu trasy,
- protokół pomiarów wykonany przez kompetentnego elektryka.
Jeżeli instalacja ma zasilać tylko kilka lamp, rozwiązanie będzie stosunkowo proste. Gdy w grę wchodzi garaż, warsztat, pompa, fotowoltaika albo przyszłe urządzenia dużej mocy, rozsądniej zaplanować całość z elektrykiem przed pierwszym wbiciem łopaty. Dobrze położony kabel może służyć przez dziesięciolecia, a poprawianie źle wykonanej trasy niemal zawsze kosztuje więcej niż właściwy dobór materiałów na początku.
