Gdy liczy się pewne połączenie elektryczne, złoto często pojawia się jako materiał niemal idealny. Rzeczywiście przewodzi prąd, ale w domowej instalacji nie zastępuje miedzi, ponieważ jest droższe i ma nieco gorsze parametry przewodzenia. Wyjaśniam, skąd bierze się jego popularność w elektronice, jak wypada na tle innych metali i gdzie można spotkać je w praktyce.
Najważniejszy wniosek dla domowej instalacji
- Złoto przewodzi prąd i jest jednym z dobrych przewodników elektrycznych.
- Jego rezystywność wynosi około 2,44 × 10-8 Ω·m w temperaturze pokojowej.
- Srebro i miedź przewodzą lepiej, a przy tym są zdecydowanie tańsze.
- Największą zaletą złota jest odporność na korozję i utlenianie, nie rekordowa przewodność.
- W domu złoto stosuje się głównie jako cienką warstwę na stykach i złączach, a nie jako materiał przewodów.
Czy złoto przewodzi prąd i jak dobrze?
Tak, złoto jest metalem przewodzącym. Jego atomy udostępniają elektrony, które mogą przemieszczać się w strukturze metalu, dlatego po przyłożeniu napięcia przez złoty element popłynie prąd. W normalnych warunkach można więc bez wahania zaliczyć je do dobrych przewodników elektrycznych.
Pod względem samej przewodności złoto nie zajmuje jednak pierwszego miejsca. Dla czystego metalu przy temperaturze około 20°C podaje się przewodność rzędu 4,1 × 107 S/m, czyli siemensów na metr. Im wyższa przewodność, tym mniejszy opór stawia materiał przepływowi prądu.
W praktyce oznacza to, że złoty przewód o tych samych wymiarach będzie miał nieco większy opór niż przewód miedziany. Różnica nie przekreśla jego zastosowania, ale sprawia, że w instalacjach domowych złoto byłoby rozwiązaniem nieproporcjonalnie drogim.

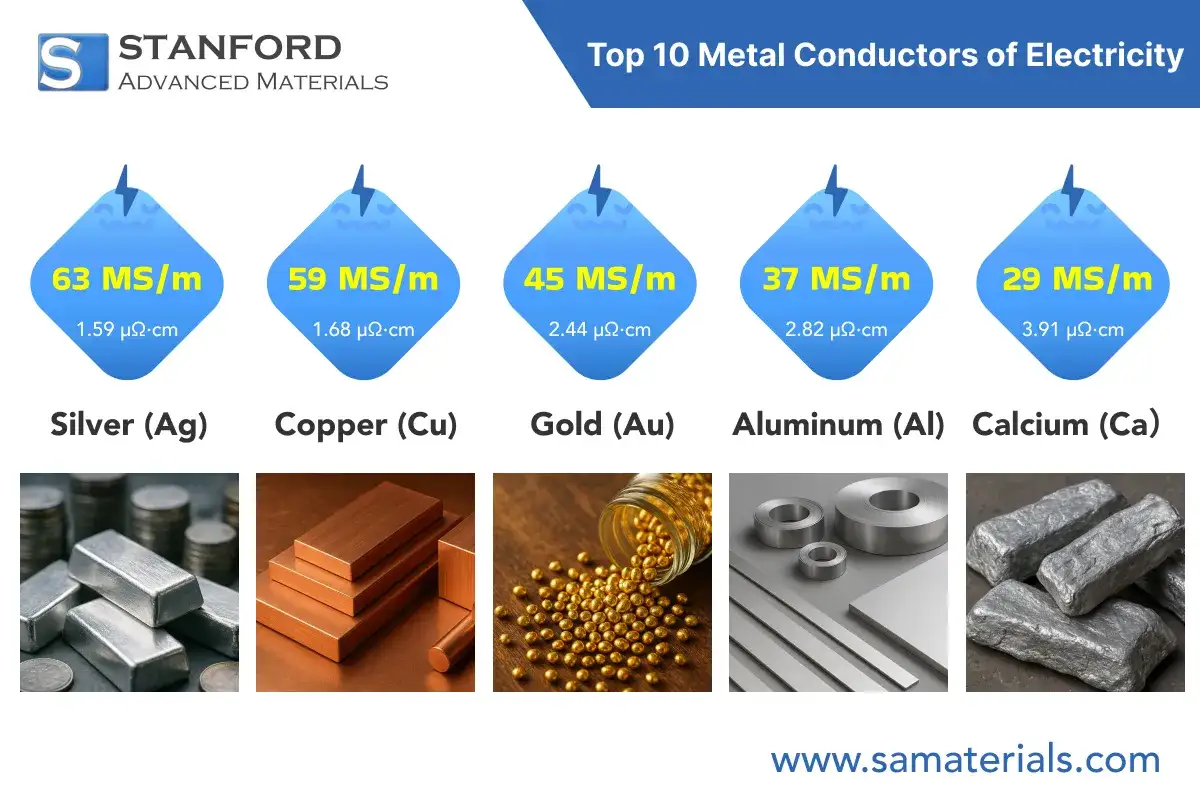

Złoto, miedź, srebro i aluminium w jednym porównaniu
Najłatwiej zrozumieć sens stosowania złota, gdy zestawi się je z metalami używanymi w przewodach. Poniższe wartości są orientacyjne i mogą zmieniać się w zależności od czystości materiału oraz temperatury.
| Materiał | Przewodność elektryczna | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|---|
| Srebro | około 6,3 × 107 S/m | Najlepsze przewodnictwo | Specjalistyczne styki, elektronika, aparatura |
| Miedź | około 5,8-6,0 × 107 S/m | Bardzo dobry stosunek ceny do parametrów | Przewody, kable, instalacje domowe |
| Złoto | około 4,1 × 107 S/m | Odporność na utlenianie | Styki, złącza, elektronika precyzyjna |
| Aluminium | około 3,5 × 107 S/m | Niska masa i cena | Linie energetyczne, większe przekroje przewodów |
Miedź przewodzi lepiej od złota i kosztuje wielokrotnie mniej, dlatego wygrywa w gniazdach, rozdzielnicach, przedłużaczach i kablach instalacyjnych. W domowej elektryce liczy się nie tylko przewodność, ale też cena, dostępność, łatwość obróbki, wytrzymałość mechaniczna i możliwość wykonania bezpiecznych połączeń.
Srebro ma jeszcze lepsze parametry, lecz jest miękkie i łatwiej reaguje z zanieczyszczeniami obecnymi w powietrzu. Złoto przegrywa z nim i z miedzią w przewodzeniu, ale wygrywa tam, gdzie ważny jest stabilny kontakt przez wiele lat.
Dlaczego elektronika korzysta ze złota?
Największa zaleta złota nie polega na tym, że przewodzi najlepiej. Ten metal jest chemicznie odporny i w typowych warunkach nie pokrywa się łatwo warstwą tlenków, która pogarsza kontakt elektryczny.
Ma to znaczenie przede wszystkim na powierzchni styku. Nawet jeśli ścieżka lub przewód wykonano z miedzi, jej odsłonięta powierzchnia może z czasem ciemnieć, utleniać się albo reagować z wilgocią. Cienka warstwa złota ogranicza ten problem i pomaga utrzymać niski opór połączenia.
Gdzie można spotkać pozłacane elementy?
- Wtyki i złącza elektroniczne, szczególnie w urządzeniach wymagających wielu cykli podłączania.
- Styki przekaźników i przełączników, gdzie niewielki prąd musi płynąć przez czystą, stabilną powierzchnię.
- Gniazda układów scalonych, kart rozszerzeń i innych elementów komputerowych.
- Złącza pomiarowe stosowane w aparaturze laboratoryjnej i automatyce.
- Elementy elektroniki samochodowej, narażone na wilgoć, drgania i zmiany temperatury.
Warto przy tym odróżnić prawdziwe złoto od marketingowej nazwy „pozłacane”. W wielu produktach warstwa ma zaledwie ułamki mikrometra lub kilka mikrometrów grubości, a pod nią znajduje się nikiel, miedź albo inny materiał bazowy. Taka powłoka nie oznacza, że cały element jest wykonany ze złota, lecz że jego powierzchnia ma zachować dobry kontakt.
Czy złoty przewód miałby sens w instalacji domowej?
W typowym domu nie. Przewody wykonuje się przede wszystkim z miedzi, a w niektórych zastosowaniach także z aluminium. Złoto byłoby niepraktyczne ze względu na cenę, mniejszą przewodność od miedzi oraz podatność na odkształcenia wynikającą z jego miękkości.
Jeżeli przewód ma przenosić większy prąd, znaczenie ma jego długość, przekrój, sposób ułożenia i temperatura pracy. Sam fakt, że materiał przewodzi prąd, nie oznacza jeszcze, że nadaje się do instalacji 230 V. Bezpieczeństwo zależy od całego układu, w tym izolacji, zabezpieczeń nadprądowych, jakości zacisków i poprawnego doboru przekroju.
Nie polecam też wykorzystywania złotej biżuterii, monet ani przypadkowych metalowych przedmiotów jako elementów obwodu. Mogą przewodzić, ale nie mają odpowiedniej izolacji, przekroju, wytrzymałości ani certyfikowanego przeznaczenia. Przy napięciu sieciowym taki eksperyment może skończyć się porażeniem, zwarciem albo pożarem.
Przeczytaj również: Schemat instalacji elektrycznej w domu - jak go czytać?
Co ma większe znaczenie niż rodzaj metalu?
W praktyce bardzo często problemem nie jest sam przewodnik, tylko połączenie. Luźna śruba, zabrudzony zacisk lub przewód wsunięty zbyt płytko mogą zwiększyć opór, powodować grzanie i prowadzić do awarii, nawet gdy użyto dobrej miedzi.
Przy pracach domowych zwracam szczególną uwagę na jakość zacisku i ochronę przed wilgocią. To one zwykle decydują o trwałości połączenia bardziej niż szukanie egzotycznego materiału o minimalnie lepszych parametrach.
Jak rozumieć przewodnictwo złota w praktycznym pomiarze?
Do prostego sprawdzenia ciągłości obwodu można użyć multimetru ustawionego na pomiar rezystancji. Przed pomiarem element musi być odłączony od zasilania, a wynik trzeba interpretować z uwzględnieniem długości, przekroju i jakości końcówek pomiarowych.

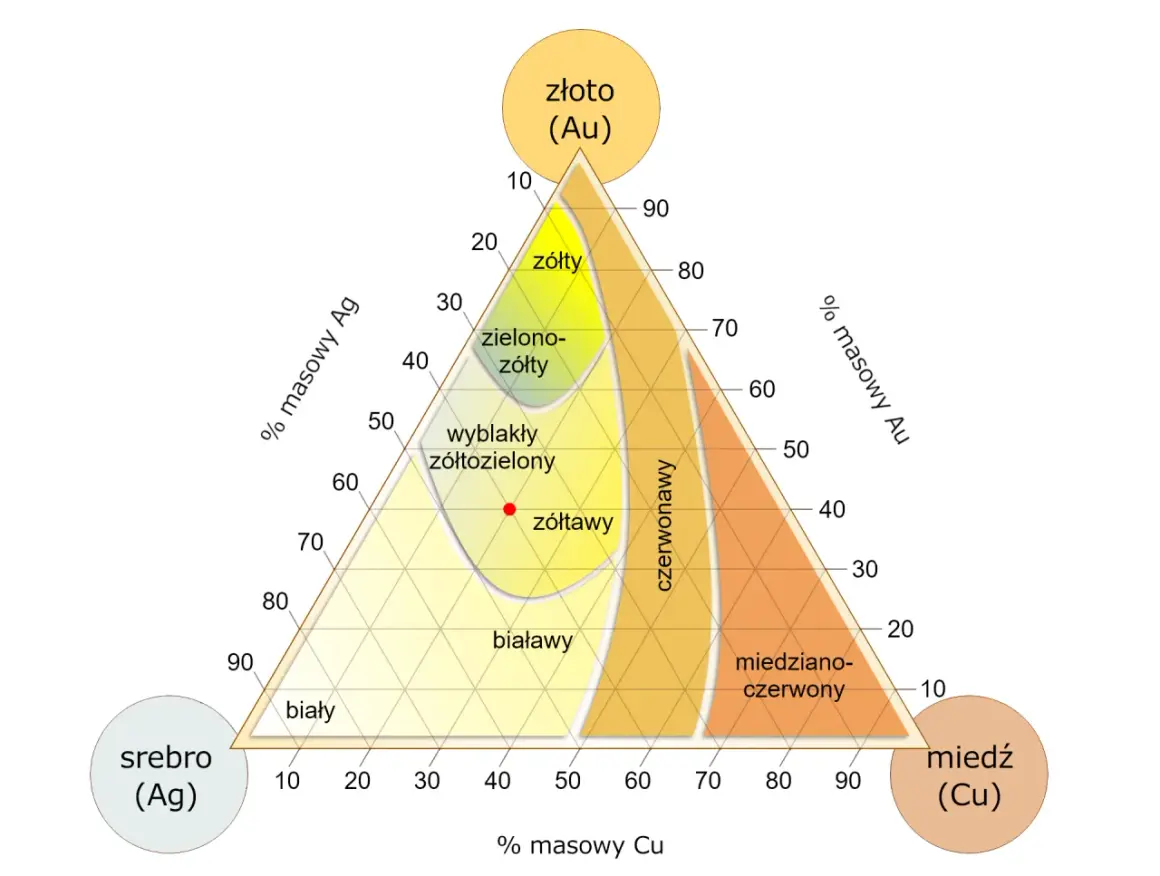

Krótki, gruby kawałek złota będzie miał bardzo mały opór, często porównywalny z oporem przewodów testera. Nie oznacza to jednak, że każdy złoty przedmiot zachowa się tak samo. Stopy złota, powłoki dekoracyjne, zabrudzenia i cienkie warstwy mogą dawać inne wyniki niż czysty metal.
W przypadku pozłacanych styków miernik może również pokazać opór zależny od nacisku sond. Cienka powłoka łatwo ulega zarysowaniu, a sonda może przebić ją i dotrzeć do materiału znajdującego się pod spodem. Dlatego taki test mówi przede wszystkim o konkretnym punkcie kontaktu, a nie o jakości całego elementu.
Najczęstsze nieporozumienia wokół złotych styków
Jednym z popularnych mitów jest przekonanie, że złoto przewodzi prąd najlepiej ze wszystkich metali. To nieprawda, ponieważ pierwszeństwo należy do srebra, a bardzo blisko za nim znajduje się miedź. Złoto jest cenione za połączenie dobrego przewodnictwa z odpornością chemiczną.
Drugie nieporozumienie dotyczy grubości powłoki. Pozłacane złącze nie zawsze będzie trwalsze od zwykłego złącza. Dużo zależy od jakości powłoki, jej grubości, warstwy pośredniej, siły tarcia i warunków pracy. Tanie, dekoracyjne pokrycie może szybko się wytrzeć.
Nie ma też sensu pokrywać złotem całej domowej instalacji. Jeśli celem jest ograniczenie strat i uzyskanie trwałego połączenia, lepszy efekt dają dobrze dobrane przewody miedziane, prawidłowe zaciski oraz zabezpieczenie instalacji przed wilgocią i przeciążeniem.
Złoto sprawdza się tam, gdzie ważniejsza jest trwałość styku
Złoto przewodzi prąd, ale jego główna przewaga ujawnia się dopiero w konkretnym zastosowaniu. Nie jest najlepszym materiałem na przewody w domu, za to bardzo dobrze sprawdza się jako warstwa chroniąca powierzchnię styku przed korozją i pogorszeniem parametrów.
Najprostsza zasada brzmi więc tak: do przesyłania energii wybieram najczęściej miedź, a złoto traktuję jako materiał do specjalistycznych styków i złączy. Taki podział jest ekonomiczny, technicznie uzasadniony i wystarczający dla większości instalacji domowych.
