Po remoncie, zalaniu albo przypadkowym przewierceniu ściany trudno ocenić stan przewodu bez odpowiedniego testu. Prawidłowo wykonany pomiar rezystancji izolacji kabla pokazuje, czy prąd nie ucieka przez uszkodzoną, zawilgoconą lub starzejącą się izolację. Wyjaśniam, jak przygotować instalację domową, jak odczytać wynik, kiedy wystarczy kontrola jednego obwodu i dlaczego zwykły multimetr nie zastępuje profesjonalnego miernika.
Najważniejsze zasady bezpiecznego sprawdzenia izolacji przewodu
- Specjalny miernik podaje napięcie stałe 250, 500 albo 1000 V, dlatego nie zastąpi go funkcja omomierza.
- W typowym obwodzie domu 230/400 V stosuje się zwykle 500 V DC, a minimalna wartość według PN-HD 60364-6 wynosi 1 MΩ.
- Przed badaniem trzeba odłączyć zasilanie, odbiorniki, elektronikę i elementy mogące ulec uszkodzeniu, a po teście odczekać na rozładowanie przewodu.
- Wynik bliski minimum, niestabilny albo wyraźnie gorszy od pozostałych obwodów traktuję jako sygnał do szukania przyczyny.
- W instalacji domowej pomiar powinien wykonać elektryk z odpowiednimi kwalifikacjami i zakończyć go protokołem.
Co naprawdę sprawdza badanie izolacji kabla
Izolacja ma odseparować żyły robocze od siebie oraz od przewodu ochronnego. Z czasem może jednak stracić swoje właściwości przez wilgoć, przegrzewanie, promieniowanie UV, starzenie tworzywa albo uszkodzenie mechaniczne. Pomiar pokazuje, jak duży prąd upływu pojawia się przy podwyższonym napięciu stałym.
Im wyższa rezystancja, tym lepiej izolacja ogranicza przepływ prądu. Bardzo niski wynik może oznaczać zwarcie między żyłami, przebicie do przewodu PE, zawilgocenie puszki albo uszkodzenie któregoś z podłączonych urządzeń. Trzeba jednak pamiętać, że miernik ocenia cały badany odcinek, a nie tylko sam kabel.
Kabel a kompletny obwód
Jeżeli sprawdzam kabel leżący jeszcze na budowie, odłączam go z obu stron i badam jego żyły między sobą oraz względem ekranu, powłoki lub przewodu ochronnego. W gotowej instalacji pomiar wykonuje się najczęściej od strony rozdzielnicy, po odłączeniu odbiorników. Dzięki temu wynik dotyczy przewodów, a nie na przykład zasilacza LED, sterownika ogrzewania czy uszkodzonej oprawy.
To rozróżnienie ma praktyczne znaczenie. Wynik 0,4 MΩ może wskazywać na wadliwy przewód, ale równie dobrze na pozostawiony ogranicznik przepięć albo urządzenie elektroniczne, którego nie wolno testować napięciem 500 V. Dlatego sama liczba bez informacji o sposobie przygotowania obwodu bywa myląca.
Jak przygotować instalację i wykonać pomiar bez ryzyka
Do badania używa się miernika rezystancji izolacji, potocznie nazywanego megomierzem. Przyrząd wytwarza napięcie probiercze i mierzy niewielki prąd płynący przez izolację. Zwykły multimetr ustawiony na pomiar oporu działa przy napięciu kilku woltów, więc może wykryć tylko bardzo poważne zwarcie, ale nie pokaże osłabionej izolacji.
Przygotowanie obwodu
- Wyłączam obwód i sprawdzam odpowiednim przyrządem, czy rzeczywiście nie ma na nim napięcia.
- Zabezpieczam rozdzielnicę przed przypadkowym ponownym załączeniem.
- Odłączam odbiorniki, elektronikę, zasilacze, sterowniki, fotowoltaikę oraz ograniczniki przepięć, jeśli producent lub procedura pomiarowa tego wymaga.
- Sprawdzam stan przewodów, zacisków i puszek, ponieważ wilgoć lub zabrudzenie mogą zaniżyć wynik.
- Wykonuję test między odpowiednimi żyłami i przewodem ochronnym, zgodnie ze schematem instalacji.
W typowym obwodzie jednofazowym bada się izolację między L i N, L i PE oraz N i PE. Przy samodzielnym kablu wielożyłowym można łączyć pozostałe żyły razem i sprawdzać je względem badanej żyły, a także wykonać pomiary między poszczególnymi parami. W obwodzie trójfazowym dochodzą pomiary między żyłami fazowymi oraz względem PE.
Po zakończeniu testu nie dotykam od razu końcówek przewodu. Dłuższy kabel może zachować ładunek, dlatego trzeba poczekać, aż miernik zakończy automatyczne rozładowanie, albo wykonać je zgodnie z instrukcją przyrządu. Badanie na czynnym obwodzie jest niedopuszczalne, a błędne podłączenie może uszkodzić instalację lub stworzyć zagrożenie porażeniem.
Jakie napięcie pomiarowe i jaki wynik są prawidłowe
Wartość napięcia probierczego dobiera się do napięcia znamionowego obwodu, a nie do własnego uznania. Dla najczęściej spotykanych instalacji domowych 230/400 V stosuje się 500 V prądu stałego. Zestawienie praktycznych wartości wygląda następująco:
| Rodzaj obwodu | Napięcie probiercze DC | Minimalna rezystancja izolacji |
|---|---|---|
| SELV i PELV | 250 V | 0,5 MΩ |
| Obwody do 500 V włącznie | 500 V | 1 MΩ |
| Obwody powyżej 500 V | 1000 V | 1 MΩ |

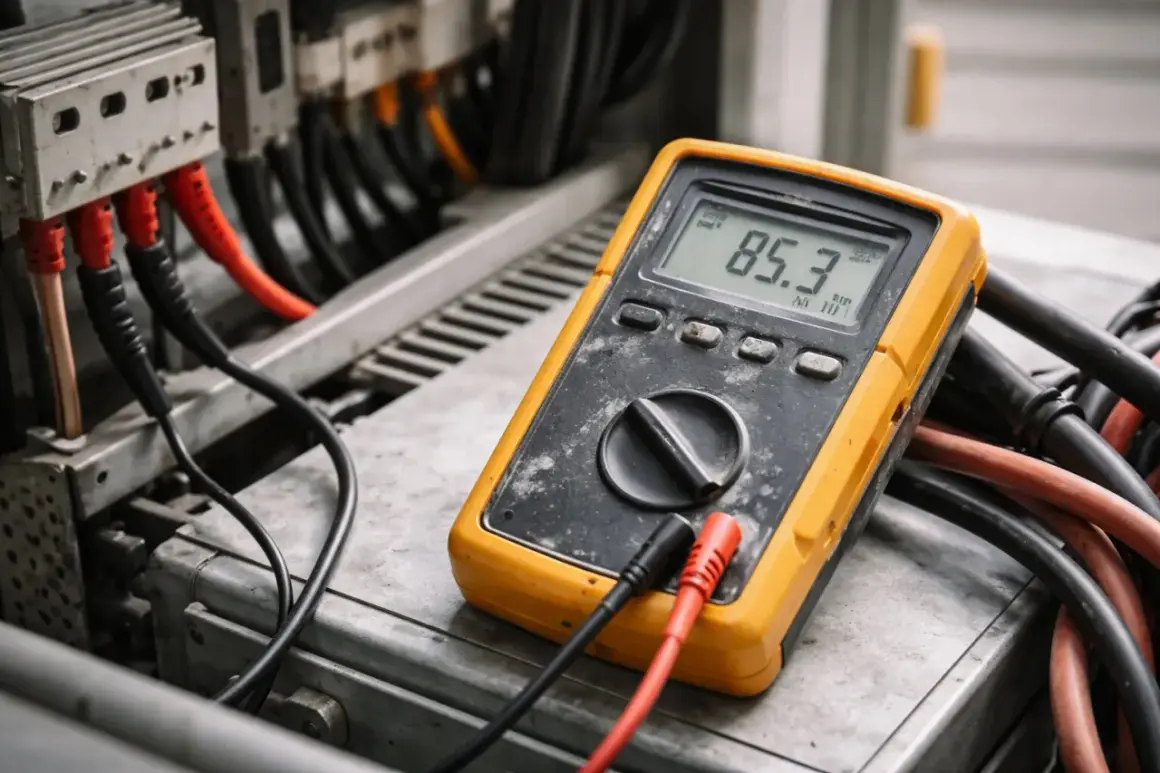

Dla zwykłego obwodu gniazd lub oświetlenia wynik poniżej 1 MΩ oznacza niespełnienie minimalnego kryterium stosowanego dla obwodów do 500 V. Nie traktuję jednak 1 MΩ jako celu. To granica dopuszczalności, a nie oznaka świetnego stanu instalacji. Nowy, suchy obwód często pokazuje dziesiątki albo setki megaomów, choć dokładna wartość zależy między innymi od długości kabla, temperatury i wilgotności.
Jeśli nie można odłączyć ogranicznika przepięć lub wrażliwej elektroniki, w uzasadnionych przypadkach stosuje się 250 V DC. Nie wolno jednak samodzielnie obniżać napięcia tylko po to, żeby uzyskać lepszy wynik. O sposobie badania decyduje dokumentacja urządzeń, rodzaj instalacji i przyjęta procedura.
Na odczyt wpływa także czas pomiaru. Wiele badań ocenia się po około 60 sekundach, gdy wskazanie się stabilizuje, ale ostatecznie trzeba stosować instrukcję miernika i wymagania właściwe dla danej instalacji. Krótki, przypadkowy odczyt może nie pokazać problemu z izolacją o dużej pojemności.
Co oznacza niski albo niestabilny wynik
Najgorszym błędem jest zakończenie pracy na stwierdzeniu, że „miernik pokazał za mało”. Wynik trzeba zlokalizować. Ja zaczynam od odłączenia wszystkich odbiorników i ponownego pomiaru, a jeśli wartość nadal jest niska, dzielę obwód na krótsze odcinki w puszkach lub rozdzielnicy.
| Odczyt | Najbardziej prawdopodobna interpretacja |
|---|---|
| Poniżej wartości minimalnej | Uszkodzenie, zawilgocenie, zabrudzenie, pozostawione urządzenie albo błąd połączenia. |
| Około 1-2 MΩ | Formalnie może przekraczać minimum, ale wynik jest ostrzegawczy, szczególnie w nowej instalacji. |
| Wartość mocno zmienna | Wilgoć, niestabilny kontakt, ładowanie pojemności kabla albo elektronika podłączona do obwodu. |
| Bardzo wysoka wartość lub symbol OL | Brak wykrytego upływu w zakresie pomiarowym miernika. Nie oznacza to automatycznie, że sprawdzono całą instalację. |
Typowe przyczyny problemów
- Przewiercenie kabla podczas montażu szafki, karnisza lub uchwytu.
- Wilgoć w puszce, pod posadzką, w garażu albo w nieogrzewanym pomieszczeniu.
- Przecięcie izolacji przy zdejmowaniu płaszcza lub zbyt mocne zagięcie kabla.
- Nadtopienie przewodu przy oprawie, piekarniku, płycie grzejnej albo grzejniku.
- Połączenie neutralnego N z ochronnym PE za wyłącznikiem różnicowoprądowym.
- Uszkodzony zasilacz, filtr przeciwzakłóceniowy, ogranicznik przepięć lub sterownik.
Jeżeli wyłącznik różnicowoprądowy wyłącza zasilanie, nie zakładam od razu, że winny jest kabel. Przyczyną może być suma niewielkich prądów upływu z wielu urządzeń, wilgotna oprawa albo błędne połączenie N-PE. Pomiar izolacji pomaga zawęzić problem, ale nie zastępuje pomiaru działania RCD, ciągłości przewodów ochronnych i impedancji pętli zwarcia.
Kiedy zlecić badanie i co powinien zawierać protokół
Badanie wykonuje się przy odbiorze nowej instalacji, po większym remoncie, po zalaniu, po uszkodzeniu mechanicznym oraz wtedy, gdy bez wyraźnej przyczyny zadziałała różnicówka. W domu warto sprawdzić obwód również po wymianie kabla prowadzonego w ziemi lub po ingerencji w instalację podtynkową.
Prawo budowlane przewiduje kontrolę instalacji elektrycznej co najmniej raz na 5 lat. W praktyce częstotliwość może być większa, jeśli budynek jest wilgotny, instalacja stara, intensywnie obciążona albo wcześniej występowały problemy.
Protokół powinien wskazywać co najmniej identyfikację obwodu, zastosowane napięcie probiercze, punkty pomiarowe, uzyskane wartości, datę, dane miernika i informacje o warunkach badania. Przydatna jest też adnotacja, które odbiorniki odłączono. Sam podpis bez tabeli wyników ma niewielką wartość diagnostyczną, bo nie pozwala porównać stanu instalacji za kilka lat.
Przeczytaj również: Jak ładować akumulator żelowy, żeby go nie uszkodzić?
Ile kosztuje usługa
W polskich cennikach pojedynczy pomiar obwodu bywa wyceniany orientacyjnie na 10-40 zł, ale elektryk często dolicza dojazd, przygotowanie instalacji i sporządzenie dokumentacji. Za kompletny przegląd mieszkania można spotkać ceny rzędu 250-450 zł, a domu jednorodzinnego około 400-700 zł. Ostateczna kwota zależy od liczby obwodów, lokalizacji i tego, czy w cenie są także pomiary ochronne.
Nie próbowałbym oszczędzać na kwalifikacjach wykonawcy. Miernik powinien być sprawny i mieć aktualne sprawdzenie, a osoba wykonująca badanie musi umieć bezpiecznie odłączyć urządzenia oraz ocenić wynik w odniesieniu do konkretnego układu instalacji.
Dobry wynik to początek świadomej kontroli instalacji
Pojedynczy wynik mówi, jak instalacja zachowuje się w dniu badania, ale dopiero porównanie kolejnych protokołów pokazuje, czy izolacja traci swoje właściwości. Z tego powodu zachowałbym dokumentację i zwracał uwagę na obwody, których rezystancja wyraźnie spada, nawet jeśli nadal przekracza wymagane minimum.
Najrozsądniejsza praktyka jest prosta: po ingerencji w przewody wykonuję kontrolę, przy problemach nie ograniczam się do resetowania różnicówki, a w wilgotnych pomieszczeniach szukam także źródła zawilgocenia. Bezpieczna instalacja to nie tylko wysoka liczba na wyświetlaczu, lecz także prawidłowo przygotowany pomiar i czytelny protokół.
