Silnik buczy, wentylator nie chce wystartować, a urządzenie raz działa, a raz nie? Przyczyną może być kondensator, który stracił pojemność, ma zwarcie albo nie trzyma parametrów pod obciążeniem. Pokażę, jak sprawdzić kondensator miernikiem, jak bezpiecznie go rozładować, odczytać wynik i ocenić, czy wystarczy wymiana elementu, czy potrzebna jest dokładniejsza diagnostyka.
Najkrótsza droga do wiarygodnego wyniku pomiaru
- Odłącz zasilanie i upewnij się miernikiem, że na układzie nie ma napięcia.
- Rozładuj kondensator przez rezystor, a nie przez zwarcie końcówek śrubokrętem.
- Najlepszy wynik daje tryb pomiaru pojemności i element odłączony od obwodu.
- Odczyt porównaj z wartością na obudowie oraz dopuszczalną tolerancją producenta.
- Sam pomiar pojemności nie wykrywa każdego problemu, szczególnie wysokiego ESR i przebicia pod napięciem.
Najpierw odłącz i rozładuj element
Największy błąd początkujących polega na przyłożeniu sond do kondensatora bez sprawdzenia, czy nadal jest naładowany. Nawet po wyjęciu wtyczki z gniazdka kondensator może przez pewien czas przechowywać energię, dlatego przed pomiarem traktuję go tak, jakby nadal był pod napięciem.
Jeżeli element pracuje w urządzeniu zasilanym z sieci 230 V, wyłącz urządzenie, wyjmij wtyczkę i odczekaj chwilę. W instalacji stacjonarnej wyłącz odpowiedni obwód w rozdzielnicy, zabezpiecz go przed przypadkowym włączeniem i sprawdź brak napięcia miernikiem o właściwej kategorii bezpieczeństwa.
Bezpieczne rozładowanie
Kondensator rozładowuje się przez rezystor o odpowiedniej mocy i rezystancji. W instrukcjach pomiarowych często stosuje się rezystor 20 kΩ o mocy 5 W przy określonych obwodach stałoprądowych, ale nie jest to uniwersalna wartość dla każdego kondensatora. Przy większej pojemności lub napięciu potrzebny może być dłuższy czas rozładowania i element o większej mocy.
Nie zwieraj wyprowadzeń metalowym narzędziem. Powstająca iskra może uszkodzić kondensator, stopić końcówkę przewodu, uszkodzić płytkę, a przy dużej energii także poparzyć rękę. Po rozładowaniu sprawdź napięcie bezpośrednio na zaciskach i dopiero wtedy przejdź do właściwego testu.
Co przygotować
- multimetr z funkcją pomiaru pojemności, oznaczoną zwykle symbolem F, µF, nF lub symbolem kondensatora,
- izolowane przewody pomiarowe i sondy w dobrym stanie,
- rezystor do bezpiecznego rozładowania, jeśli element może gromadzić większy ładunek,
- informację z obudowy kondensatora, przede wszystkim pojemność, napięcie i polaryzację.
W przypadku kondensatorów z urządzeń mikrofalowych, falowników, klimatyzacji, pomp ciepła i większych silników nie ryzykowałbym pomiaru bez doświadczenia. Tam energia zgromadzona w elemencie bywa znacznie większa niż w małym kondensatorze z prostego zasilacza.
Pomiar pojemności daje najbardziej konkretną odpowiedź
Jeśli multimetr ma tryb pomiaru pojemności, jest to podstawowa metoda diagnostyczna. Kondensator trzeba odłączyć od obwodu, ponieważ pozostałe elementy mogą zmienić wynik albo całkowicie uniemożliwić poprawny odczyt.
- Wyłącz zasilanie i sprawdź brak napięcia.
- Rozładuj kondensator przez odpowiedni rezystor.
- Odłącz przynajmniej jedno jego wyprowadzenie, a najlepiej wyjmij element z układu.
- Ustaw multimetr na pomiar pojemności. W niektórych modelach trzeba dodatkowo nacisnąć przycisk wyboru funkcji.

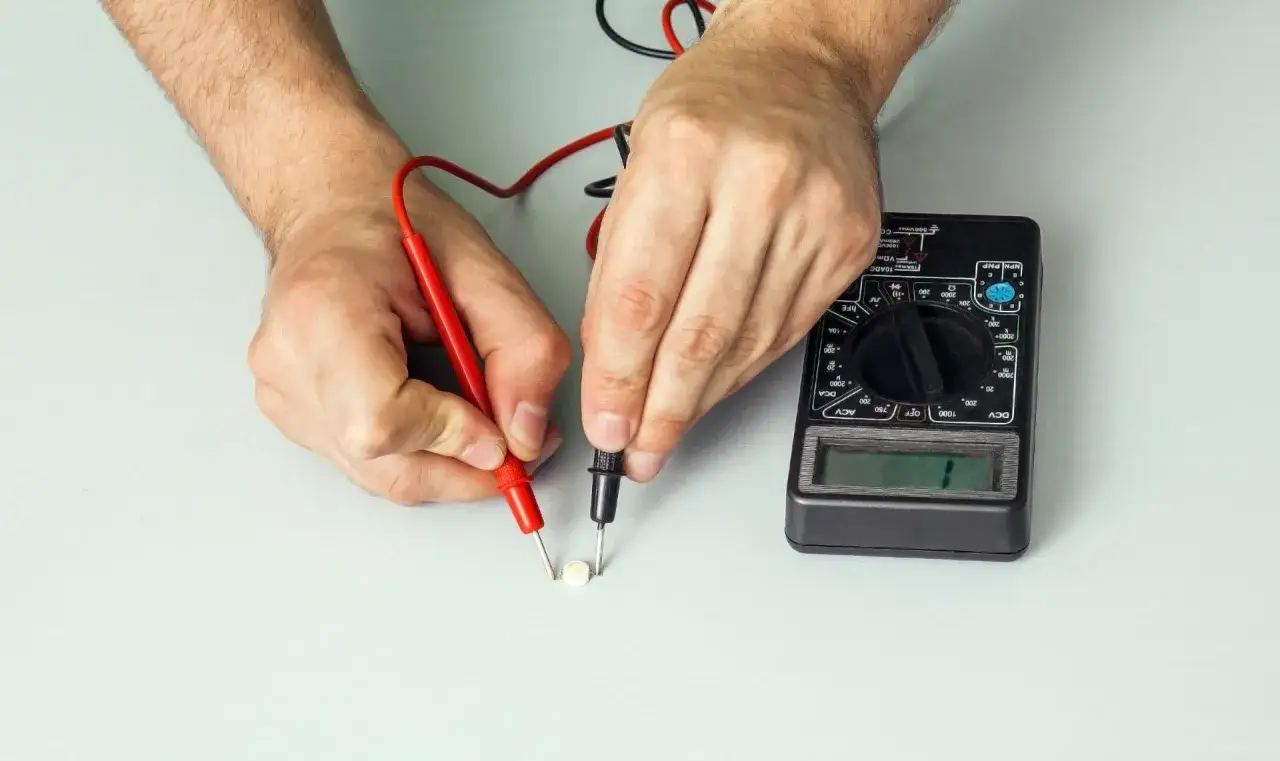

- Przyłóż sondy do wyprowadzeń i odczekaj kilka sekund na ustabilizowanie wskazania.
- Porównaj wynik z wartością nadrukowaną na obudowie.
Przykład jest prosty. Kondensator silnikowy opisany jako 16 µF nie musi pokazać idealnie 16,00 µF, ale wynik powinien mieścić się w tolerancji podanej przez producenta. Jeżeli na obudowie widnieje tolerancja ±5%, akceptowalny zakres wynosi około 15,2-16,8 µF.
Jednostki łatwo pomylić. 1 µF to 1000 nF, a 1 nF to 1000 pF. Jeżeli miernik pokazuje wartość o trzy rzędy wielkości inną od oczekiwanej, najpierw sprawdź jednostkę i zakres pomiarowy, zamiast od razu uznawać element za uszkodzony.
Co oznacza komunikat OL
Symbol OL może oznaczać przekroczenie zakresu pomiarowego, ale czasem wskazuje również na przerwę w kondensatorze. Ustaw wyższy zakres, jeśli multimetr go ma, i sprawdź element ponownie po odłączeniu od układu. Jeżeli nadal nie ma żadnej reakcji, kondensator prawdopodobnie nie przyjmuje ładunku.
Przy małych pojemnościach znaczenie ma także pojemność samych przewodów. Wtedy warto użyć funkcji względnej REL, jeśli multimetr ją oferuje. Najpierw wykonuje się pomiar z rozłączonymi sondami, a dopiero później podłącza element.
Gdy multimetr nie ma trybu pojemności
Tańszy multimetr często nie mierzy pojemności, ale nadal pozwala wykonać orientacyjny test omomierzem. Nie traktuję go jako pełnej diagnozy, tylko jako sposób na wykrycie zwarcia, przerwy albo reakcji na ładowanie.
- Odłącz i rozładuj kondensator.
- Ustaw pomiar rezystancji na odpowiednim zakresie.
- Przyłóż sondy do wyprowadzeń.
- Obserwuj wskazanie przez kilka sekund.
Sprawny kondensator może początkowo pokazać niską rezystancję, a potem wskazanie powinno rosnąć aż do wartości bardzo wysokiej lub komunikatu OL. Dzieje się tak dlatego, że bateria miernika ładuje kondensator niewielkim prądem.
Jeżeli miernik od razu pokazuje niemal 0 Ω i wskazanie się nie zmienia, element może mieć zwarcie. Jeżeli od początku pokazuje OL i nie ma żadnej krótkiej reakcji, kondensator może być przerwany. Trzeba jednak zachować ostrożność, bo wynik zależy od zakresu miernika, pojemności i rodzaju elementu.
Elektrolityczny i foliowy nie zachowują się identycznie
W kondensatorze elektrolitycznym wyprowadzenie dodatnie i ujemne mają znaczenie podczas pracy. Przy pomiarze omomierzem zacznij od podłączenia sond zgodnie z polaryzacją, a potem możesz odwrócić sondy i porównać reakcję. Kondensatory foliowe nie mają biegunowości, ale ich mała pojemność może być trudna do ocenienia zwykłym omomierzem.
Nie próbuj w ten sposób oceniać dokładnej pojemności. Omomierz pokaże jedynie, czy element reaguje na ładowanie, natomiast nie odpowie wiarygodnie, czy kondensator 10 µF ma rzeczywiście 10 µF albo czy nie ma nadmiernego prądu upływu.
Jak odczytać wynik i rozpoznać uszkodzenie
Sam numer na wyświetlaczu nie wystarczy. Kondensator może mieć poprawną pojemność na zimno, a mimo to tracić sprawność po nagrzaniu lub pod napięciem. Dlatego łączę pomiar elektryczny z oględzinami.
| Objaw pomiaru lub oględzin | Możliwa przyczyna | Co z tego wynika |
|---|---|---|
| Wynik bliski zeru i brak zmiany | Zwarcie wewnętrzne | Element zwykle kwalifikuje się do wymiany |
| Brak reakcji omomierza lub OL w trybie pojemności | Przerwa albo utrata kontaktu wewnętrznego | Pomiar należy powtórzyć poza układem, a potem rozważyć wymianę |
| Pojemność wyraźnie niższa od nominalnej | Wyschnięty elektrolit, starzenie lub uszkodzenie dielektryka | W silniku może pojawić się problem z rozruchem lub spadek mocy |
| Wybrzuszenie, wyciek, pęknięcie lub ślady przegrzania | Uszkodzenie mechaniczne albo termiczne | Nie warto montować elementu ponownie, nawet przy pozornie poprawnym odczycie |
| Poprawna pojemność, ale urządzenie nadal nie działa | Wysokie ESR, upływność lub problem w innym miejscu | Potrzebny może być miernik ESR albo test pod napięciem roboczym |
W kondensatorach silnikowych symptomy są dość charakterystyczne. Silnik może tylko buczeć, startować dopiero po ręcznym poruszeniu, wolniej się rozpędzać albo przegrzewać. Taki objaw nie potwierdza jeszcze winy kondensatora, ale połączenie go z wynikiem poniżej tolerancji daje mocną podstawę do wymiany.
Oględziny również mają znaczenie. Wybrzuszony elektrolit, wyciek lub osmalenie są wystarczającym powodem, by element wycofać z pracy. Nie ma sensu ratować części, która wizualnie nosi ślady przegrzania.
Kiedy zwykły pomiar nie wystarczy
Multimetr z funkcją µF mierzy pojemność metodą ładowania i rozładowania niewielkim prądem. To bardzo przydatny test, ale nie odtwarza wszystkich warunków pracy w instalacji ani urządzeniu. Nie wykryje pewnie każdego problemu z ESR, prądem upływu i przebiciem przy wyższym napięciu.
Jeśli kondensator ma prawidłową pojemność, a zasilacz pulsuje, silnik traci moment lub urządzenie wyłącza się po rozgrzaniu, potrzebny może być miernik ESR, tester elementów albo diagnostyka całego obwodu. W przypadku układów 230 V pomiar pod napięciem powinien wykonywać elektryk, który ma odpowiednie przyrządy i procedury.
Przeczytaj również: Dopuszczalny spadek napięcia - jakie limity obowiązują?
Dobór zamiennika ma znaczenie
Wymieniany kondensator powinien mieć tę samą pojemność, a jego napięcie znamionowe nie może być niższe od oryginalnego. W elementach silnikowych liczą się także typ pracy, temperatura, sposób montażu i przystosowanie do pracy z silnikiem.
Nie zastępuj bez sprawdzenia kondensatora klasy X lub Y przypadkowym elementem o podobnej pojemności. Są to kondensatory przeznaczone do określonych miejsc w obwodach sieciowych, a ich konstrukcja ma znaczenie dla bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.
Przy wymianie elektrolitu zwróć uwagę na polaryzację. Odwrócenie biegunów może doprowadzić do gwałtownego uszkodzenia elementu. Z kolei w kondensatorach foliowych i wielu silnikowych biegunowość nie występuje, ale zawsze warto kierować się oznaczeniami producenta.
Dwa pomiary, które oszczędzają czas przy naprawie
Najpraktyczniejszy schemat jest prosty. Najpierw wykonuję oględziny i bezpiecznie rozładowuję element, później mierzę pojemność poza układem. Jeśli wynik odbiega od tolerancji albo widać ślady przegrzania, wymiana jest zwykle rozsądniejsza niż dalsze eksperymenty z uszkodzonym podzespołem.
Jeżeli pojemność jest poprawna, nie zamykaj diagnozy zbyt szybko. Sprawdź przewody, zaciski, wyłącznik, uzwojenie silnika i elementy zasilania, a przy poważniejszych urządzeniach zleć test ESR lub pomiar pod obciążeniem osobie z odpowiednim sprzętem. Dobry odczyt na multimetrze to ważna wskazówka, ale nie zawsze pełny werdykt.
