Trzy punkty sterowania jednym światłem przydają się na klatce schodowej, długim korytarzu albo w dużym pokoju z kilkoma wejściami. Pokażę, jak wygląda poprawny schemat połączenia dwóch łączników schodowych i jednego krzyżowego, które przewody odpowiadają za poszczególne funkcje oraz gdzie najczęściej pojawiają się błędy.
Trzy miejsca sterowania wymagają konkretnego układu przewodów
- Dwa łączniki schodowe znajdują się na początku i końcu obwodu.
- W środku montuje się jeden łącznik krzyżowy.
- Przewód fazowy L trafia do zacisku wspólnego pierwszego łącznika.
- Przewody neutralny N i ochronny PE prowadzi się bezpośrednio do oprawy.
- Nie wolno rozpoznawać funkcji przewodu wyłącznie po jego kolorze.
- Przy niepewnej instalacji najbezpieczniej zlecić pomiary elektrykowi z odpowiednimi kwalifikacjami.
Jak działa układ na trzy punkty
Klasyczny układ trzypunktowy składa się z trzech elementów ustawionych w określonej kolejności. Na obu końcach znajdują się łączniki schodowe, a pomiędzy nimi pracuje łącznik krzyżowy. Potoczna nazwa „wyłącznik schodowy” jest bardzo popularna, choć technicznie chodzi o łącznik, który przełącza obwód.
Łącznik schodowy ma zacisk wspólny, zwykle oznaczony jako COM, L albo P, oraz dwa zaciski przełączne. Łącznik krzyżowy nie zasila lampy samodzielnie. Jego zadaniem jest zamiana miejscami dwóch przewodów korespondencyjnych, czyli przewodów biegnących między kolejnymi łącznikami.
Logika całego obwodu jest prosta. Faza wchodzi do pierwszego łącznika schodowego, przechodzi przez parę przewodów do łącznika krzyżowego, dalej trafia do drugiego łącznika schodowego, a z jego zacisku wspólnego wychodzi przewód do lampy.
| Element | Rola w układzie |
|---|---|
| Pierwszy łącznik schodowy | Odbiera fazę L i wybiera jeden z dwóch przewodów korespondencyjnych. |
| Łącznik krzyżowy | Łączy przewody prosto albo zamienia je miejscami. |
| Drugi łącznik schodowy | Przekazuje fazę powrotną do oprawy oświetleniowej. |
| Lampa | Otrzymuje przewód fazowy przełączany, neutralny N i ochronny PE. |
Zmiana położenia dowolnego klawisza zmienia stan obwodu. Nie ma znaczenia, czy światło było wcześniej włączone przy wejściu, na półpiętrze czy przy górnym końcu schodów. Każdy z trzech łączników powinien umożliwiać przełączenie lampy.

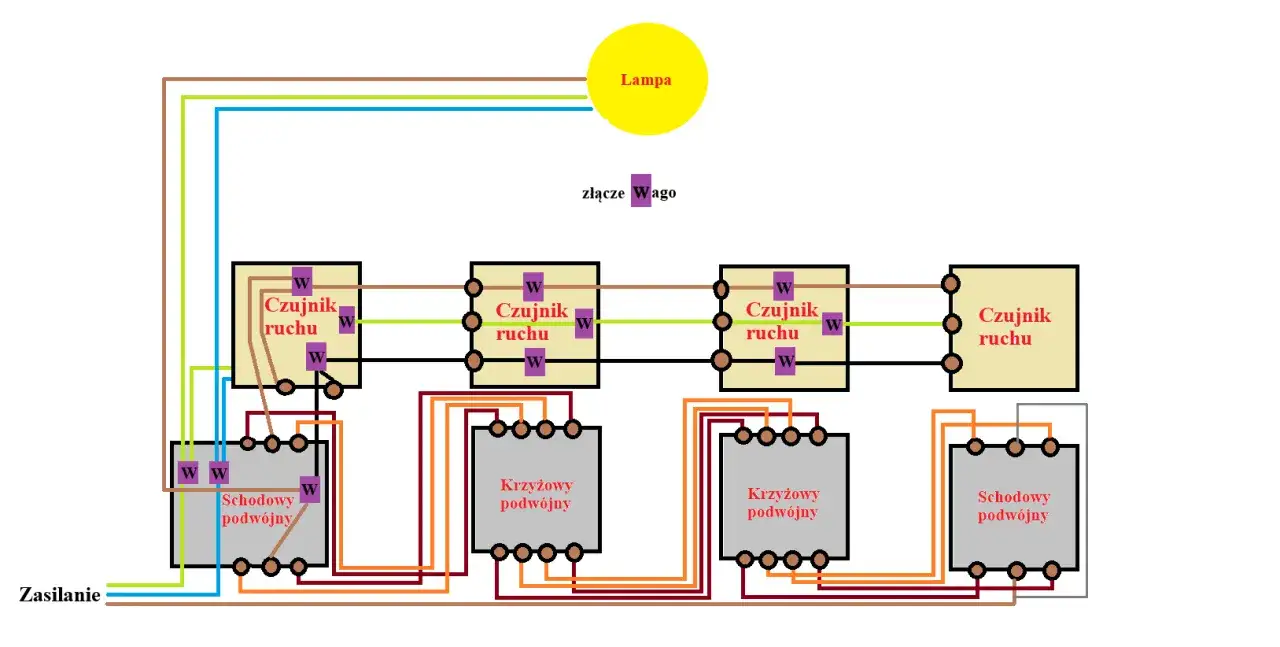

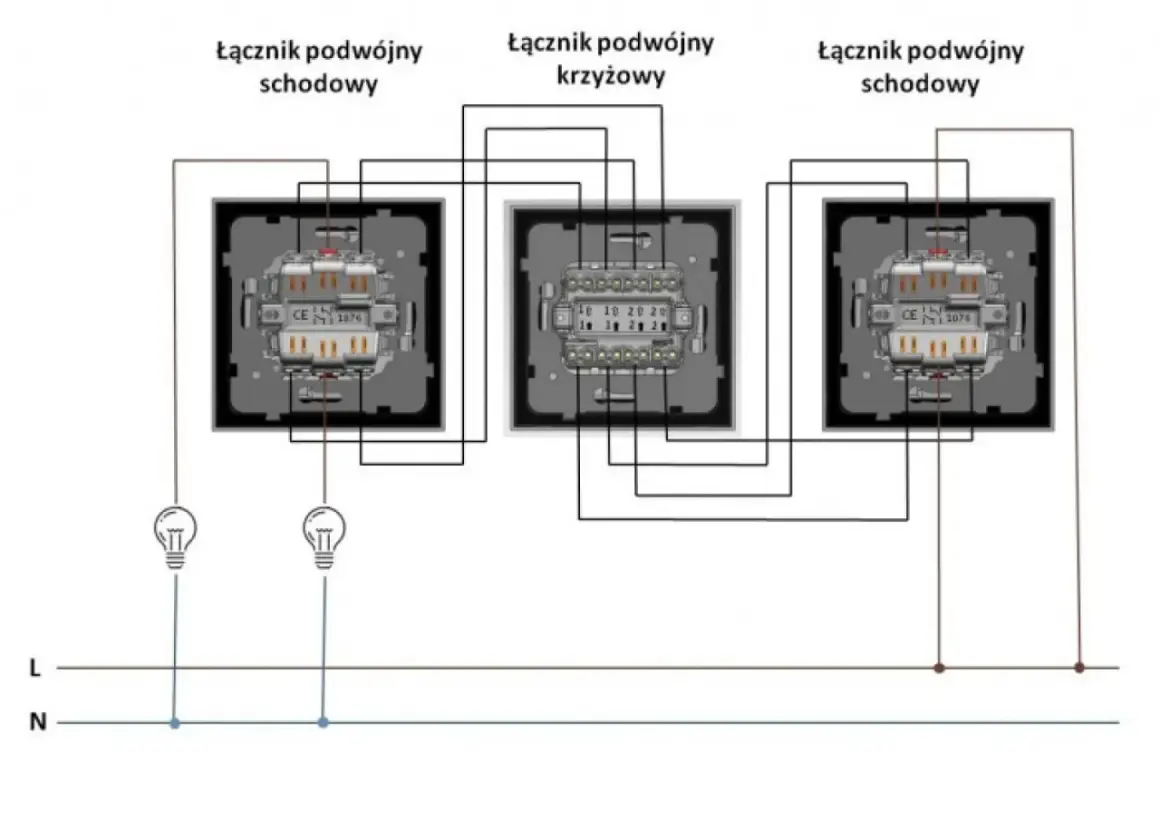

Schemat połączeń i oznaczenia zacisków
Najłatwiej czytać ten układ od strony zasilania. Poniższy zapis pokazuje zasadę działania, a nie konkretny rozkład przewodów w ścianie. Ten drugi zawsze zależy od rozmieszczenia puszek, oprawy i miejsca doprowadzenia zasilania.
L z rozdzielnicy
|
v
[łącznik schodowy 1]
COM |\
| \ przewody korespondencyjne
| \
v v
[łącznik krzyżowy]
| |
| | przewody korespondencyjne
v v
[łącznik schodowy 2]
COM
|
v
L' do lampy
N z rozdzielnicy ----------------------> N lampy
PE z rozdzielnicy ---------------------> PE lampyW pierwszym łączniku schodowym przewód fazowy podłącza się do zacisku wspólnego. Dwa pozostałe zaciski łączy się z pierwszą parą wejściową łącznika krzyżowego. Z drugiej pary zacisków krzyżowego wychodzą dwa przewody do zacisków przełącznych drugiego łącznika schodowego.
Ostatni przewód fazowy, często nazywany powrotem fazowym albo L', wychodzi z zacisku wspólnego drugiego łącznika i biegnie do lampy. Przewód N nie powinien być przełączany w takim obwodzie, a przewód PE musi zachować ciągłość ochronną.
Jak rozpoznać właściwe zaciski
Na obudowie łącznika schodowego szukaj oznaczenia COM, L lub P. Dwa pozostałe zaciski mogą mieć symbole strzałek, cyfry albo oznaczenia 1 i 2. W łączniku krzyżowym znajdziesz zwykle cztery zaciski, podzielone na dwie pary wejściową i wyjściową.
Oznaczenia nie są identyczne u wszystkich producentów, dlatego przed podłączeniem trzeba sprawdzić schemat nadrukowany na mechanizmie lub w instrukcji. Sam wygląd zacisków bywa mylący, szczególnie w osprzęcie modułowym.
Jak zaplanować montaż bez zgadywania
Przed rozpoczęciem pracy ustalam, gdzie znajduje się zasilanie, gdzie będzie oprawa i w jakich miejscach mają być trzy punkty sterowania. To ważniejsze niż sam zakup łączników, ponieważ liczba żył zależy od trasy przewodów, a nie tylko od liczby klawiszy.
- Wyłącz zabezpieczenie obwodu oświetleniowego w rozdzielnicy.
- Zabezpiecz je przed przypadkowym ponownym załączeniem.
- Sprawdź brak napięcia dwubiegunowym wskaźnikiem napięcia.
- Oznacz przewody przed odłączeniem starego osprzętu.
- Zidentyfikuj zaciski wspólne obu łączników schodowych.
- Podłącz przewody zgodnie ze schematem konkretnego modelu.
- Wykonaj próbę działania przed ostatecznym zamknięciem puszek.
W nowych instalacjach obwody oświetleniowe często wykonuje się przewodami o przekroju 1,5 mm², ale nie oznacza to, że każdy odcinek można poprowadzić identycznym kablem. Trzeba uwzględnić sposób prowadzenia przewodów, obecność puszek pośrednich oraz wymagania całej instalacji.
Nie traktuję kolorów jako jedynego dowodu funkcji żyły. W starszych domach przewody mogły być wykorzystane inaczej niż przewidują współczesne zasady, dlatego każdą żyłę trzeba zidentyfikować pomiarem. Przewodu żółto-zielonego nie wolno używać jako przewodu roboczego, a niebieskiego nie należy automatycznie uznawać za neutralny bez sprawdzenia.
Co przygotować
- dwa łączniki schodowe i jeden łącznik krzyżowy,
- puszki instalacyjne o odpowiedniej głębokości,
- złączki dopuszczone do użytego rodzaju przewodów,
- dwubiegunowy wskaźnik napięcia,
- miernik ciągłości przewodów, jeśli instalacja jest rozbudowana,
- oznaczniki przewodów i podstawowe narzędzia izolowane.
Przy typowych, niedrogich seriach osprzętu dwa łączniki schodowe i jeden krzyżowy kosztują zwykle około 40-90 zł łącznie. W wyższych seriach designerskich, z podświetleniem lub elementami smart, sam osprzęt może kosztować 100-250 zł albo więcej. Do tego dochodzą przewody, puszki i robocizna.
Najczęstsze błędy przy trzech punktach sterowania
Zamiana zacisku wspólnego z przełącznym
To najczęstsza przyczyna sytuacji, w której światło działa tylko z jednego miejsca albo przełączniki zachowują się nielogicznie. Przewód zasilający i przewód do lampy muszą trafić na zaciski wspólne łączników skrajnych, nie na przypadkowe zaciski oznaczone strzałkami.
Wstawienie zwykłego łącznika zamiast krzyżowego
Łącznik jednobiegunowy nie zastąpi elementu pośredniego. W środku układu potrzebny jest łącznik krzyżowy z czterema zaciskami, który przełącza dwie pary przewodów. Próba „zmostkowania” zwykłego mechanizmu może skończyć się zwarciem albo niebezpiecznym działaniem instalacji.
Przeprowadzanie N przez łączniki
W klasycznym rozwiązaniu przełączana jest faza, a neutralny N biegnie bezpośrednio do oprawy. Przełączanie przewodu neutralnego utrudnia diagnostykę i może pozostawić elementy oprawy pod napięciem względem fazy, dlatego nie jest prawidłową drogą dla tego układu.
Brak miejsca w puszce
Trzy punkty sterowania oznaczają więcej przewodów i połączeń, szczególnie w puszce z łącznikiem krzyżowym. Zbyt płytka puszka oraz upychanie przewodów na siłę prowadzą do poluzowanych zacisków i przegrzewania. Jeśli przewody nie układają się swobodnie, lepiej zastosować głębszą puszkę lub zmienić sposób prowadzenia instalacji.
Przeczytaj również: Oznaczenia elektryczne na projekcie domu. Jak je czytać?
Problemy z lampami LED
Podświetlane łączniki mogą powodować delikatne żarzenie albo migotanie niektórych źródeł LED. Nie zawsze oznacza to błąd w schemacie. Czasem pomaga zastosowanie kompatybilnego źródła światła, wyłączenie podświetlenia albo dodatkowego elementu kompensacyjnego dobranego przez elektryka.
Kiedy lepiej wybrać inne rozwiązanie
Klasyczny układ schodowo-krzyżowy jest trwały i nie wymaga elektroniki, ale najlepiej sprawdza się wtedy, gdy instalacja jest planowana od początku. Przy remoncie gotowych pomieszczeń doprowadzenie odpowiedniej liczby przewodów może oznaczać kucie ścian i większy koszt niż sam osprzęt.
| Rozwiązanie | Największa zaleta | Ograniczenie |
|---|---|---|
| Układ schodowo-krzyżowy | Prosta, trwała praca bez elektroniki. | Wymaga odpowiedniego okablowania. |
| Przekaźnik bistabilny | Możliwość sterowania z wielu przycisków. | Potrzebuje miejsca w rozdzielnicy lub puszce. |
| System smart | Sterowanie aplikacją, harmonogramami i automatyką. | Wyższy koszt i zależność od elektroniki. |
| Rozwiązanie bezprzewodowe | Mało kucia przy modernizacji. | Baterie, kompatybilność i możliwe opóźnienia działania. |
Jeżeli przewodów brakuje, a ściany są już wykończone, często rozsądniejszy będzie przekaźnik bistabilny albo system bezprzewodowy. Nie wybierałbym jednak rozwiązania smart tylko dlatego, że jest modne. Do zwykłego korytarza klasyczne łączniki zwykle robią dokładnie to, czego potrzeba, i łatwiej je naprawić po wielu latach.
Trzy punkty sterowania bez zgadywania przy przewodach
Najważniejszy schemat do zapamiętania wygląda tak: łącznik schodowy, krzyżowy, łącznik schodowy. Faza zaczyna obwód na pierwszym zacisku wspólnym, przewody korespondencyjne przechodzą przez element środkowy, a drugi zacisk wspólny prowadzi fazę do lampy.
Jeśli instalacja jest nowa i przewody są jasno opisane, układ można łatwo zaplanować. Przy starej instalacji, niepewnych kolorach, braku przewodu ochronnego albo nietypowym zachowaniu napięcia nie ryzykowałbym samodzielnego podłączania. Pomiar i sprawdzenie przez elektryka kosztują mniej niż skutki błędnego połączenia, a po zamknięciu puszek warto zachować prosty opis przewodów na przyszłość.
